Raspberry Pi 2 Kanallı İzole CAN Bus Genişletme HAT

Raspberry Pi için 2-CH CAN HAT+ Genişletme Kartı

2-CH CAN HAT+, Raspberry Pi kartları için tasarlanmış iki bağımsız CAN bus kanalına sahip bir genişletme kartıdır. HAT+ standardına uygun olarak üretilmiş bu kart, Raspberry Pi 5, 4, 3 ve Zero ile doğrudan bağlantı sağlar. Stabil ve izole CAN iletişimi için MCP2515 kontrolcü ve SN65HVD230 alıcı-verici olmak üzere iki ayrı çipset içerir. Kart, diğer CAN modülleriyle üst üste yerleştirilebilir tasarımı sayesinde sisteme maksimum dört kanala kadar genişleme imkânı sunar.

Entegre dalgalanma koruması, galvanik sinyal izolasyonu ve geniş giriş voltaj aralığı (7–36 V) ile endüstriyel uygulamalarda yüksek dayanıklılık gerektiren projeler için güvenilir bir çözüm sunar.

Özellikler:

• Uyumluluk: Raspberry Pi 5 / 4 / 3 / Zero ve Jetson Nano (40 pin GPIO üzerinden)

• Galvanik izoleli çift CAN bus kanalı

• MCP2515 (kontrolcü) ve SN65HVD230 (alıcı-verici)

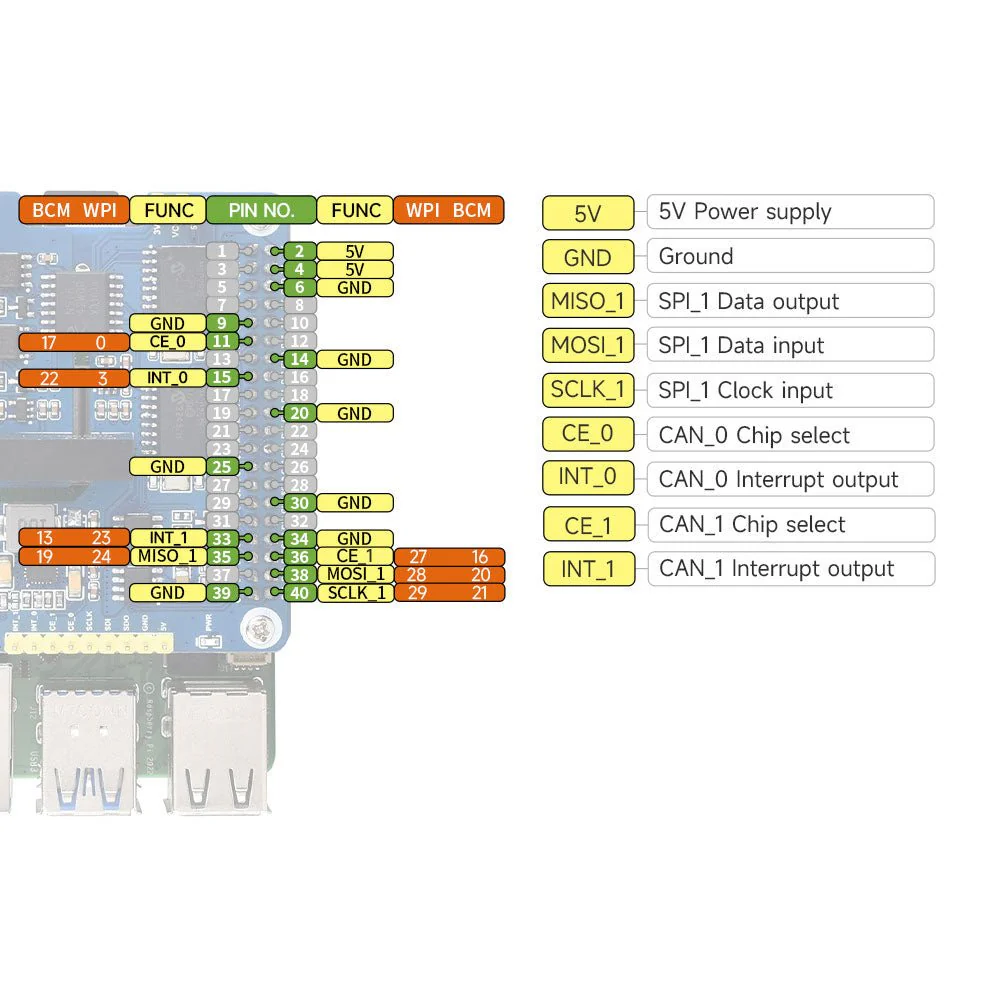

• İletişim arayüzü: SPI

• Güç girişi: GPIO üzerinden veya harici terminal ile (7–36 V)

• TVS koruma diyotları (SM24CANB) ile ESD ve dalgalanma koruması

• Seçilebilir lojik seviyesi: 3,3 V / 5 V

• Seçilebilir 120 Ω terminasyon direnci

• 4 CAN kanalına kadar genişleme için üst üste yerleştirilebilir tasarım

• Ek breakout pinleri: SPI ve I2C ile diğer kontrol kartlarıyla entegrasyon
• Üretici firma kaynakları için tıklayınız.

Kutu İçeriği:

• 2-CH CAN HAT+ x1

• Montaj vida seti x1
