Raspberry Pi CM4 İçin Endüstriyel 5G/4G Kablosuz Genişletme Modülü

Raspberry Pi CM4 Endüstriyel UPS’li 4G Kablosuz Genişleme Kiti

Bu taban kartı kiti, Raspberry Pi Compute Module 4 (CM4) için özel olarak tasarlanmıştır. Endüstriyel bir genişleme modülü olarak; Gigabit Ethernet, HDMI, USB ve GPIO gibi yaygın arayüzleri sunar.

M.2 B Key veya Mini-PCIe konnektörleri üzerinden 4G, 5G veya LoRa kablosuz haberleşme modüllerinin bağlanmasına imkân tanır (adaptör ve 4G modül sete dahildir).

Kullanıcılar, RS485 ve CAN gibi endüstriyel haberleşme arayüzlerine de sahiptir. Ayrıca kart üzerinde entegre UPS (kesintisiz güç kaynağı) bulunur.

Set içerisinde yer alan SIM7600G-H-M.2, GNSS konumlandırma destekli bir 4G / 3G / 2G haberleşme modülüdür. Standart M.2 B Key arayüzüne sahiptir ve LTE, UMTS ve GSM ağlarında 150 Mbps’e kadar indirme ve 50 Mbps’e kadar yükleme hızlarını destekler.

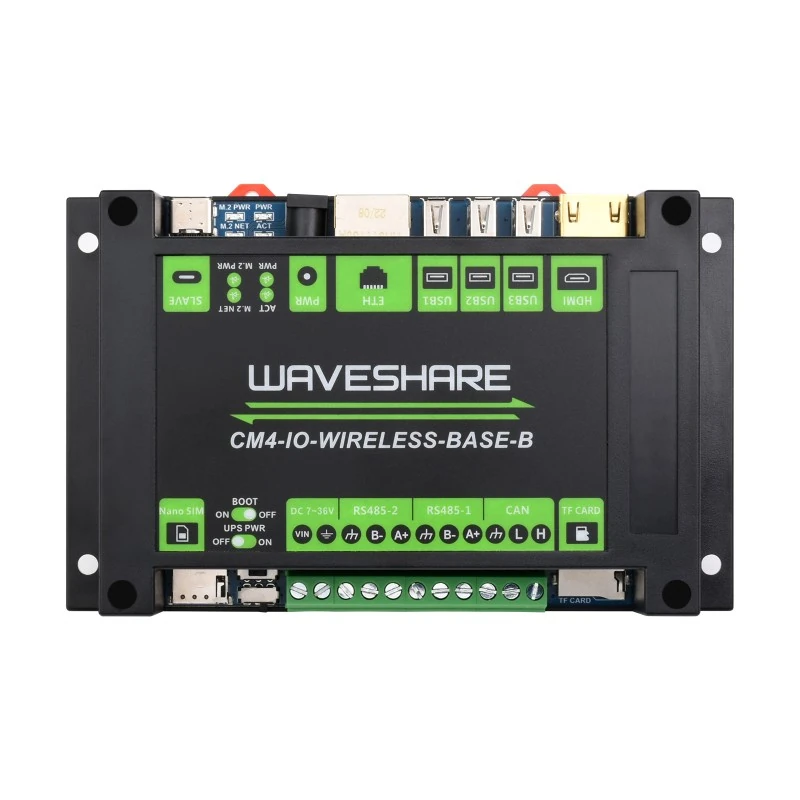

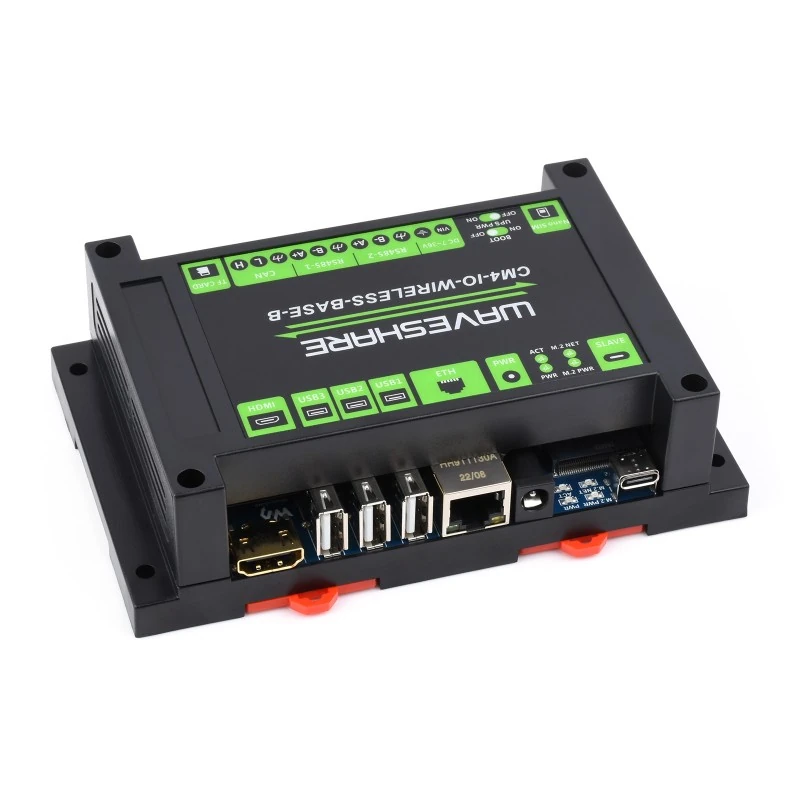

Kart, endüstriyel ray montajına uygun koruyucu muhafaza içerisinde sunulmaktadır. Muhafaza içinde, CM4 modülünün verimli şekilde soğutulabilmesi için soğutucu veya fan montajına uygun ek alan yer almaktadır.

Bu kit; IoT cihazları, 4G / 5G router, IoT veri toplama sistemleri ve endüstriyel otomasyon uygulamalarında PLC çözümleri geliştirmek için ideal bir tercihtir. Ürüne ait tüm teknik dokümantasyon ürün sayfasında mevcuttur.

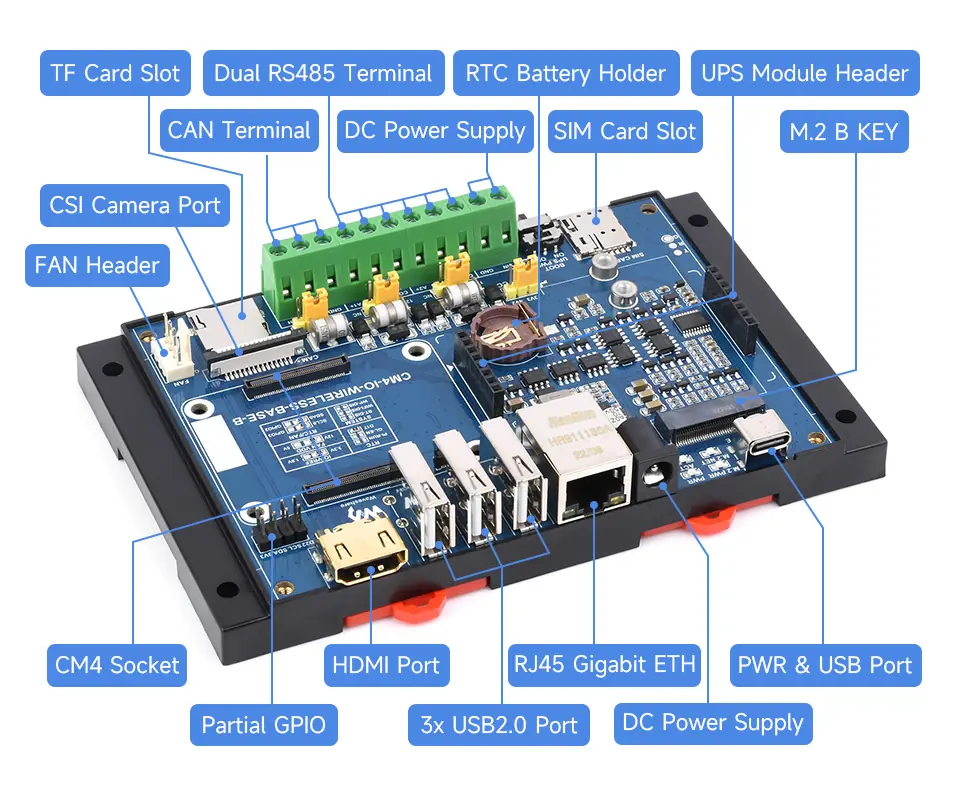

Öne Çıkan Özellikler

• CM4 konnektörü: Raspberry Pi Compute Module 4’ün tüm varyantları ile uyumlu (CM4 dahil değildir)

• M.2 B Key konnektör: 4G, 5G veya LoRa modül bağlantı desteği

• UPS modülü: 5V / 2A, 3 × 10440 pil desteği

• Gerçek zamanlı saat (RTC): Pil yedeklemeli

• HDMI çıkışı

• CSI MIPI kamera konnektörü: 15 pin, 1.0 mm FPC

• Gigabit Ethernet bağlantısı

• 3 adet USB 2.0 portu

• USB Type-C konnektör

• 2 adet RS485 arayüzü

• CAN haberleşme desteği

• GPIO pinleri

• Micro SD kart yuvası: CM4 Lite (eMMC’siz) modeller için

• NanoSIM kart yuvası

• PWM fan kontrolü: 5V / 12V, geri bildirim destekli

• Besleme seçenekleri: 5V veya 7 – 36V

• Soğutucu veya fan için alan: (dahil değildir)

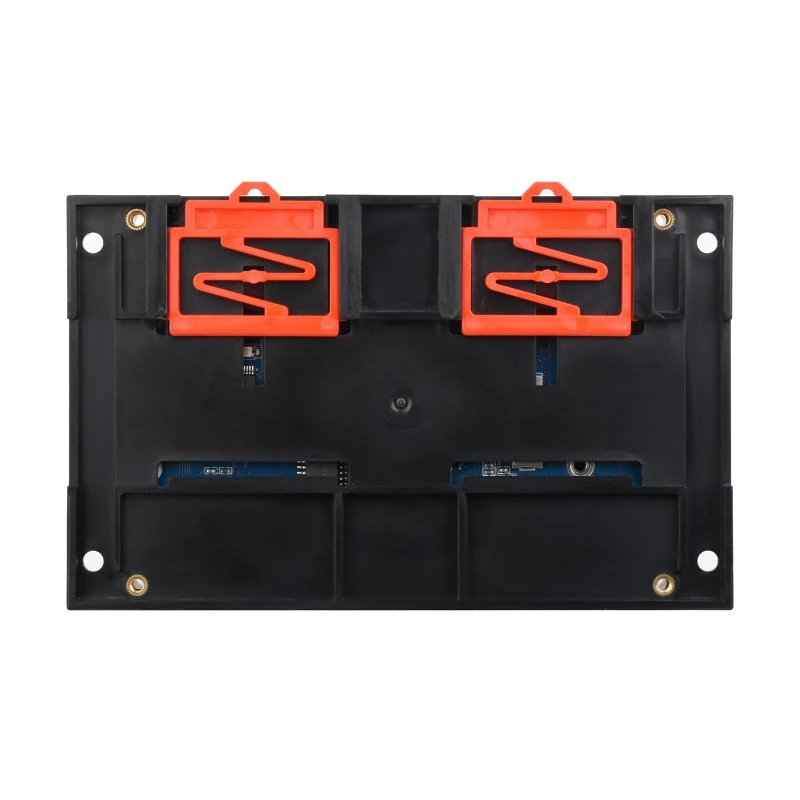

• Endüstriyel ray montaj uyumu

• Boyutlar: 145 × 90 × 40 mm

SIM7600G-H-M.2 4G Modül Özellikleri

• 4G / 3G / 2G haberleşme ve GNSS konumlandırma

• Standart M.2 B Key arayüz

• Yüksek hassasiyetli GNSS alıcı desteği

• LTE, UMTS ve GSM ağları ile uyumlu

• Zengin yazılım özellikleri: OTA, LBS, TLS, VoLTE

• Maksimum 150 Mbps indirme, 50 Mbps yükleme veri hızı

• Windows, Linux, Android işletim sistemleri için sürücü desteği

• SIM7500 / SIM7600 serisi ile AT komut uyumluluğu
• Üretici firma kaynakları için tıklayınız.

Kutu İçeriği

• CM4-IO-WIRELESS-BASE-B (Raspberry Pi CM4 modül hariç)

• Tornavida

• Vida seti

• SIM7600G-H-M.2 modül

• IPEX PCB anten

• 12V 2A güç adaptörü
