USB TO RS485 Çift Yönlü Dönüştürücü

Bu, içinde orijinal FT232RL bulunan endüstriyel bir USB'den RS485'e dönüştürücüdür. Yıldırıma dayanıklı, sıfırlanabilir sigorta, ESD koruması ve TVS diyodu gibi yerleşik koruma devrelerine sahiptir. Boyut olarak oldukça küçüktür.

Özellikler

• USB'den RS485'e iletişim
• Orijinal FT232RL'yi benimseyin, hızlı iletişim kurun, kararlı ve güvenilir, daha iyi uyumluluk
• Yerleşik TVS (Geçici Gerilim Bastırıcı), devredeki dalgalanma gerilimini ve geçici yükselme gerilimini etkili bir şekilde bastırır, yıldırıma dayanıklı ve anti-elektrostatik
• Yerleşik kendi kendini kurtaran sigorta ve koruma diyotları, akım/gerilim kararlı çıkışlar sağlar, aşırı akım/aşırı gerilime karşı koruma sağlar, şok direncini artırır
• Güç ve alıcı-verici durumunu göstermek için 3 LED
• Kaynaklar için tıklayınız.

Şartname

• Ürün tipi: endüstriyel dönüştürücü
• Baud hızı: 300-921600bps
• Ana bilgisayar bağlantı noktası: USB
• Cihaz bağlantı noktası: RS485
• USB BAĞLANTI:
•  * Çalışma gerilimi: 5V
•  * Bağlayıcı: USB-A
•  * Koruma: 200mA kendini kurtaran sigorta, ESD koruması
•  * İletim mesafesi: yaklaşık 5m
• RS485:
•  * Bağlayıcı: vidalı terminal
•  * Pimler: A+, B-, GND
•  * Yön kontrolü: donanım otomatik kontrolü
•  * Koruma: 600 W yıldırıma dayanıklı ve aşırı gerilim önleyici, 15KV ESD koruması (yerleşik 120R dengeleme direnci)
•  * İletim mesafesi: yaklaşık 1200m (düşük oran)
•  * İletim modu: noktadan çok noktaya (32 düğüme kadar, 16 düğüm veya daha fazlası için tekrarlayıcıların kullanılması önerilir)
• LED göstergeler:
•  * PWR: kırmızı güç göstergesi, USB bağlantısı olduğunda ve voltaj algılandığında yanar
•  * TXD: kırmızı TX göstergesi, USB bağlantı noktası veri gönderdiğinde yanar
•  * RXD: kırmızı RX göstergesi, cihaz bağlantı noktaları verileri geri gönderdiğinde yanar
• Çalışma ortamı:
•  * Sıcaklık: -15 ℃ ~ 70 ℃
•  * Nem: %5 BN ~ %95 BN
• İşletim sistemi: Mac, Linux, Android, WinCE, Windows 10 / 8.1 / 8 / 7 / XP

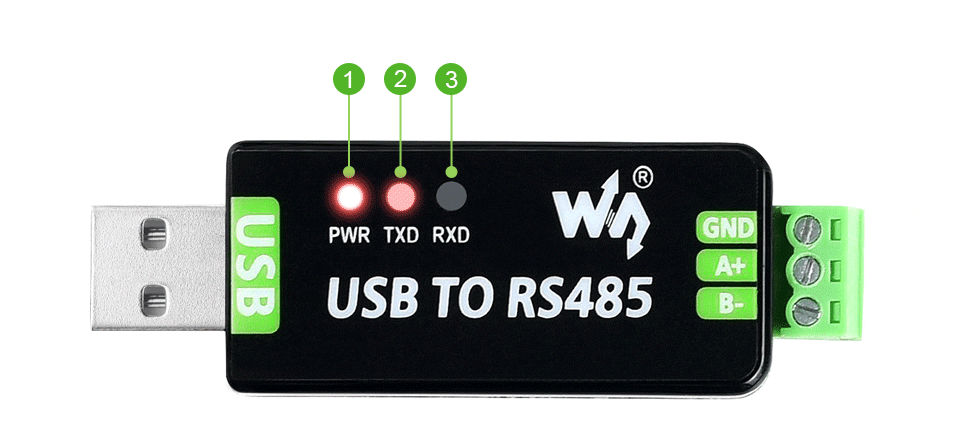

Çalışma Durumu Göstergeleri

1 – PWR

Kırmızı Yanıyor – Güç Bağlı

2- TXD

Yanıp Sönen Kırmızı – Veri Aktarımı

3-RXD

Yanıp Sönen Kırmızı – Veri Alınıyor
