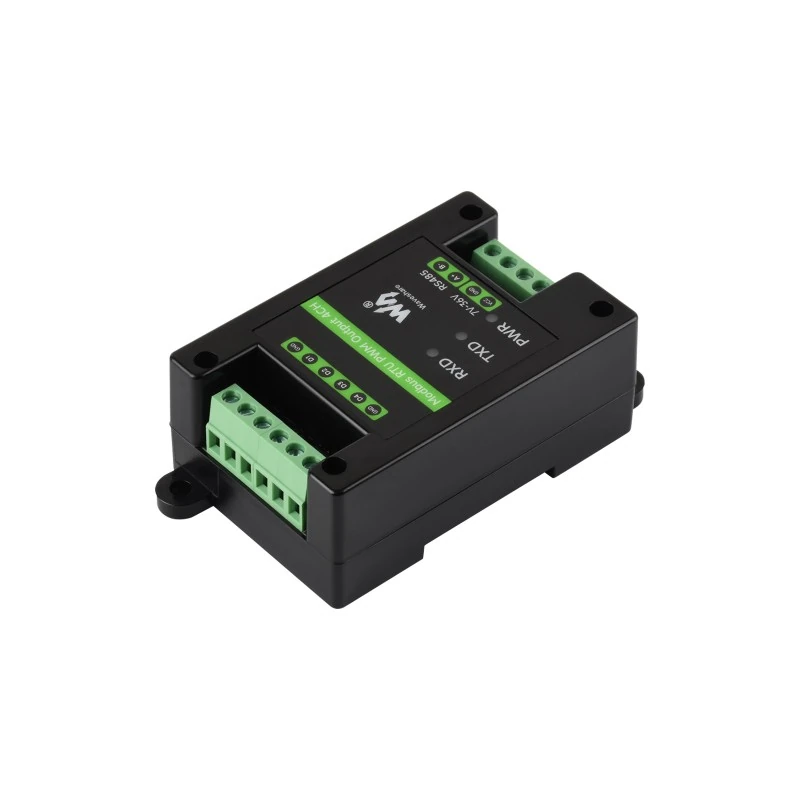

4 Kanal RS485 Modbus RTU PWM Çıkış Modülü

Endüstriyel otomasyon ve kontrol uygulamaları için tasarlanan 4 Kanal RS485 Modbus RTU PWM Çıkış Modülü, RS485 haberleşme arayüzü üzerinden Modbus RTU protokolü ile PWM sinyalleri üretmenizi sağlar. Dört bağımsız PWM çıkış kanalı bulunan modül; frekans ve duty cycle değerlerinin hassas şekilde ayarlanmasına olanak tanır.

PWM çıkışları sayesinde DC motor kontrolü, LED aydınlatma, güç düzenleme sistemleri ve çeşitli aktüatör uygulamalarında kullanılabilir. RS485 haberleşme altyapısı, birden fazla modülün aynı ağ üzerinde kullanılmasına ve dağıtık kontrol sistemlerine entegrasyona olanak tanır.

4 Bağımsız PWM Çıkışı

Modül üzerinde bulunan 4 bağımsız PWM kanalı, her kanal için frekans ve duty cycle değerlerinin ayarlanmasına olanak tanır.

PWM frekansı 1 Hz ile 200 kHz arasında yapılandırılabilir. Frekans çözünürlüğü 0.01 Hz, duty cycle çözünürlüğü ise %0.01 seviyesindedir.

Üretici firma kaynakları için tıklayınız.

Çıkış özellikleri:

• 4 bağımsız PWM kanalı
• 1 Hz – 200 kHz PWM frekans aralığı
• 0.01 Hz frekans çözünürlüğü
• %0 – %100 duty cycle
• %0.01 duty cycle çözünürlüğü
• 3.3 V varsayılan çıkış gerilimi
• 5 V olarak yapılandırılabilir çıkış
• 30 mA'den düşük çıkış akımı

RS485 ve Modbus RTU Haberleşme

Modül, endüstriyel otomasyon sistemlerinde yaygın olarak kullanılan RS485 haberleşme arayüzü üzerinden Modbus RTU protokolü ile kontrol edilir.

RS485 yapısı, uzun mesafeli ve çoklu cihazlı haberleşme altyapılarında kullanılabilmesini sağlar. Yapılandırılabilir cihaz adresi sayesinde aynı RS485 ağı üzerinde birden fazla PWM modülü kullanılabilir.

Desteklenen baud rate değerleri:

4800 – 256000 bps

Varsayılan haberleşme ayarı:

9600, N, 8, 1

Hassas Frekans ve Duty Cycle Kontrolü

PWM sinyalinin hem frekansı hem de duty cycle değeri geniş bir aralıkta hassas şekilde ayarlanabilir.

Frekans doğruluğu 5‰ seviyesindedir. Duty cycle doğruluğu ise frekans aralığına göre:

• 1 Hz – 50 kHz: 5‰
• 50 kHz – 200 kHz: %1

şeklindedir.

Bu yapı, farklı hız, parlaklık ve güç kontrol uygulamalarında PWM sinyalinin ihtiyaçlara göre yapılandırılmasını sağlar.

Galvanik İzolasyon

Modül, hem güç beslemesi hem de sinyal hatları için galvanik izolasyon sunar. PWM çıkışları ayrıca optik olarak izole edilmiştir.

İzolasyon yapısı, endüstriyel ortamlarda oluşabilecek elektriksel parazitlerin ve farklı devre bölümleri arasındaki etkileşimin azaltılmasına yardımcı olur.

Koruma Devreleri

Endüstriyel kullanım koşullarına yönelik olarak modül üzerinde çeşitli koruma devreleri bulunur.

Koruma özellikleri:

• TVS koruması
• Resetlenebilir sigorta
• Aşırı gerilim koruması
• ESD koruması
• Optik olarak izole edilmiş çıkışlar
• Galvanik güç ve sinyal izolasyonu

Bu koruma yapısı, modülün gerilim darbeleri ve elektriksel parazitlerin bulunduğu ortamlarda daha güvenli şekilde kullanılmasına yardımcı olur.

7–36 V DC Güç Beslemesi

Modül, 7–36 V DC geniş giriş gerilimi aralığını destekler. Bu sayede farklı endüstriyel güç kaynaklarıyla kullanılabilir.

PWM çıkış gerilimi varsayılan olarak 3.3 V seviyesindedir ve 5 V olarak yapılandırılabilir.

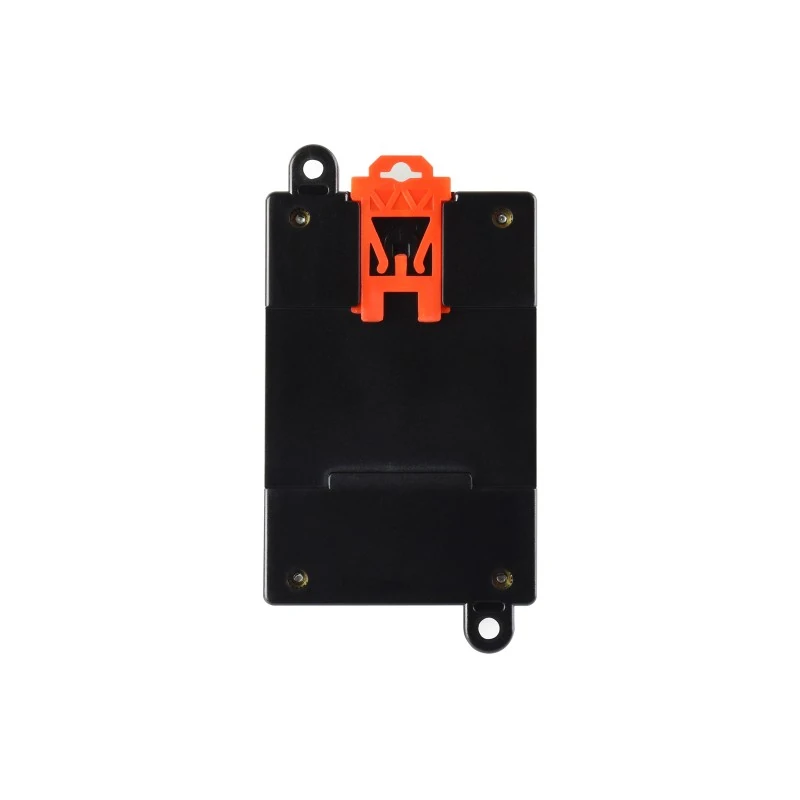

DIN Ray ve Duvar Montajı

Modülün muhafazası, DIN ray montajına uygun olarak tasarlanmıştır. Ayrıca duvar tipi montaj uygulamalarında da kullanılabilir.

Bu yapı sayesinde kontrol panoları, endüstriyel otomasyon sistemleri ve sabit montaj gerektiren uygulamalara kolayca entegre edilebilir.

Modül ölçüleri:

81.9 × 54.0 × 32.0 mm

Ağırlığı ise 0.095 kg'dır.

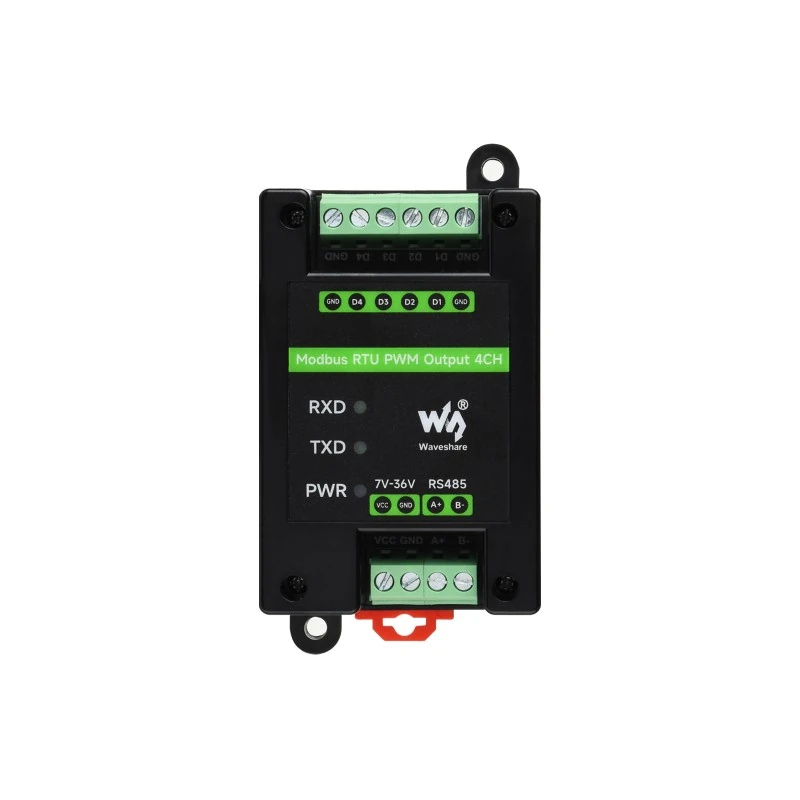

LED Durum Göstergeleri

Modül üzerinde toplam 3 adet LED gösterge bulunur. Bu göstergeler üzerinden modülün çalışma ve haberleşme durumunun takip edilmesi sağlanır.

Kullanım Alanları

4 Kanal RS485 Modbus RTU PWM Çıkış Modülü, hassas PWM sinyali gerektiren çeşitli endüstriyel ve elektronik kontrol uygulamalarında kullanılabilir.

Başlıca kullanım alanları:

• DC motor hız kontrolü
• LED aydınlatma kontrolü
• PWM tabanlı güç kontrolü
• Aktüatör kontrolü
• Endüstriyel otomasyon sistemleri
• PLC ve kontrol sistemleri
• Dağıtık RS485 kontrol sistemleri
• Modbus RTU uygulamaları
• Endüstriyel kontrol panoları
• DIN ray otomasyon sistemleri

Teknik Özellikler

Özellik	Değer
Haberleşme Arayüzü	RS485
Protokol	Modbus RTU
PWM Kanal Sayısı	4
Besleme Gerilimi	7–36 V DC
PWM Çıkış Gerilimi	3.3 V (varsayılan), 5 V yapılandırılabilir
Çıkış Akımı	<30 mA
PWM Frekans Aralığı	1 Hz – 200 kHz
Frekans Çözünürlüğü	0.01 Hz
Frekans Doğruluğu	5‰
Duty Cycle	%0 – %100
Duty Cycle Çözünürlüğü	%0.01
Duty Cycle Doğruluğu	5‰ (1 Hz – 50 kHz), %1 (50 kHz – 200 kHz)
Baud Rate	4800 – 256000 bps
Varsayılan Haberleşme	9600, N, 8, 1
İzolasyon	Galvanik güç ve sinyal izolasyonu
Çıkış İzolasyonu	Optik izolasyon
Koruma	TVS, resetlenebilir sigorta, aşırı gerilim ve ESD
LED Göstergeleri	3
Montaj	DIN ray / duvar montajı
Ölçüler	81.9 × 54.0 × 32.0 mm
Ağırlık	0.095 kg

Kutu İçeriği

• 1 × Modbus RTU PWM Output 4CH Modülü
• 1 × Güç terminal adaptörü
• 1 × Tornavida
