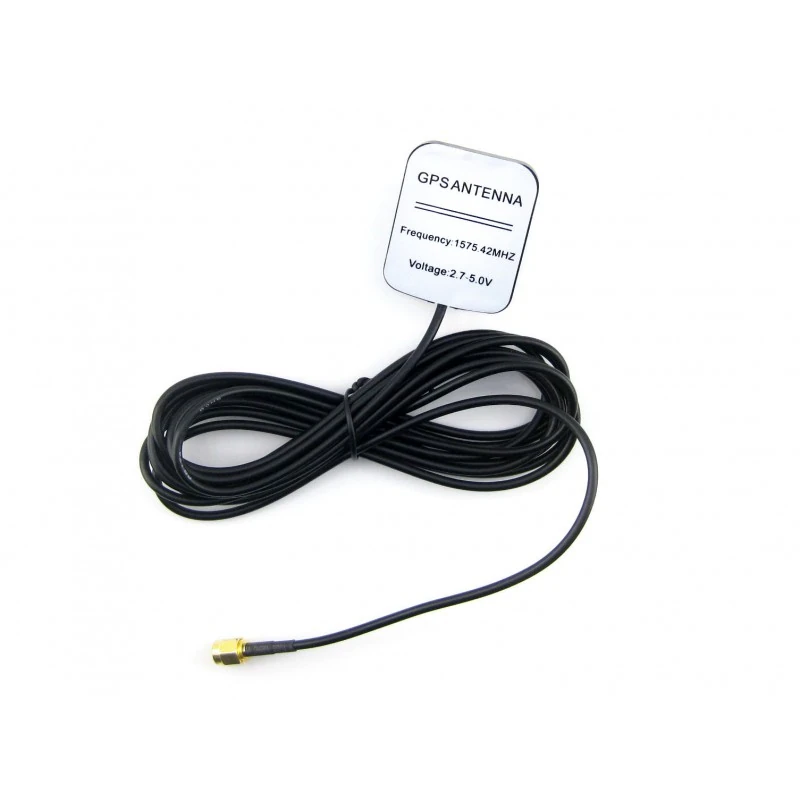

Dahili Amplifier Destekli GPS Anten

Teknik Özellikler (Specifications)

Seramik Anten (Ceramics)

• Merkez Frekans (Center Frequency): 1575 ±1 MHz

• Bant Genişliği (Bandwidth): CF ±8 MHz

• Polarizasyon (Polarization): RHCP (Sağ Dairesel Polarizasyon)

• Kazanç (Gain): 5 dBic (Zenit)

• V.S.W.R: ＜1.5

• Empedans (Resistance): 50Ω

• Eksenel Oran (Axial Ratio): Maks. 3 dB

• Boyutlar (Dimension): 25 × 25 × 4 mm

Amplifikatör (Amplifier)

• Kazanç (Gain): 28 ±2 dB

• Gürültü Faktörü (Noise Factor): ＜1.0

• Filtre Ekleme Kaybı (Filter Insertion Loss): ＜3 dB

• Bant Dışı Zayıflatma (Ex-band Attenuation):

• 35 dB @ CF ±50 MHz

• 50 dB @ CF ±100 MHz

• Besleme Voltajı (Power Supply Voltage): 2.7 – 5 V DC

• Akım Tüketimi (Current Consumption): 16 mA

• V.S.W.R: ＜2.0

Mekanik Özellikler (Mechanical)

• Tip: GPS Aktif Anten

• Kablo Uzunluğu: Yaklaşık 3 metre

• Kablo Tipi: RG174, %96 örgülü, kalay kaplı bakır

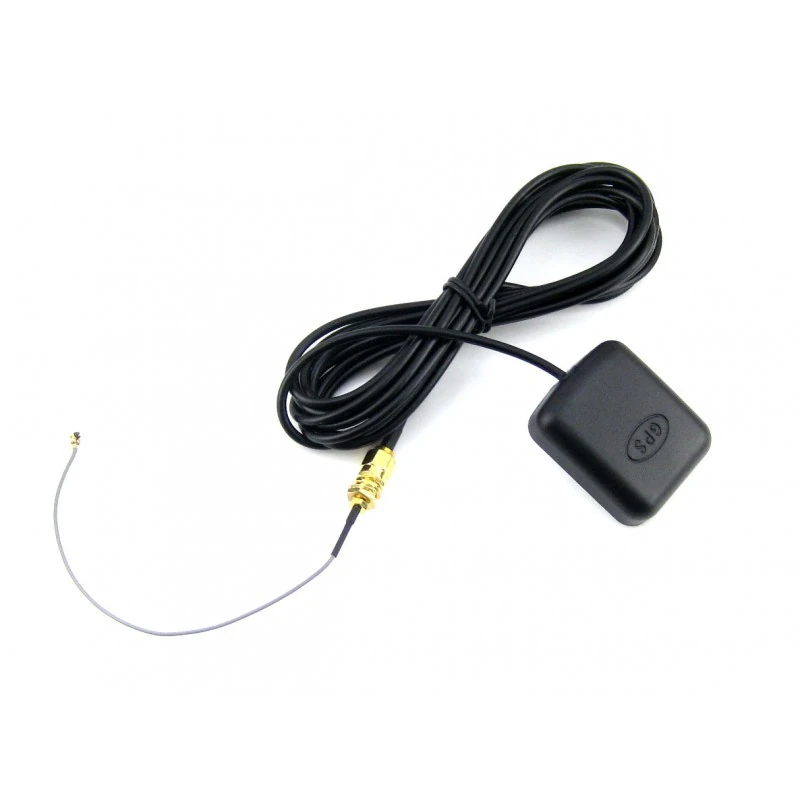

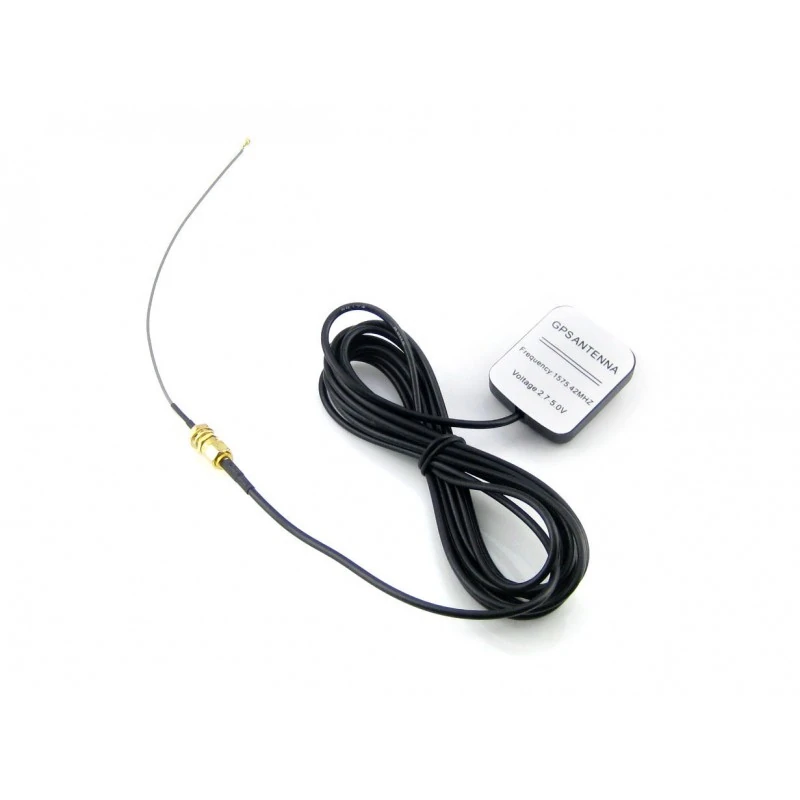

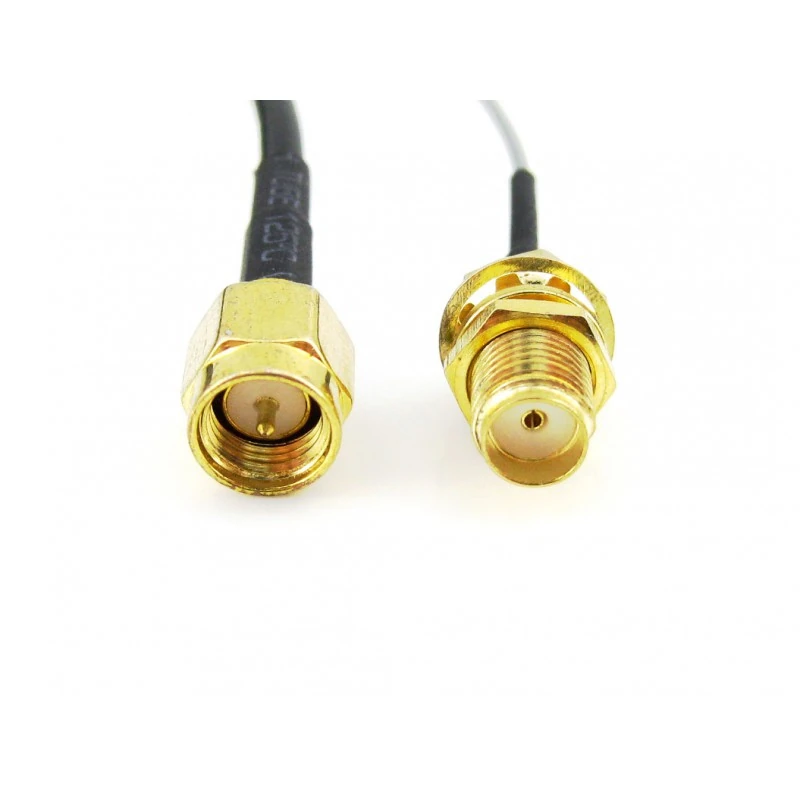

• Konnektör: SMA, IPX (adaptör kablosu üzerinden)

• Radom Malzemesi: PC (Polikarbonat)

• Montaj Yöntemi: Mıknatıslı / Yapışkanlı

Çevresel Özellikler (Environmental)

• Çalışma Sıcaklığı: -40°C ~ +85°C

• Bağıl Nem: %95’e kadar

• Su Geçirmezlik Derecesi: IP65 ~ IP67

• Titreşim Dayanımı: 10 – 55 Hz, 1.5 mm genlik, 2 saat

• Çevre Dostu: RoHS uyumlu

Kullanım Alanları (Applications)

• GPS Anten

• Navigasyon Anteni

• Araç DVD Anteni
