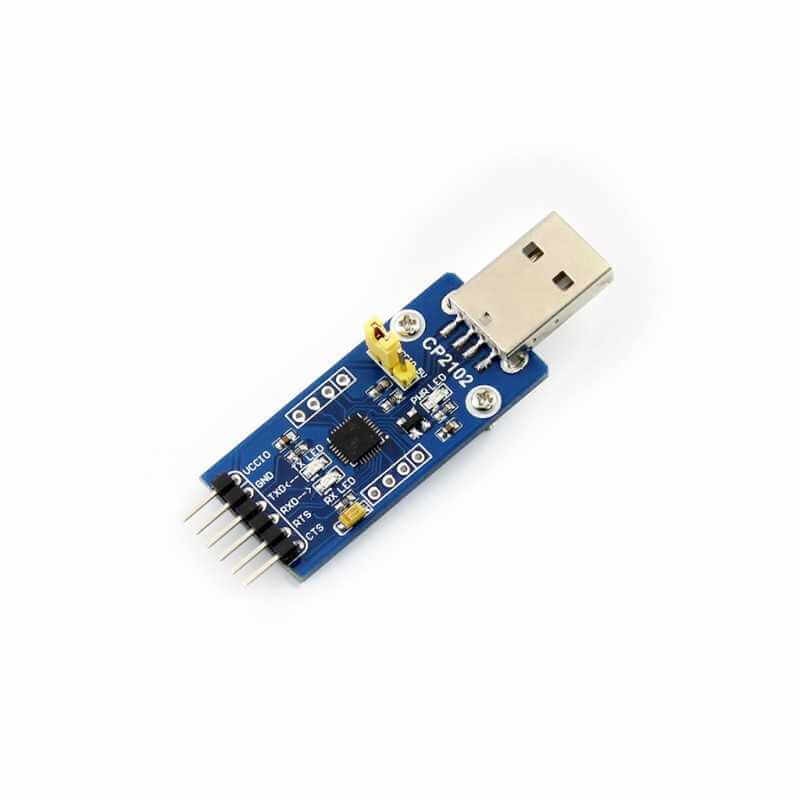

CP2102 USB UART Kartı (tip A), yerleşik tek çipli USB - UART köprüsü CP2102'yi içeren bir aksesuar kartıdır.
CP2102 özellikleri:
- UART Veri Aktarımına Tek Çipli USB
- * Harici direnç gerekmez, harici kristal gerekmez
- * On-chip power-on reset devresi ve voltaj regülatörü
- * Entegre 1024 Bayt EEPROM
- USB İşlev Denetleyicisi
- * USB Spesifikasyonu 2.0 uyumlu; tam hız (12 Mbps)
- * SUSPEND pimleri aracılığıyla desteklenen USB askıya alma durumları
- UART
- * Tüm el sıkışma ve modem arayüzü sinyalleri
- * Desteklenen veri biçimleri:
- * Veri bitleri: 5, 6, 7 ve 8
- * Durdurma bitleri: 1, 1.5 ve 2
- * Parite: tek, çift, eşlik yok
- * Baud hızları: 300 bps - 1 Mbit
- * 576 Bayt alma tamponu; 640 bayt iletim tamponu
- * Donanım veya X-On/X-Off anlaşması desteklenir
- * Etkinlik karakter desteği
- Sanal COM Bağlantı Noktası Aygıt Sürücüleri
- * Windows 8/7/Vista/Sunucu 2003/XP/2000
- * MAC OS-X/OS-9
- * Linux 2.40 veya üstü
- USBXpress Doğrudan Sürücü Desteği
- * Windows 7/Vista/Sunucu 2003/XP/2000
- * Windows CE
- Sıcaklık aralığı
- * –40 ila +85 °C
Özellikler
- Mac, Linux, Android, WinCE, Windows 7/8/8.1/10/11'i destekler...
- Voltaj çıkış desteği: 5V veya 3.3V
- Entegre USB koruma cihazı: SP0503
- 3 LED: TXD LED'i, RXD LED'i, GÜÇ LED'i
- Pin başlıklarından erişilebilen pinler: TXD, RXD, RTS, CTS

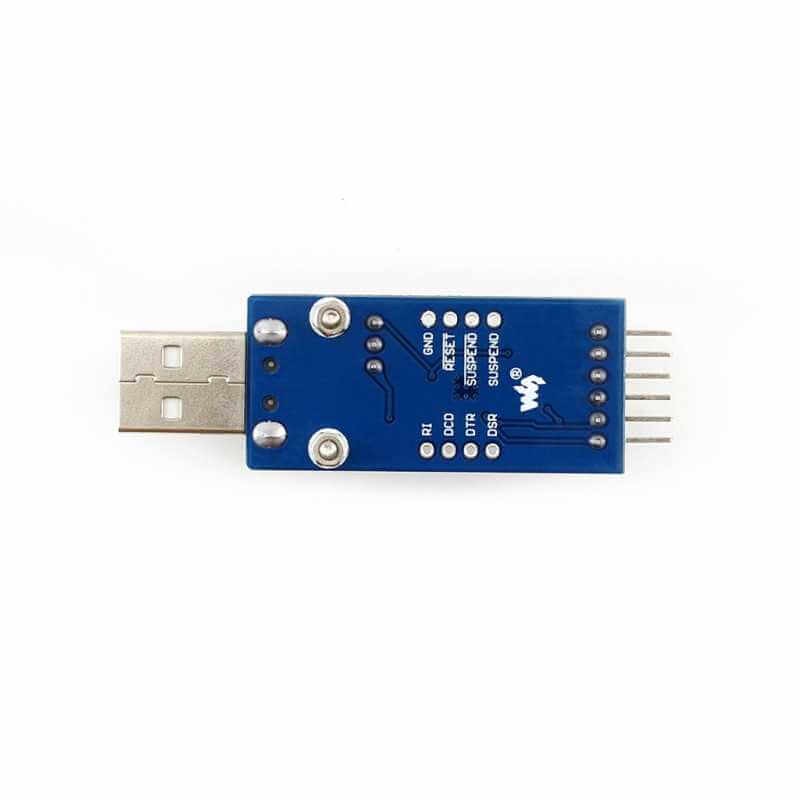

- Diğer pinlere delinmiş deliklerden erişilebilir, kullanıcı uygulama sistemine kolayca bağlanır (ayrı pin başlıkları sağlanır)
- Kaynaklar için tıklayınız.
Nasıl kullanılır ?

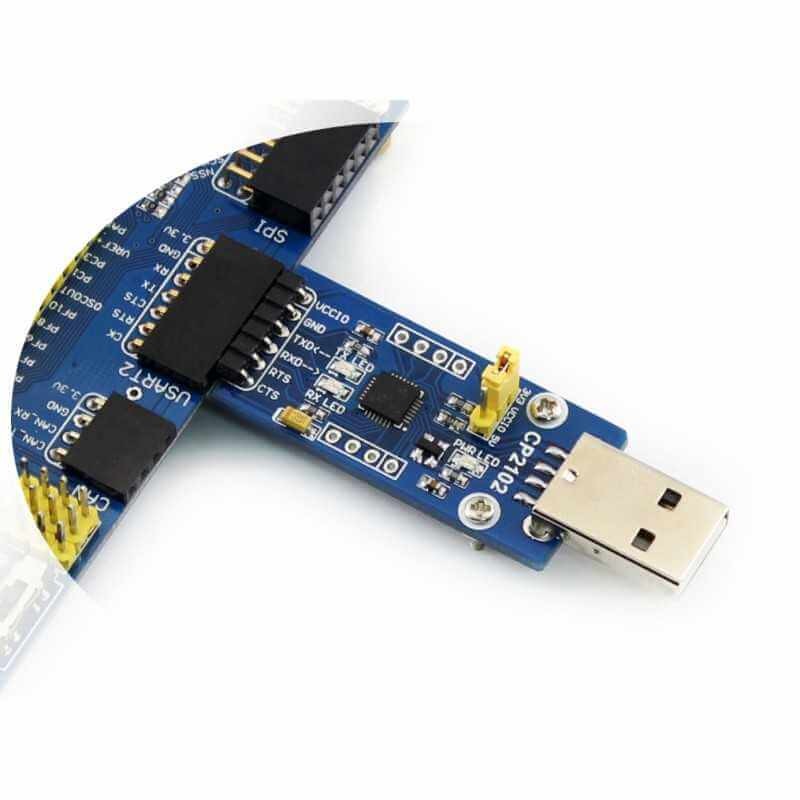

Bir MCU ile çalışma durumunda:
- VCCIO: 3,3V veya 5V çıkış (modül USB'den güç alır, yerleşik jumper 3,3V veya 5V'a kısa devre yapılmalıdır)
- GND: GND'ye bağlanır
- TXD: MCU.RX'e bağlanır (sinyal yönü: MCU.RX << CP2102 << PC.TX)
- RXD: MCU.TX'e bağlanır (sinyal yönü: MCU.TX >> CP2102 >> PC.RX)
- RTS: MCU.CTS'ye bağlanır (sinyal yönü: MCU.CTS << CP2102 << PC.RTS)
- CTS: MCU.RTS'ye bağlanır (sinyal yönü: MCU.RTS >> CP2102 >> PC.CTS)
Not: VCP örnekleri ve USBXpress sürücü programı kitaplığı sağlanmıştır.

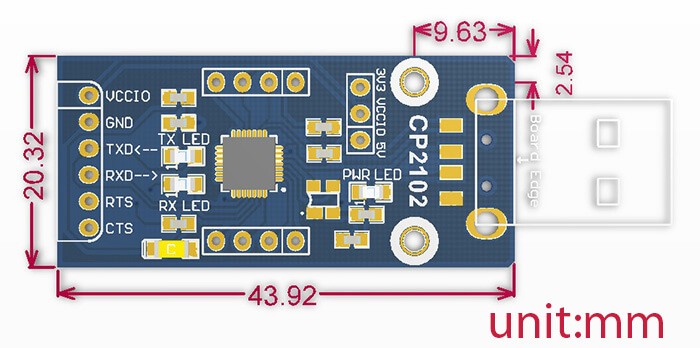

Boyutlar
![CP2102-USB-UART-Board-type-A-size.jpg (86 KB)](//market.samm.com/Data/EditorFiles/CP2102-USB-UART-Board-type-A-size.jpg)
