USB'den CAN Adaptör

USB-CAN adaptörü, flash sürücü şeklinde USB tip A konektörüne sahip küçük bir cihaz biçimindedir. Test, geliştirme veya veri analizi amacıyla bir bilgisayar ile endüstriyel ekipman arasında CAN veri yolu üzerinden iletişime izin verir. CAN2.0A (standart çerçeve) ve CAN2.0B (genişletilmiş çerçeve) standartlarını, 5Kbps ile 1Mbps arasında değişen CAN iletim hızlarıyla destekler. Raspberry Pi ve Jetson Nano mini bilgisayarları da dahil olmak üzere Windows ve Linux sistemleriyle çalışabilir.

Cihaz dört çalışma modundan birinde çalışabilir: normal mod, geri döngü modu, sessiz mod, sessiz geri döngü modu. Bu, operasyonda büyük esneklik ve çok yönlülük sağlar. Tek kare, çoklu kare, manuel, düzenli ve döngüsel gönderim dahil olmak üzere çeşitli veri gönderme ve alma modlarını destekler. Yalnızca belirli bir kimlikten veri alacak veya verilere otomatik olarak yanıt verecek bir kimlik belirleyecek şekilde yapılandırılabilir.

Modül kompakt boyuttadır ve kullanımı kolaydır. STM32F103 mikro denetleyicisini temel alır ve aşırı gerilim korumasıyla donatılmıştır. CAN veri yolu iletişimi gerektiren çeşitli endüstriyel iletişim ve akıllı kontrol uygulamalarının geliştirilmesi ve entegrasyonu için kullanılabilir. Tüm dokümantasyon ve kullanım örnekleri ürün sayfasında mevcuttur.

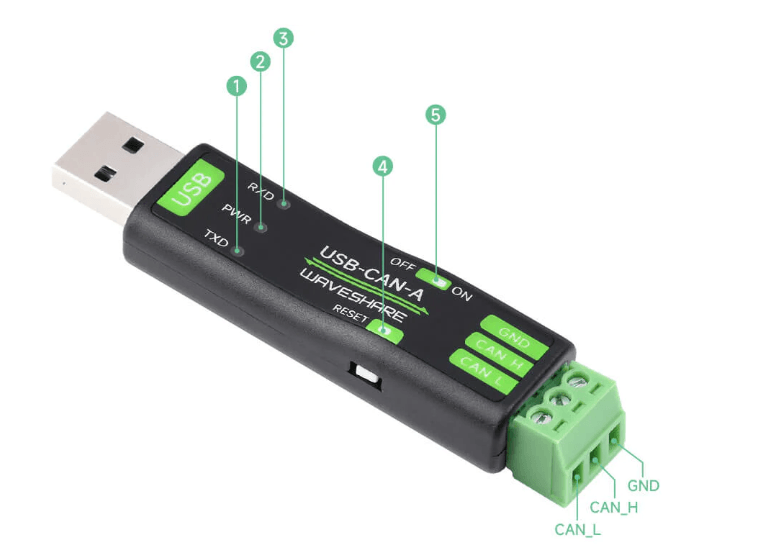

1) TX Göstergesi - CAN veri gönderirken yanıp söner

2) PWR Göstergesi - Güç göstergesi (USB bağlandığında yanar)

3) RX Göstergesi - CAN veri alırken yanıp söner

4) Reset Düğmesi - Fabrika ayarlarını geri yüklemek için gücü açmadan önce basın ve bırakın

5) 120 ohm direnç anahtarı - Etkinleştirmek için CAN terminali tarafına geçin

Özellikler

• CAN2.0A (standart çerçeve) ve CAN2.0B'yi (genişletilmiş çerçeve) destekler
• CAN baud hızı 5Kbps-1Mbps aralığında yapılandırılabilir
• 4 çalışma modunu destekler: normal mod, geri döngü modu, sessiz mod, sessiz geri döngü modu
• Çoklu CAN veri gönderme modlarını destekler: tek kare, çoklu kare, manuel, düzenli ve döngüsel gönderim
• Birden fazla CAN veri alma modunu destekler: yalnızca belirli bir kimlikten veri alacak şekilde yapılandırılabilir veya yapılandırılmış verilere otomatik olarak yanıt vermek için kimlik belirtilebilir
• Veriler TXT veya Excel olarak kaydedilebilir
• Durum kontrolü için CAN veri yolu algılamayı destekler
• CAN verilerinin zaman ölçeğiyle gönderilmesi/alınması, sıralı olarak görüntülenmesine olanak tanır
• USB sanal COM bağlantı noktasının baud hızı 9600 ~ 2000000bps (varsayılan olarak 2000000bps) aralığında yapılandırılabilir
• Yapılandırma yazılımı veya seri komutla çalışma parametrelerinin ayarlanmasını destekler, güç kapatıldıktan sonra kaydedilebilir
• STM32 çip çözümünü benimser
• Yerleşik TVS (Geçici Gerilim Bastırıcı), devredeki aşırı gerilim ve geçici ani gerilimi etkili bir şekilde bastırır
• Windows sistemi için ana bilgisayar yazılımıyla birlikte gelir, kullanımı kolaydır
• Kolay ikincil geliştirme, yalnızca gönderme ve alma komutlarını değiştirmeniz yeterlidir

Paket içeriği

• 1x USB'den CAN Adaptörüne
• 1x USB Kablosu ~1,5m
• 1x Tornavida
