CM4 IO Kartı İçin 4 Kanallı PCIe Gen 2x1 Genişletici

Raspberry Pi Compute Module 4 PCIe 4’lü Genişletme Kartı

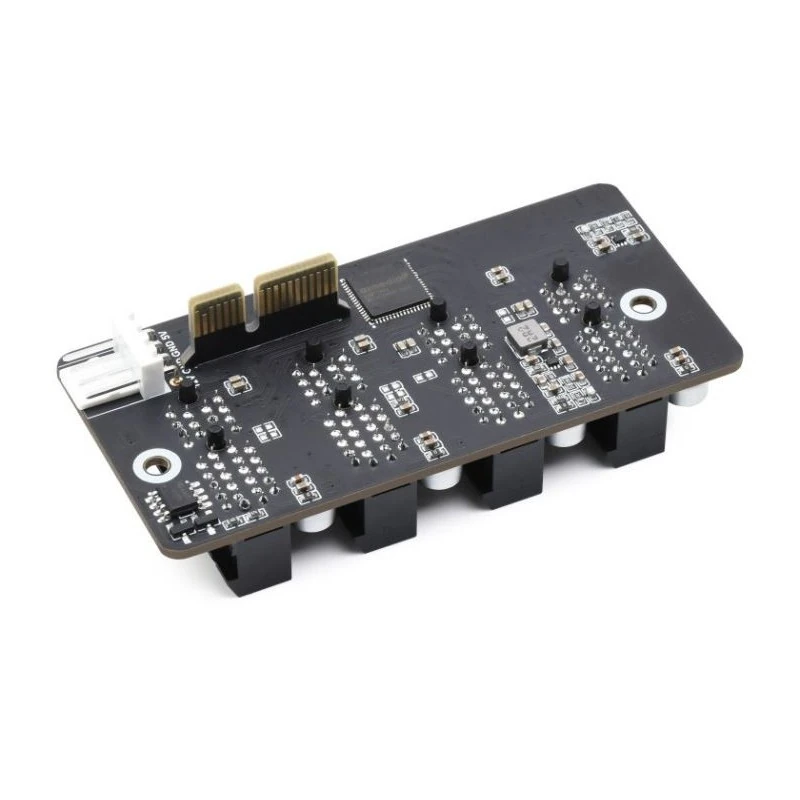

Bu Waveshare PCIe adaptör kartı, Raspberry Pi Compute Module 4 IO kartı (veya uyumlu alternatif IO kartları) üzerinde bulunan tek PCIe yuvasını dört adede çıkararak, projelerinizde daha fazla PCIe cihazı kullanmanıza olanak tanır.

Kart tasarımında, Raspberry Pi ile yüksek uyumluluğu ile bilinen ASMedia kontrolcüsü kullanılmıştır. Bu sayede PCIe 2.0 tam hız veri iletimi desteklenir ve stabil bir genişletme çözümü sunulur.

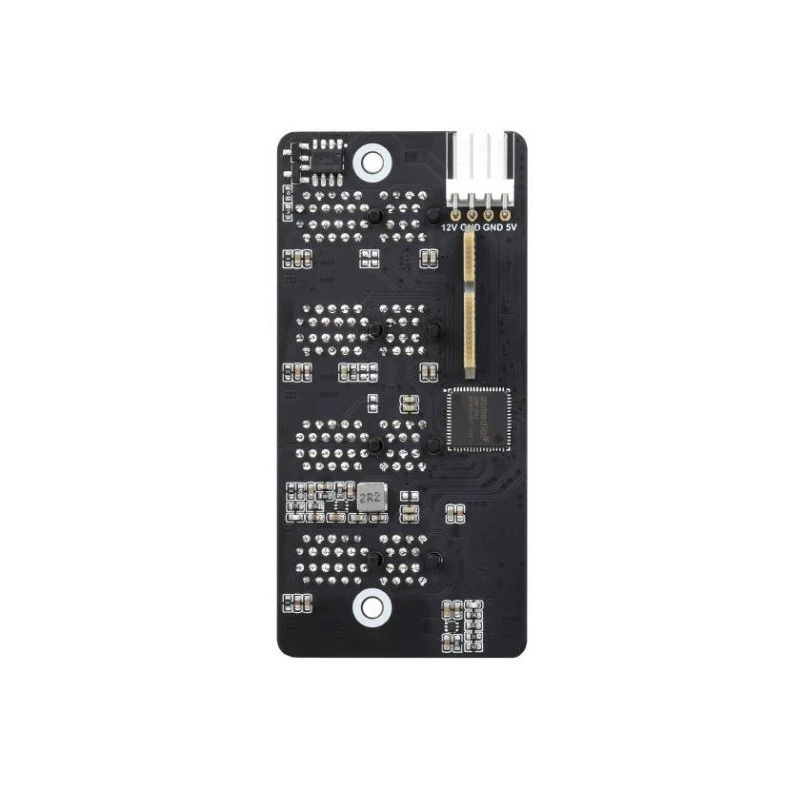

Ayrıca kart üzerinde, gerektiğinde harici 5V / 12V güç girişi için bir bağlantı başlığı yer almaktadır. Metal standoff’lar ve montaj vidaları kutu içeriğine dahildir.

Öne Çıkan Özellikler

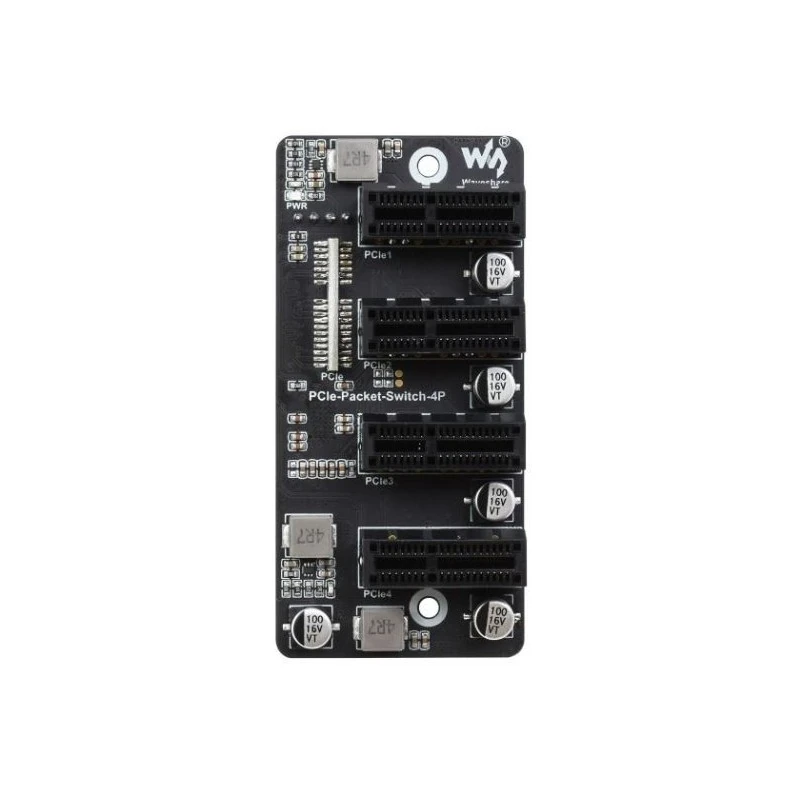

• Tek PCIe yuvasını 4 adet PCIe Gen 2 x1 yuvasına genişletir

• (PCIe Gen 1 x1 ile uyumludur)

• Esnek güç besleme seçenekleri:

• PCIe üzerinden 12V

• Kart üzerindeki 12V DC güç girişi

• ASMedia ASM1184 kontrolcü:

• Sürücü gerektirmez, tak-çalıştır yapı

• PC anakartları için tasarlanmamıştır

Kullanım Notları

• Waveshare Compute Module 4 PoE 4G Board ile kullanıldığında harici güç adaptörüne gerek yoktur

• Adaptör kartı için ek bir sürücü gerekmez

• (yalnızca bağlanan PCIe cihazları için sürücü gerekebilir)

• Maksimum veri hızı: 500 Mbps

• Modülün 12V ile beslenmesi önerilir

• Her bir PCIe arayüzü için 3.3V çıkış akımı maksimum 1.5A olmalıdır
• Üretici firma kaynakları için tıklayınız.

Kutu İçeriği

• 1 × 4 Kanallı PCIe Genişletme Kartı

• 1 × Vida Seti

Not: Raspberry Pi Compute Module 4, IO kartı ve diğer aksesuarlar kutu içeriğine dahil değildir.
