RS232/485/422'den CAN'a Endüstriyel İzoleli Dönüştürücü

RS232/485/422 – CAN Dönüştürücü

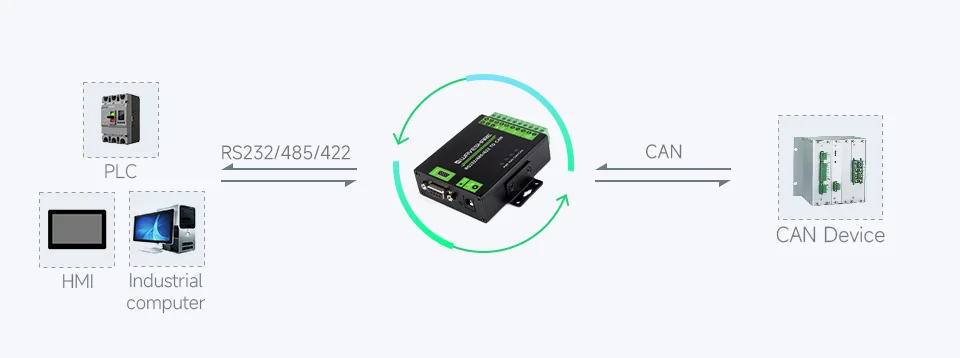

RS232, RS485 ve RS422 arayüzleri ile CAN arayüzü arasında veri dönüştürme ve iletişim sağlayan profesyonel RS232/485/422 – CAN dönüştürücü. CAN iletişimi, CAN 2.0B (extended frame) standardına uygundur ve CAN 2.0A (standart frame) ile uyumludur, bu sayede iletişim sistemlerinde geniş bir uygulama yelpazesi sunar. İletim hızının konfigüre edilebilmesi ve 14 adet ayarlanabilir filtre seti sayesinde cihaz, farklı senaryolarda esnek ve güvenilir çalışır.

Dönüştürücü 4 çalışma modu sunar: şeffaf dönüştürme, identifier ile şeffaf dönüştürme, format dönüştürme ve Modbus RTU protokol dönüştürme. Dahili CAN tamponu, büyük veri miktarlarının kayıpsız iletilmesini sağlar. Güç izolasyonu, dijital izolasyon, TVS, 15KV ESD izolasyonu ve 600W yıldırım/dalgalanma koruması gibi özellikler, cihazın zor çevre koşullarında bile güvenilir çalışmasını garanti eder.

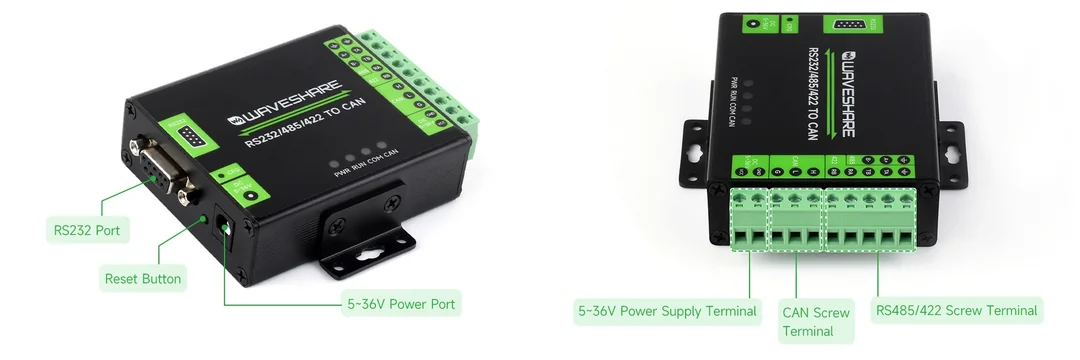

RS232 arayüzü DB9 dişi konektör ile, RS485/422 arayüzü ise vidalı konektör ile bağlanır. RS485, 32 node’a kadar; RS422 ise 256 node’a kadar destekler. İletim hızları 1200 bps – 460800 bps arasında ayarlanabilir. RS485/RS422 portunda yerleşik 120 Ω terminasyon direnci jumper ile konfigüre edilebilir.

Cihaz yazılım güncellemeleri ve işletim parametreleri ayarları RS232/RS485/RS422 arayüzleri üzerinden yapılabilir, bu sayede kullanım oldukça pratiktir. Güç ve alıcı-verici durumu LED diyotlar ile gösterilir. Endüstriyel kalite metal kasa, duvara veya ray üzerine montaj imkânı ve 5 V – 36 V (vidalı terminal) güç beslemesi ile RS232/485/422 – CAN dönüştürücü, profesyonel endüstriyel uygulamalar için ideal bir tercihtir.

Özellikler:

• RS232/485/422 ile CAN arayüzleri arasında veri iletişimi ve dönüştürme

• CAN 2.0B standardına uyumlu (extended frame), CAN 2.0A ile uyumlu (standart frame)

• CAN baud hızı: 10Kbps – 1000Kbps, konfigüre edilebilir

• 14 adet özelleştirilebilir filtre seti

• 4 çalışma modu: şeffaf dönüştürme, identifier ile şeffaf dönüştürme, format dönüştürme, Modbus RTU protokol dönüştürme

• CAN tampon kapasitesi: 1000 frame’a kadar

• Güç izolasyonu, dijital izolasyon, TVS, 15KV ESD izolasyonu, 600W yıldırım/dalgalanma koruması

• RS232 arayüzü: DB9 dişi konektör, menzil 15 m, 1200bps – 460800bps

• RS485/422 arayüzü: vidalı konektör, RS485: 32 node’a kadar, RS422: 256 node’a kadar, 1200bps – 460800bps

• RS485/RS422 portunda jumper ile konfigüre edilebilir 120 Ω terminasyon direnci

• Yazılım güncelleme: RS232/485/422 üzerinden

• İşletim parametreleri ayarı: yazılım veya seri komutlar ile

• 4 adet LED: güç ve alıcı-verici durumu göstergesi

• Endüstriyel kalite metal kasa, duvar ve ray montajı

• Güç kaynağı: 5 V – 36 V (vidalı terminal)

• Boyutlar: 84,3 x 78 x 24,3 mm
• Üretici firma kaynakları için tıklayınız.

Kutu İçeriği:

• RS232/485/422 TO CAN dönüştürücü

• Ray montaj braketi

• Tornavida
