4 Kanallı DC İzleme Modülü – Modbus RTU, RS485, 7–36V, 16-Bit

4 Kanal RS485 Modbus RTU DC İzleme Modülü

4 Kanal RS485 Modbus RTU DC İzleme Modülü, dört bağımsız kanal üzerinden DC gerilim, akım ve güç değerlerinin ölçülmesi için tasarlanmış endüstriyel bir ölçüm ve izleme modülüdür. RS485 haberleşme arayüzü ve Modbus RTU protokolü sayesinde endüstriyel otomasyon, enerji yönetimi, kontrol sistemleri ve uzaktan elektriksel parametre izleme uygulamalarına entegre edilebilir.

Modül, ölçümlerde 16-bit ADC ve 0.002 Ω ±1% shunt direnç kullanır. 0–36 V gerilim, ±8 A çift yönlü akım ve doğrudan güç ölçümü desteği sayesinde DC sistemlerde elektriksel parametrelerin hassas şekilde takip edilmesine olanak tanır.

4 Bağımsız Kanal ile Gerilim, Akım ve Güç Ölçümü

Modül, dört bağımsız ölçüm kanalı üzerinden DC sistemlerin elektriksel değerlerini izleyebilir. Her kanal için gerilim ve akım ölçümü gerçekleştirilirken güç değeri doğrudan ölçüm üzerinden elde edilebilir.

±8 A çift yönlü akım ölçümü sayesinde akım yönünün değişebildiği DC sistemlerde de ölçüm yapılabilir. 0.8 mA akım çözünürlüğü ve 16-bit ADC, ölçüm verilerinin ayrıntılı şekilde takip edilmesini sağlar.

16-bit ADC ve 0.002 Ω Shunt Direnç

Akım ölçümünde 0.002 Ω ±1% shunt direnç kullanılır. Bu yapı, düşük direnç üzerinden akım ölçümü gerçekleştirilmesini sağlar.

Üretici firma kaynakları için tıklayınız.

Modülün temel ölçüm özellikleri:

• 16-bit ADC
• 0–36 V gerilim ölçüm aralığı
• ±8 A akım ölçüm aralığı
• 0.8 mA akım çözünürlüğü
• Çift yönlü akım ölçümü
• Doğrudan güç ölçümü

RS485 ve Modbus RTU Haberleşme

RS485 arayüzü ve Modbus RTU protokolü, modülün endüstriyel haberleşme altyapılarına dahil edilmesini sağlar. Dağıtık sistemlerde birden fazla cihazın aynı haberleşme ağı içerisinde kullanılabilmesi için cihaz adresi 1–255 arasında yapılandırılabilir.

Desteklenen baud rate aralığı 4800–256000 bps olup varsayılan haberleşme ayarları 9600, N, 8, 1 şeklindedir.

7–36 V DC Geniş Besleme Aralığı

Modül, 7–36 V DC geniş besleme aralığı ile farklı DC güç sistemlerinde kullanılabilir. Bu yapı, endüstriyel kontrol panoları ve çeşitli otomasyon uygulamalarında esnek entegrasyon imkanı sunar.

Galvanik ve Optokuplör İzolasyonu

Modülde güç ve sinyal hatları için galvanik izolasyon ve optokuplör izolasyonu bulunur. İzolasyon yapısı, endüstriyel ortamlarda elektriksel parazitlerin ve gerilim geçişlerinin etkisini azaltmaya yardımcı olur.

Koruma Devreleri

Endüstriyel kullanım koşullarına uygun olarak çeşitli koruma devreleriyle donatılan modülde:

• TVS koruması
• Resetlenebilir sigorta
• Aşırı gerilim koruması
• ESD koruması
• Güç ve sinyal izolasyonu

bulunur.

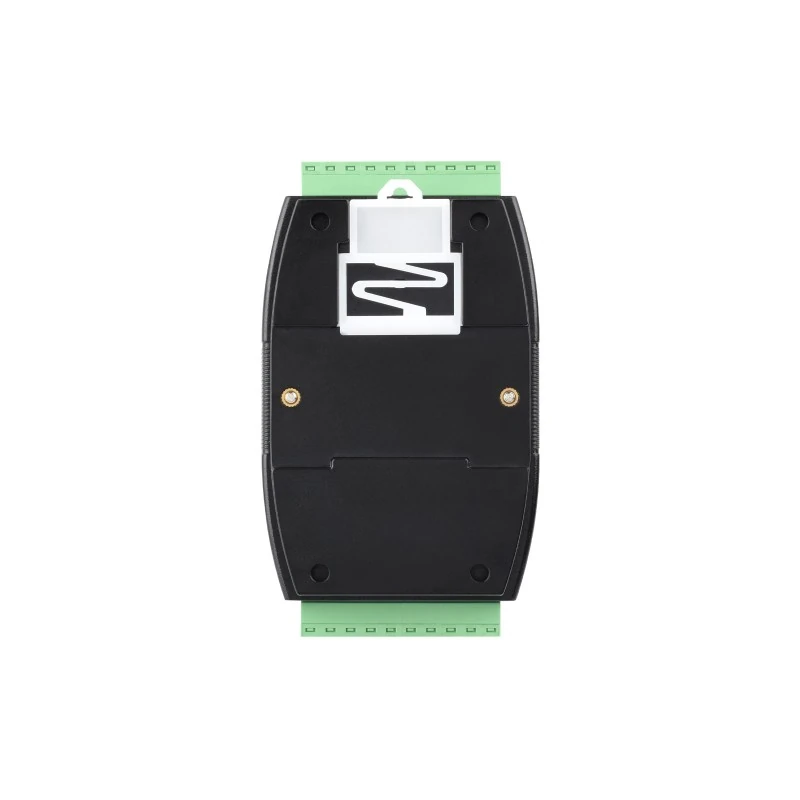

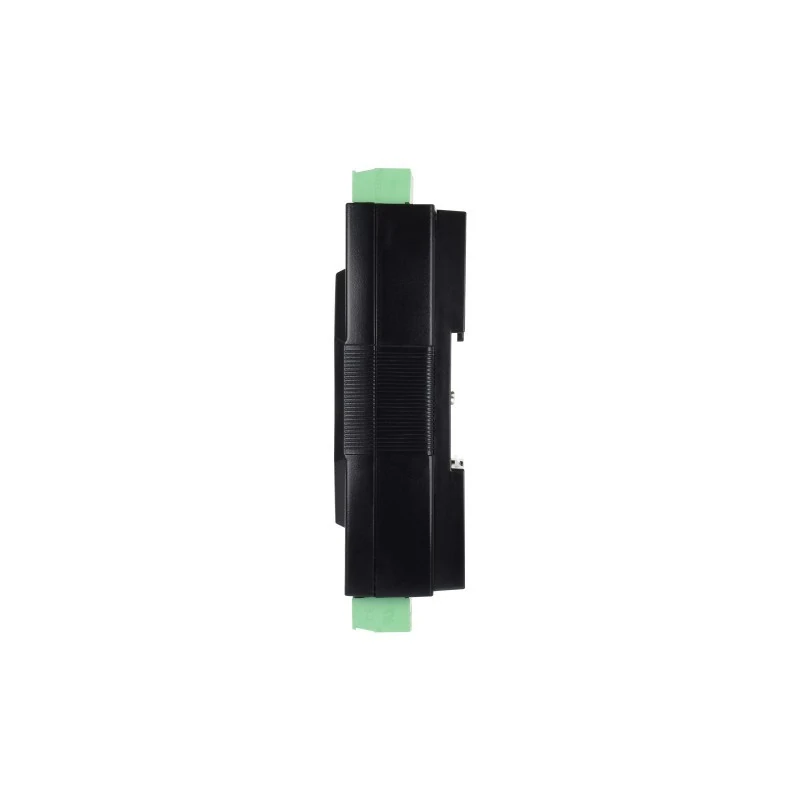

35 mm DIN Ray Montajı

35 mm DIN ray montajına uygun muhafaza, modülün elektrik panolarına ve endüstriyel otomasyon sistemlerine kolayca kurulmasını sağlar. DIN ray tasarımı, çoklu modül kullanılan sistemlerde düzenli ve pratik bir kurulum imkanı sunar.

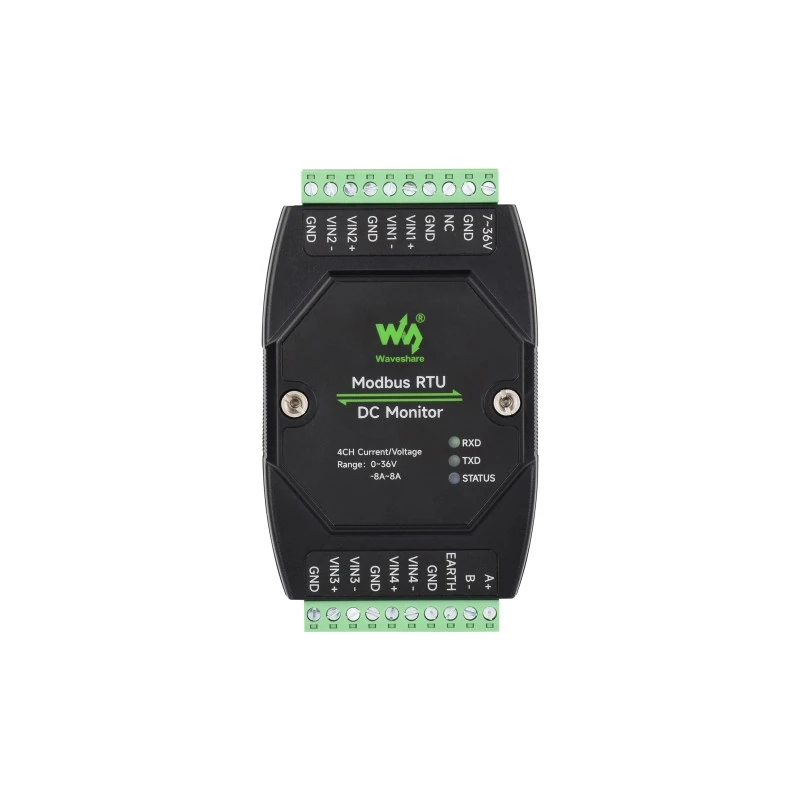

Üzerindeki 3 adet durum LED'i, modülün çalışma durumunun ve ilgili durum bilgilerinin hızlı şekilde takip edilmesine yardımcı olur.

Kullanım Alanları

4 Kanal RS485 Modbus RTU DC İzleme Modülü;

• Endüstriyel otomasyon sistemleri
• Enerji yönetimi sistemleri
• DC güç izleme uygulamaları
• Elektriksel parametre izleme
• Kontrol panoları
• Dağıtık ölçüm sistemleri
• Uzaktan enerji takibi
• DC sistem ve yük izleme
• Modbus RTU tabanlı otomasyon sistemleri

gibi çeşitli uygulamalarda kullanılabilir.

Teknik Özellikler

Kutu İçeriği

• 1 × Modbus RTU DC Monitor Modülü
• 1 × Güç terminal adaptörü
• 1 × Tornavida
