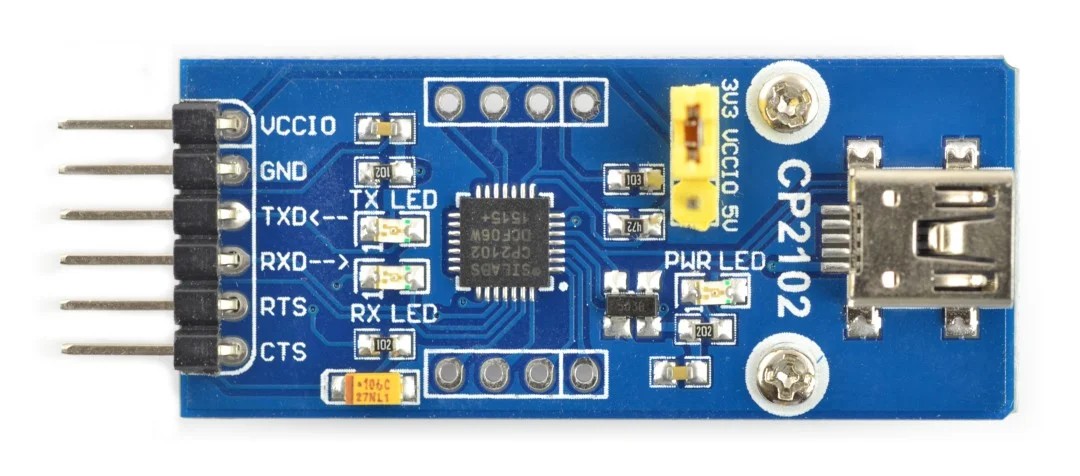

Bu CP2102 USB Kartı, yerleşik tek çipli USB - UART köprüsü CP2102'ye sahip cihazlarla iletişim için kullanışlı bir UART aksesuarıdır.
Modülün bu sürümü bir mikro USB bağlantısı içerir ve pin başlıkları ve atlama telleri ile birlikte gelir. Ayrıca bir USB-C versiyonu da stoklarımızda mevcuttur.
Not: Modül yalnızca TTL seviyesiyle uyumludur, hasarı önlemek için lütfen doğrudan bir RS232 devresine bağlamayın.
Özellikler
- UART Veri Aktarımına Tek Çipli USB
- * Harici direnç gerekmez, harici kristal gerekmez
- * On-chip power-on reset devresi ve voltaj regülatörü
- * Entegre 1024 Bayt EEPROM
- USB İşlev Denetleyicisi
- * USB Spesifikasyonu 2.0 uyumlu; tam hız (12 Mbps)
- * SUSPEND pimleri aracılığıyla desteklenen USB askıya alma durumları
- UART
- * Tüm modem arayüzü sinyalleri
- * Desteklenen veri biçimleri:
- * Veri bitleri: 5, 6, 7 ve 8
- * Durdurma bitleri: 1, 1.5 ve 2
- * Parite: tek, çift, eşlik yok
- * Baud hızları: 300 bps - 1 Mbit
- * 576 Bayt alma tamponu; 640 bayt iletim tamponu
- * Donanım veya X-On/X-Off anlaşması desteklenir
- * Etkinlik karakter desteği
- Sanal COM Bağlantı Noktası Aygıt Sürücüleri
- * Windows 8/7/Vista/Sunucu 2003/XP/2000
- * MAC OS-X/OS-9
- * Linux 2.40 veya üstü
- USBXpress Doğrudan Sürücü Desteği
- * Windows 7/Vista/Sunucu 2003/XP/2000
- * Windows CE
- Sıcaklık aralığı
- * –40 ila +85 °C
Paket içeriği
- 1x CP2102 USB UART Kartı (mikro USB)
- 2x 4 pinli erkek pin başlığı & 4 pinli dişi pin başlığı
- 1x 6 pimli özel konektör jumper kablosu
Özellikler
- Mac, Linux, Android, WinCE, Windows 7/8/8.1/... destekler
- Voltaj çıkış desteği: 5V veya 3.3V
- Entegre USB koruma cihazı: SP0503
- 3 LED: TXD LED'i, RXD LED'i, GÜÇ LED'i
- Pin başlıklarından erişilebilen pinler: TXD, RXD, RTS, CTS
- Diğer pinlere delinmiş deliklerden erişilebilir, kullanıcı uygulama sistemine kolayca bağlanır (ayrı pin başlıkları sağlanır)
- Kaynaklar için tıklayınız.
Nasıl kullanılır
Bir MCU ile çalışma durumunda:
- VCCIO: 3,3V veya 5V çıkış (modül USB'den güç alır, yerleşik jumper 3,3V veya 5V'a kısa devre yapılmalıdır)
- GND: GND'ye bağlanır
- TXD: MCU.RX'e bağlanır (sinyal yönü: MCU.RX << CP2102 << PC.TX)
- RXD: MCU.TX'e bağlanır (sinyal yönü: MCU.TX >> CP2102 >> PC.RX)
- RTS: MCU.CTS'ye bağlanır (sinyal yönü: MCU.CTS << CP2102 << PC.RTS)
- CTS: MCU.RTS'ye bağlanır (sinyal yönü: MCU.RTS >> CP2102 >> PC.CTS)
Not: VCP örnekleri ve USBXpress sürücü programı kitaplığı sağlanmıştır.
Boyutlar
