Raspberry Pi Compute Module 4 İçin Endüstriyel IoT Taban Kartı

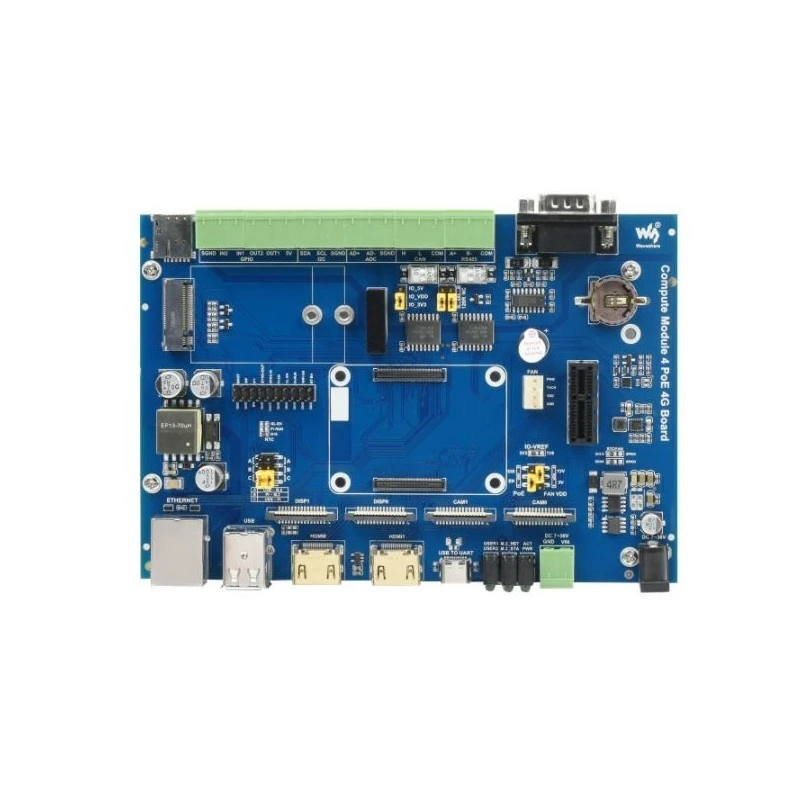

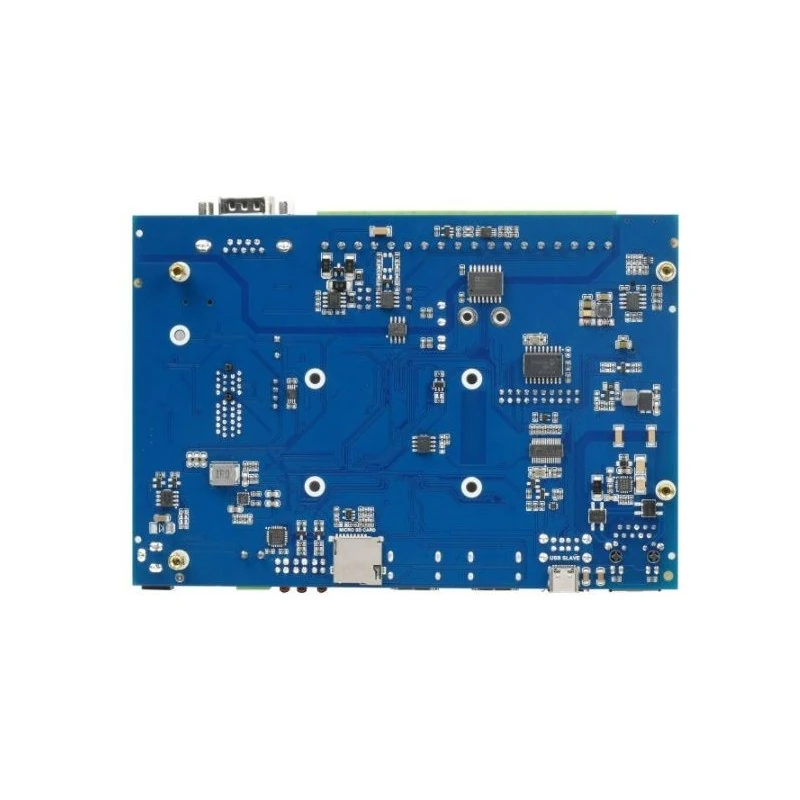

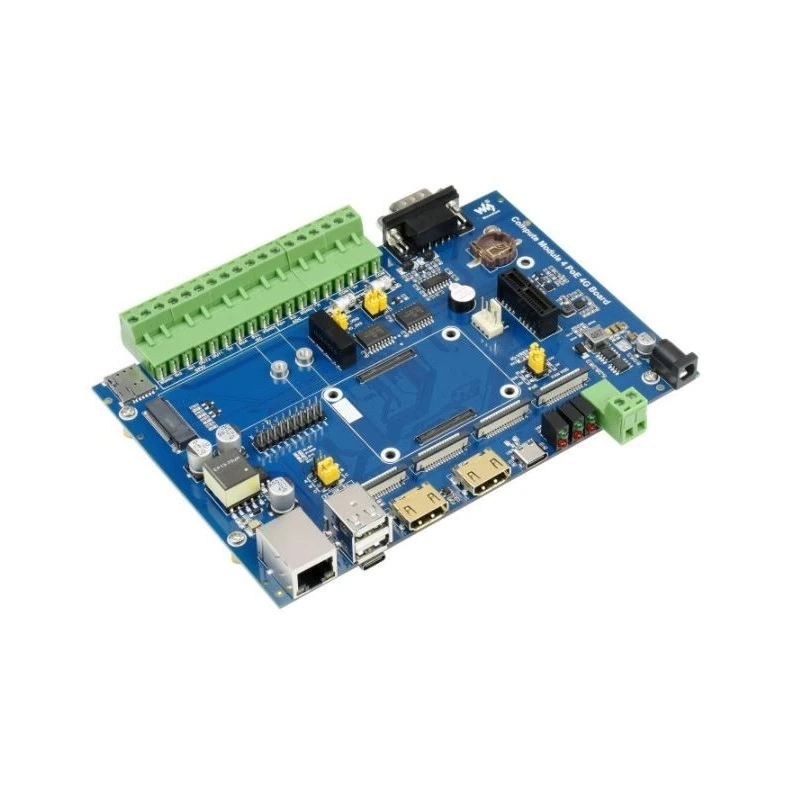

Compute Module 4 PoE 4G Board, Raspberry Pi Compute Module 4 (CM4) modülleri için tasarlanmış bir taban kartıdır. CM4 modülünün bağlanabilmesi için özel konnektörlere sahiptir ve tüm arayüz pinlerini dışarıya taşır. Kart üzerinde 2 adet USB 2.0, RJ45 Ethernet, 2 adet HDMI, 2 adet DSI, 2 adet CSI, PCIe Gen2 ve endüstriyel izolasyonlu RS232, RS485, CAN ve ADC girişleri bulunmaktadır.

Kart, M.2 B Key konnektörü sayesinde 4G / 5G haberleşme modüllerinin eklenmesine olanak tanır. Ayrıca gerçek zamanlı saat (RTC) sistemi, micro SD kart yuvası, nanoSIM kart yuvası ve fan bağlantı soketi entegre olarak sunulmaktadır.

Entegre PoE devresi sayesinde sistem, Ethernet kablosu üzerinden beslenebilir. Ürüne ait tüm detaylı dokümantasyon, ürünün Wiki sayfasında mevcuttur.

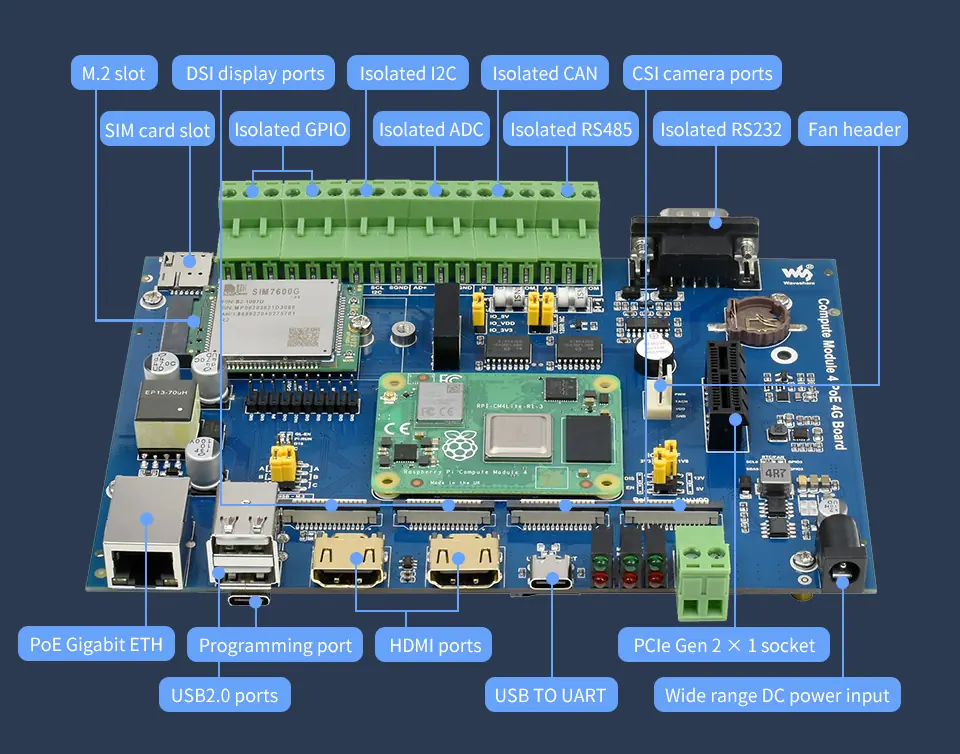

• CM4 konnektörü: Raspberry Pi Compute Module 4’ün tüm varyantları ile uyumludur (CM4 dahil değildir)

• M.2 B Key konnektör: 4G / 5G modül bağlantı desteği

• Gerçek zamanlı saat (RTC): Pil destekli yedekleme

• İzolasyonlu arayüzler: RS485, RS232, PCIe Gen 2 x1, I2C, ADC, GPIO

• 2 adet HDMI çıkışı

• 2 adet CSI MIPI kamera konnektörü: 15 pin, 1.0 mm FPC

• 2 adet DSI MIPI ekran konnektörü: 15 pin, 1.0 mm FPC

• Gigabit Ethernet RJ45: 802.3af standardına uygun PoE devresi (5V / 2.5A)

• 2 adet USB 2.0 portu

• USB Type-C konnektör

• Micro SD kart yuvası: CM4 Lite (eMMC’siz) modeller için

• NanoSIM kart yuvası

• PWM fan kontrolü: 5V / 12V, hız geri bildirimi destekli

• Geniş besleme aralığı: 7V – 36V

• Kart boyutları: 167,6 × 114 mm

Teknik Özellikler

• CM4 Soketi: Compute Module 4’ün tüm varyantları ile uyumlu

• Ağ Bağlantısı: Gigabit Ethernet RJ45, 802.3af uyumlu PoE (5V / 2.5A)

• M.2 B Key: 4G / 5G modül desteği

• SIM Kart Yuvası: 5G / 4G / 3G / 2G haberleşme için SIM kart desteği

• Bağlantı Arayüzleri: İzolasyonlu RS485, RS232, PCIe Gen 2 x1, I2C, ADC, GPIO

• USB: 2 × USB 2.0 Type-A

• Ekran Çıkışı: 2 × MIPI DSI (15 pin, 1.0 mm FPC)

• Kamera Girişi: 2 × MIPI CSI-2 (15 pin, 1.0 mm FPC)

• Video Çıkışı: 2 × HDMI, 4K 30 fps destekli

• RTC: Pil yuvalı gerçek zamanlı saat, CM4’ü uyandırma desteği

• Depolama: Compute Module 4 Lite modeller için MicroSD kart yuvası

• Fan Bağlantısı: Hız ayarı ve ölçüm destekli, 5V / 12V giriş

• Güç Girişi: 7V ~ 36V

• Boyutlar: 160 × 114 mm

Üretici firma kaynakları için tıklayınız.
