Raspberry Pi Compute Modülü 4 CM4 için Mini Dual Gigabit Ethernet Taban Kartı
CM4-ETH-RS485-BASE-B ve bu, Raspberry Pi Compute Module 4 ile kullanılabilecek bir genişletme kartıdır. 7-36V DC güç kaynağını ve Type-C arabirimi aracılığıyla 5V DC güç kaynağını destekler. Üzerinde dört izole RS485 arayüzü, 100M+1000M çift ağ bağlantı noktası, HDMI arayüzü, iki CSI arayüzü, iki USB arayüzü vb. bulunmaktadır.
Kullanım Önlemleri:
- Güç açıkken USB ve HDMI harici herhangi bir cihazı takıp çıkarmayın.
- Bağlamadan önce fan voltajını doğrulayın, sadece 5V destekler.
- Type-C arayüzü hem güç kaynağı olarak hem de görüntü yakma (DIP anahtarını kullanarak geçiş yapmanız gerekebilir) için USB arayüzü olarak kullanılabilir.
- CM4'ün normal güç sağladığından emin olmak için, görüntü yakma işlemi sırasında Type-C arayüzüne başka cihazlar bağlamayın.
- CM4 normal kullanıldığında, CM4 için 5V 2A güç kaynağı sağlanması gerekir. Aksi takdirde otomatik kapanma, frekans düşüşü gibi sorunlar yaşanabilir.
- USB2.0 varsayılan olarak kapalıdır; açmak istiyorsanız config.txt dosyasına dtoverlay=dwc2,dr_mode=host eklemeniz gerekir.
- Ürün ile ilgili detaylı bilgi için tıklayınız.
Özellikler
CM4 soketi | Compute Module 4'ün tüm çeşitleri için uygundur |
Ağ Oluşturma | Gigabit Ethernet RJ45 connector, 100M Ethernet RJ45 connector |
USB | USB 2.0 Type A × 2 |
Konnektörler | İzole RS485 × 4, Güç vidalı terminal × 1 |
Kamera | MIPI CSI-2 port × 2 (15pin 1.0mm FPC connector) |
Video | HDMI port × 1, supports 4K 30fps output |
RTC | Pil soketli ve Hesaplama Modülü 4'ü uyandırma özelliğine sahip gerçek zamanlı saat |
Hafıza | Compute Module 4 Lite (eMMC'siz) çeşitleri için MicroSD kart yuvası |
Fan başlığı | hız ayarına izin verir, 5V |
Gösterge | Güç göstergesi × 1, CM4 durum göstergesi × 1, |
Güç Girişi | 7-36V |
Boyutlar | 123 × 98 × 32mm |

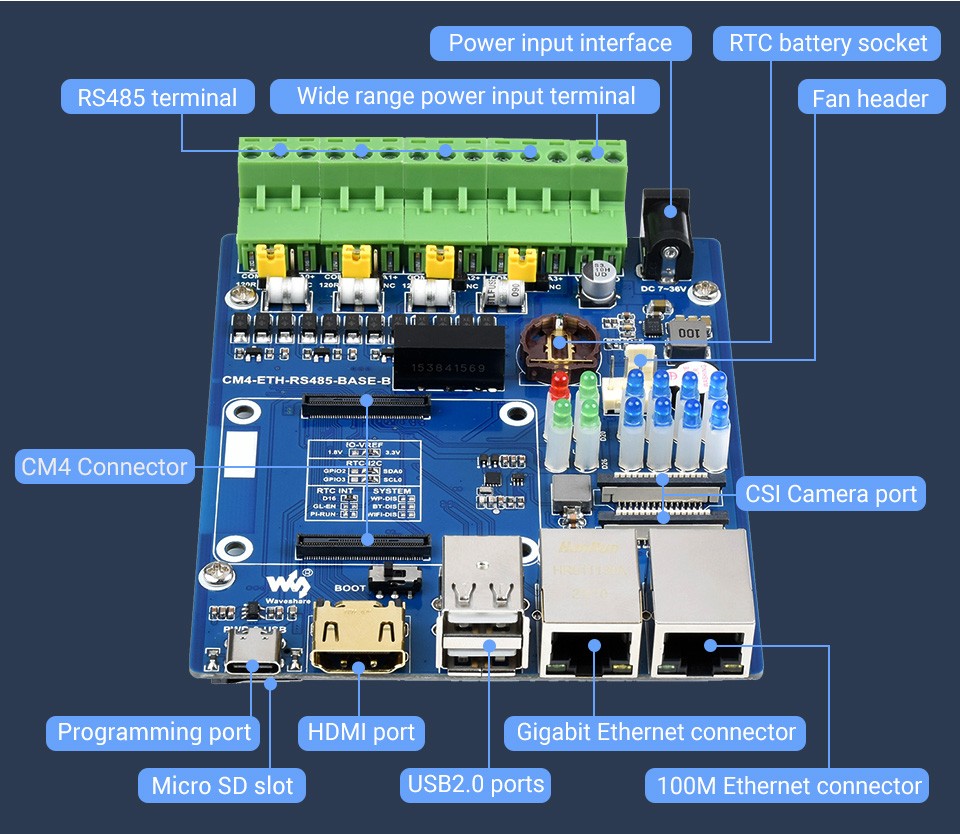

Waveshare Dual ETH Quad RS485 Genişletme Kartı İçi
Kendi Raspberry Pi CM4 Mini PC'nizi Oluşturmayı Kolaylaştırın
CM4 dahil değildir.
Daha Zengin Arayüzler
