RS485/422 Aktif Dijital İzoleli Dönüştürücü ( RS232 Dişi Port )

RS232 - RS485/RS422 Aktif Dijital İzoleli Dönüştürücü

RS232 - RS485/RS422 Aktif Dijital İzoleli Dönüştürücü, farklı seri haberleşme standartları arasında güvenilir ve kararlı veri iletişimi sağlamak için tasarlanmış endüstriyel sınıf bir haberleşme dönüştürücüsüdür. Üzerinde bulunan SP3232EEN ve SP485EEN entegreleri sayesinde RS232 ile RS485/RS422 arayüzleri arasında yüksek uyumlulukta ve stabil veri aktarımı sunar.

300 - 921.600 bps arasında ayarlanabilir haberleşme hızlarını destekleyen dönüştürücü; otomasyon sistemleri, endüstriyel kontrol uygulamaları, PLC sistemleri, sensör ağları, seri haberleşme cihazları ve uzun mesafeli veri iletişimi gerektiren projelerde kullanılabilir.

RS232, RS485 ve RS422 Arasında Güvenilir Haberleşme

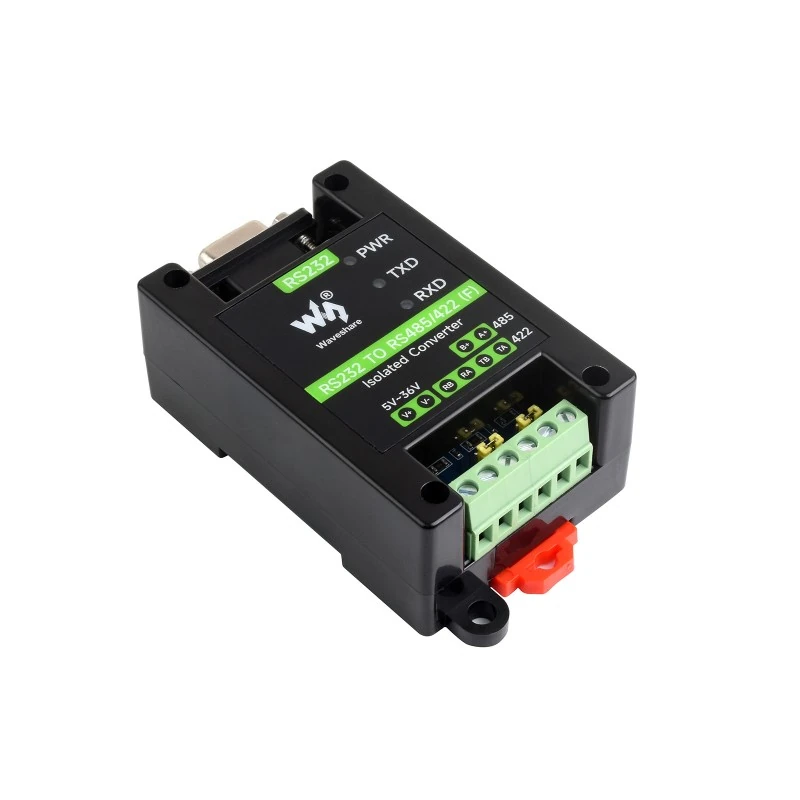

Dönüştürücü, RS232 ile RS485/RS422 seri haberleşme protokolleri arasında veri dönüşümü sağlar. RS232 tarafında DB9 bağlantısı, RS485/RS422 tarafında ise vidalı terminal bağlantısı bulunur.

RS485/RS422 arayüzünde yaklaşık 1,2 km'ye kadar iletişim mesafesi desteklenirken, RS232 bağlantısında yaklaşık 15 metre iletişim mesafesi sunulur. RS485/RS422 tarafında point-to-multipoint haberleşme desteklenir ve 32 düğüme kadar bağlantı yapılabilir. 16 veya daha fazla düğüm kullanılan sistemlerde tekrarlayıcı kullanılması önerilir.

Uzun mesafeli iletişim uygulamalarında daha kararlı çalışma için 300 - 115.200 bps aralığındaki baud rate değerlerinin kullanılması tavsiye edilir.

Dahili Dijital ve Güç İzolasyonu

Ürün, haberleşme sinyallerini elektriksel olarak ayırmak amacıyla dijital izolasyon teknolojisine sahiptir. Dahili güç izolasyonu sayesinde izole tarafta kararlı bir besleme gerilimi sağlanır ve ayrıca harici bir izolasyon güç kaynağı kullanılması gerekmez.

Bu yapı;

• Sinyal bütünlüğünün korunmasına,
• Elektriksel parazitlerin azaltılmasına,
• Güvenilir veri iletişimine,
• Güç tüketiminin düşük tutulmasına,
• Endüstriyel ortamlarda daha kararlı çalışmaya

katkı sağlar.

600W Darbe ve 15KV ESD Koruması

Endüstriyel uygulamalarda karşılaşılabilecek ani gerilim yükselmelerine ve elektriksel darbelere karşı çeşitli koruma devreleriyle donatılmıştır.

Dahili TVS (Transient Voltage Suppressor) bileşeni, devrede oluşabilecek ani gerilim yükselmelerini ve transient darbeleri bastırmaya yardımcı olur. Ayrıca ürün;

• 600W yıldırım ve aşırı gerilim koruması
• 15KV ESD elektrostatik boşalma koruması
• Ters polarite koruması
• Aşırı akım koruması
• Aşırı gerilim koruması
• Kendini yenileyen sigorta
• Koruma diyotları

ile daha güvenli ve dayanıklı bir haberleşme altyapısı sunar.

5V - 36V DC Geniş Besleme Aralığı

Dönüştürücü, 5V - 36V DC arasında geniş bir giriş gerilimini destekler. Güç bağlantısı vidalı terminal üzerinden gerçekleştirilir.

Bu geniş besleme aralığı, ürünü farklı endüstriyel güç sistemleri ve otomasyon altyapılarıyla birlikte kullanıma uygun hale getirir.

RS485/RS422 İçin 120Ω Terminal Direnci

RS485/RS422 haberleşme hattında kullanılan 120Ω terminal direnci ürün üzerinde dahili olarak bulunur. Varsayılan olarak devre dışı olan bu direnç, jumper üzerinden etkinleştirilebilir veya devre dışı bırakılabilir.

Bu özellik özellikle uzun kablo mesafelerinde sinyal yansımalarının azaltılması ve haberleşme kararlılığının artırılması açısından avantaj sağlar.

Otomatik Yön Kontrolü

RS485/RS422 tarafında donanımsal otomatik yön kontrolü bulunur. Bu sayede veri gönderme ve alma yönünün yönetimi otomatik olarak gerçekleştirilir ve kullanıcı tarafından manuel yön kontrolü yapılmasına gerek kalmaz.

DIN Ray Montajına Uygun Endüstriyel Tasarım

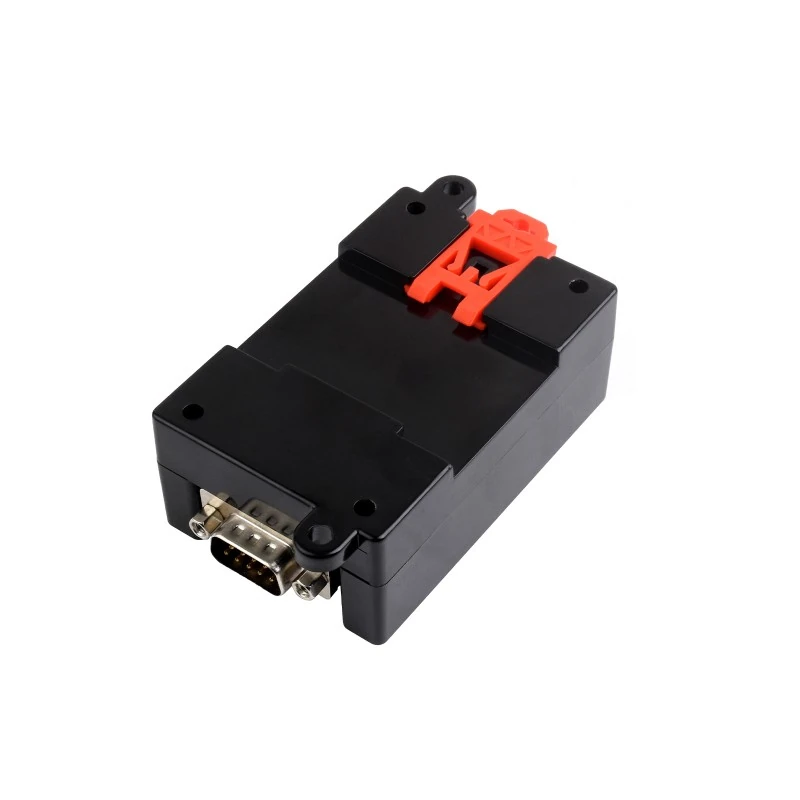

Kompakt ABS gövde, ürünün endüstriyel kontrol panolarında ve otomasyon sistemlerinde kolay şekilde konumlandırılmasını sağlar. 35 mm DIN ray montajını destekleyen ray tipi tasarım, pano içi kurulumlarda yer tasarrufu ve kolay montaj avantajı sunar.

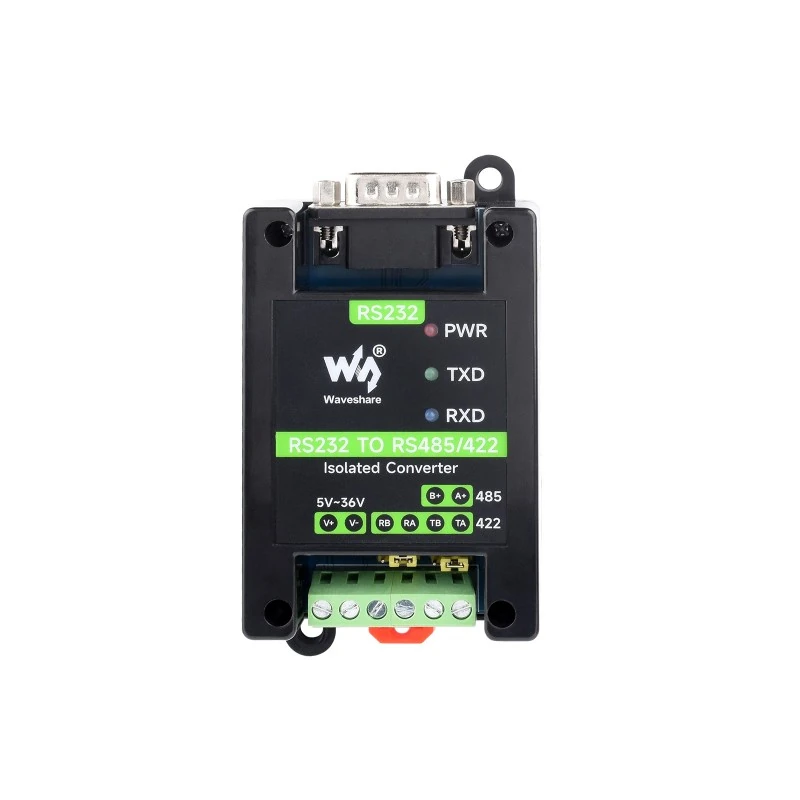

Üzerinde bulunan 3 adet LED gösterge, güç ve haberleşme durumunun hızlı şekilde kontrol edilmesini sağlar.

Öne Çıkan Özellikler

• RS232 - RS485/RS422 aktif dijital izoleli dönüştürücü
• SP3232EEN ve SP485EEN entegreleri
• 300 - 921.600 bps baud rate desteği
• Uzun mesafelerde 300 - 115.200 bps önerilir
• RS232 iletişim mesafesi: yaklaşık 15 m
• RS485/RS422 iletişim mesafesi: yaklaşık 1,2 km
• RS485/RS422 point-to-multipoint haberleşme
• 32 düğüme kadar bağlantı desteği
• Dijital sinyal izolasyonu
• Dahili güç izolasyonu
• 600W yıldırım ve aşırı gerilim koruması
• 15KV ESD koruması
• TVS transient gerilim koruması
• Aşırı akım ve aşırı gerilim koruması
• Ters polarite koruması
• Kendini yenileyen sigorta
• 120Ω terminal direnci
• Jumper ile terminal direnci kontrolü
• Donanımsal otomatik yön kontrolü
• 5 - 36V DC geniş giriş gerilimi
• 3 adet durum LED'i
• 35 mm DIN ray montaj desteği
• Kompakt ABS endüstriyel gövde

Teknik Özellikler

Kullanım Alanları

RS232 RS485 dönüştürücü, RS232 RS422 dönüştürücü ve RS485 RS422 izolasyonlu dönüştürücü olarak kullanılabilen bu ürün; endüstriyel otomasyon ve seri haberleşme uygulamaları için uygundur.

Başlıca kullanım alanları:

• PLC ve endüstriyel kontrol sistemleri
• Endüstriyel otomasyon
• RS232, RS485 ve RS422 cihazlarının birbirine bağlanması
• Sensör ve ölçüm sistemleri
• Veri toplama sistemleri
• Makine ve ekipman haberleşmesi
• Endüstriyel bilgisayarlar
• Seri haberleşme ağları
• Uzun mesafeli RS485 haberleşme uygulamaları
• Kontrol panoları ve DIN ray sistemleri
