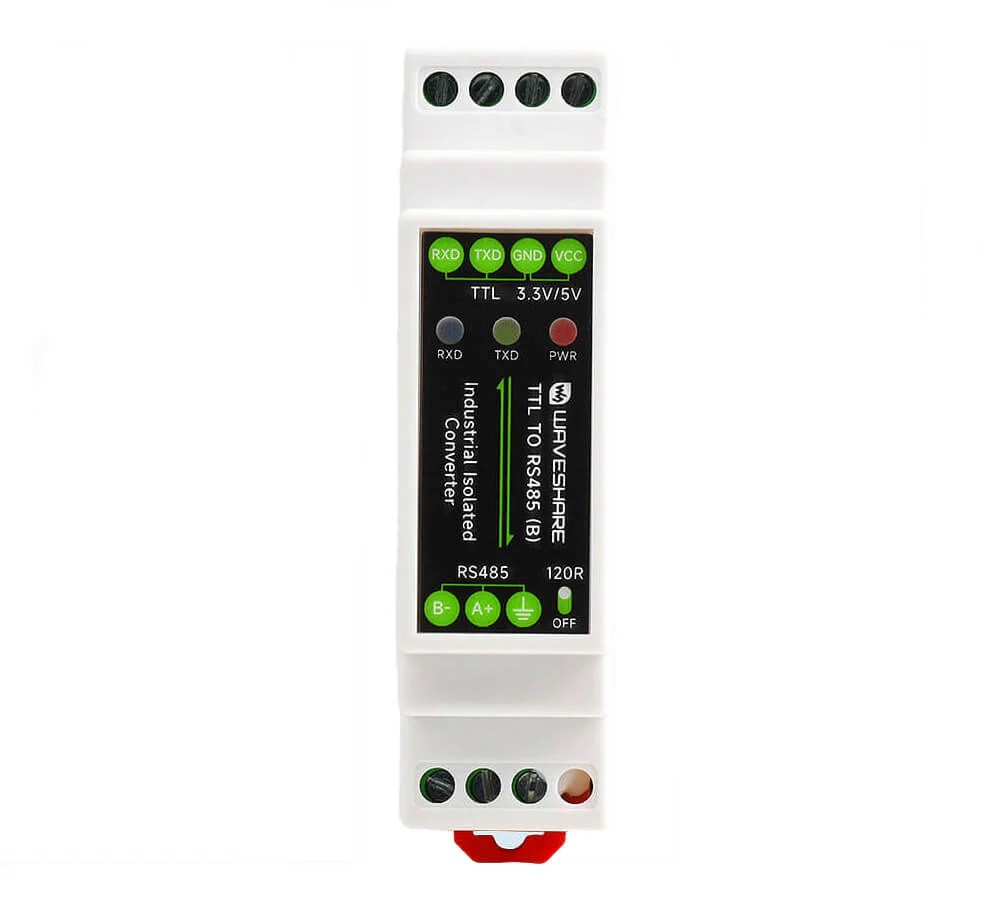

Bu TTL'den RS485 dönüştürücü, TTL (Time to Live) sinyalini, arayüz dönüşümü, düğüm genişletme ve uzun mesafe iletişimi için diferansiyel bir RS485 (seri iletişim) sinyaline dönüştürür. RICE (Relay, Isolate, Convert, and Expand) özelliklerini kullanarak şu işlemleri yapar:
- Relay (Tekrarlayıcı): İletişim mesafesi 1,2 km'ye kadar
- Isolate (Yalıtım): Güç ve sinyal yalıtımı
- Convert (Dönüştürme): TTL'den RS485'e çift yönlü dönüşüm
- Expand (Genişletme): RS485, 32'ye kadar düğüm genişletilebilir
Ayrıca, cihazın güvenli ve kararlı olmasını sağlamak için birçok koruma özelliği vardır. Bunlar arasında yalıtılmış voltaj, güçlü anti-parazit özellikleri, yıldırımdan koruyan diyotlar ve aşırı voltaj veya dalgalanmalar sırasında ekipmanlara zarar vermemesi için gücü yönlendiren bir TVS (Geçici Voltaj Koruyucu) bulunur.
Bunun yanı sıra, demirbaş montaj desteği ile birlikte gelir, böylece birden fazla ray montajlı seri sunucuyu kolayca birleştirebilirsiniz. Bu dönüştürücüyü kaçırmak istemeyeceğiniz bir ürün!
Farkı bilmeyenler için, RS422 hattında aynı anda 10 verici alıcı çiftinin bulunmasına izin verirken, RS485 hattında 32'ye kadar verici alıcı çifti bulunabilir.
- TTL/RS485 standardı ile uyumlu, TTL sinyalini diferansiyel RS485 sinyaline dönüştürür, yarım-dupleks iletişimi destekler.
- 3,3V ~ 5V TTL sinyal seviyesi ile uyumlu, güç kaynağı arayüzü için ters bağlantı ve aşırı voltaj koruması sağlar.
- Yerleşik tek parça güç kaynağı yalıtımı, stabil yalıtılmış voltaj sağlar ve yalıtılmış terminal için ekstra güç kaynağı gerekmez.
- Yerleşik dijital yalıtım, sinyal yalıtımı sağlar, yüksek güvenilirlik, güçlü anti-parazit, düşük güç tüketimi sunar.
- Yerleşik TVS (Geçici Voltaj Koruyucu), devredeki dalgalanma voltajı ve ani yükselme voltajlarını etkili bir şekilde baskılar, yıldırımdan korunma ve statik elektrik koruması sağlar.
- Yerleşik sıfırlanabilir sigorta ve koruma diyotları, akım/voltaj çıkışlarını stabil tutar, aşırı akım/aşırı voltaj koruması sağlar, darbe direncini artırır.
- Yerleşik RS485 çıkış terminali 120R direnç, bir anahtarla etkinleştirilebilir/devre dışı bırakılabilir.
- Endüstriyel ray montajlı ABS kasa tasarımı, küçük boyutlu, kurulum kolaylığı ve maliyet etkinliği sunar.
- Ürün ile ilgili kaynaklar için tıklayınız.
- Güç Kaynağı Arayüzü: 3.3V ~ 5V
- Koruma: Aşırı voltaj, ters bağlantıya karşı koruma
- Cihaz Bağlantı Noktası: TTL/RS485 standardı ile uyumlu
- TTL Bağlantısı: Vida terminali
- İletişim Mesafesi (TTL): Yaklaşık 10m
- İletişim Modu (TTL): Nokta-noktaya
- RS485 Bağlantısı: Vida terminali
- Koruma (RS485): 600W yıldırımdan korunma ve dalga baskılama, 15KV ESD koruması
- Terminal Direnci: 120R, anahtarla etkinleştirilebilir/devre dışı bırakılabilir
- İletişim Mesafesi (RS485): Yaklaşık 1.2km
- İletişim Modu (RS485): Nokta-çoklu nokta (32 düğüme kadar, 16 düğüm veya daha fazlası için tekrarlayıcı kullanılması önerilir)
- Kasa: Ray montajlı ABS kasa, 35mm DIN rayına uygun
- Boyutlar: 91.6 × 58.7 × 23.3 mm
Üst Taraf Vida Terminali / Alt Taraf Vida Terminali
Üst Taraf Vida Terminali |
Alt Taraf Vida Terminali |
VCC |
Power Input |
DC 3.3V ~ 5V güç kaynağı |
|
GND |
Ground |
Toprak bağlantısı |
|
TXD |
TTL transmit data pin |
TTL veri iletme pini |
A+ |
RS485 diferansiyel sinyal pozitif |
|
RXD |
TTL receive data pin |
TTL veri alma pini |
B- |
RS485 diferansiyel sinyal negatif |
|
SGND |
|
RS485 sinyal toprak bağlantısı |
|
DIP SWITCH |
|
120R etkinleştirme anahtarı |
