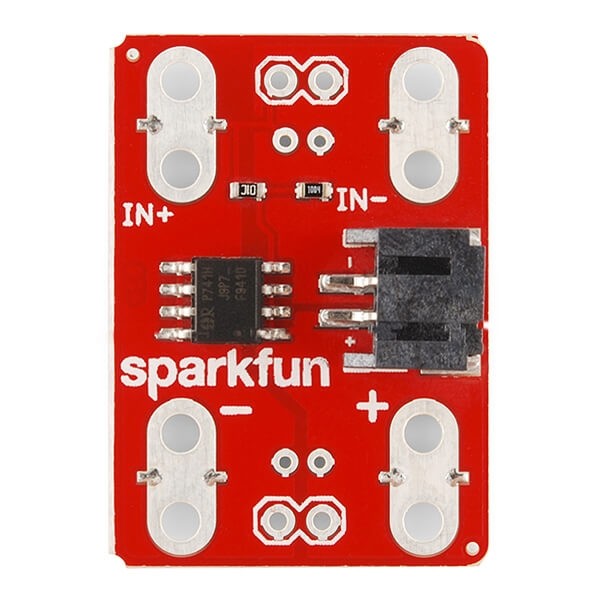

SparkFun MOSFET Güç Kontrol Kartı

SparkFun MOSFET Güç Kontrol Kartı

Elektronik olarak çevirdiğiniz bir anahtar gibidirler. Bu SparkFun MOSFET Güç Denetleyicisi, favori mikro denetleyicinizi kullanarak bir pil kaynağını açıp kapatmayı kolaylaştırır. Tahta ayrıca dikilebilir pedlere sahiptir, böylece daha fazla meyve suyuna ihtiyaç duyan e-tekstil projelerinde kullanabilirsiniz.

MOSFET Güç Kontrolörü, Arduino veya LilyPad Arduino gibi mikrodenetleyicilerin yalnızca sınırlı miktarda akım sağlayabilmesi nedeniyle ortaya çıktı. Bazen, bir fan veya ısıtıcı (veya gerçekten parlak bir LED) gibi çok fazla akım alan bir şeyi kontrol etmek istersiniz. MOSFET Güç Denetleyicisi üzerindeki JST konektörüne bir pil bağlayın, güç gerektiren şeyi çıkışa bağlayın, ardından mikro denetleyicinizin dijital çıkışlarından birini giriş pedlerine bağlayın. Şimdi, kontrol cihazınızdaki bu pimi YÜKSEK sürdüğünüzde, pil bağlanacaktır.

Bu tasarımda kullanılan N-Kanal MOSFET, kartın gerçekten daha düşük güçte kullanılması amaçlanmış olsa da, 30V ve 6.5A'ya kadar derecelendirilmiştir. 3.7V Li-Po pilin ötesinde bir şey bağlarsanız, riski size ait olmak üzere devam edin.

Özellikleri

• Yüksek Akım Yüklerini Kontrol Et
• JST Connector, Pilleri Hızlı Bir Şekilde Değiştiriyor
• Yıkanabilir! (Ayrıca standart 0.1" aralıklı başlıklara sahiptir)

Dökümanlar

• Ürün Şeması
• Eagle Dosyaları
• Veri sayfası (FDS6630A)
• GitHub (Tasarım Dosyaları)
