SparkFun Rakım/Basınç Sensörü Breakout - MPL3115A2

SparkFun Rakım/Basınç Sensörü Breakout - MPL3115A2

Hayatın inişleri ve çıkışları vardır, o zaman neden onları ölçmüyorsunuz? MPL3115A2, 30 cm'ye kadar Yükseklik verileri sağlayan bir MEMS basınç sensörüdür (aşırı örnekleme etkinken). Sensör çıkışları, yüksek çözünürlüklü 24 bit ADC ile sayısallaştırılır ve I2C üzerinden iletilir, bu da çoğu kontrolör ile arayüz oluşturmanın kolay olduğu anlamına gelir. Basınç çıkışı, bir Pascal'ın kesirlerinde çıkışla çözülebilir ve Rakım, bir metrenin kesirlerinde çözülebilir. Cihaz ayrıca Santigrat derece cinsinden 12 bitlik sıcaklık ölçümleri sağlar.

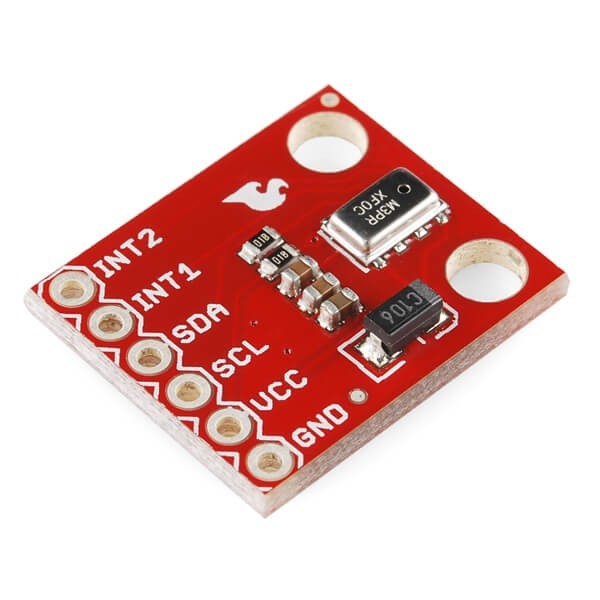

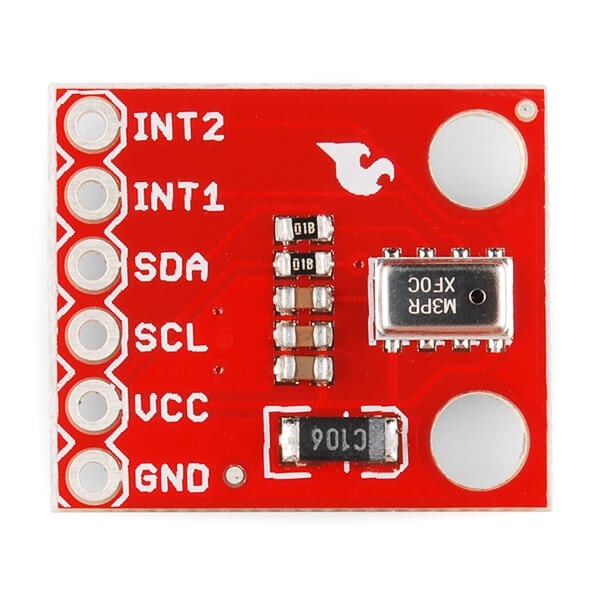

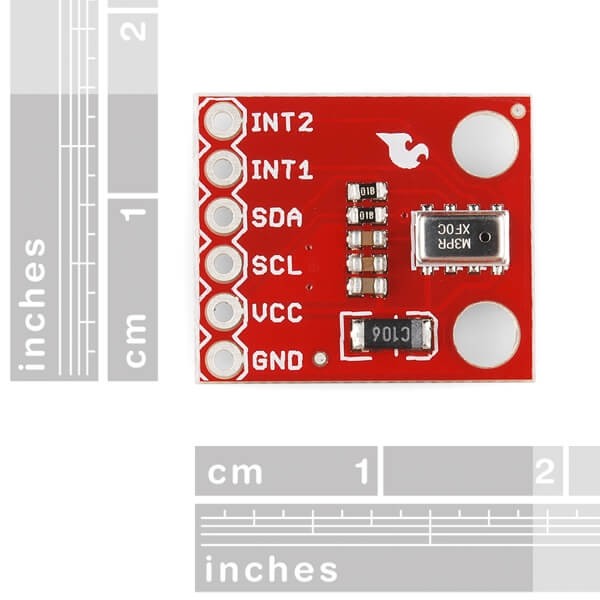

Bu devre kartı, gerekli pinleri standart 0,1" aralıklı bir başlığa ayırarak bu küçük cihazı kullanarak prototip oluşturmayı kolaylaştırır. Kart ayrıca, cihazın çalışmasını sağlamak için gereken tüm pasif bileşenlere sahiptir, böylece onu bir şeye kolayca bağlayabilirsiniz. bu I2C konuşur ve işe koyulur.

Özellikleri

• 1,95V - 3,6V Besleme Voltajı, dahili olarak LDO tarafından düzenlenir
• 1,6V - 3.6V Dijital Arayüz Besleme Voltajı
• Dahili olarak tamamen telafi edildi
• Doğrudan Okuma, Telafili
• -Basınç: 20 bitlik ölçüm (Pascal)
• -Rakım: 20 bit ölçüm (metre)
• -Sıcaklık: 12-bit ölçüm (santigrat derece)
• Programlanabilir Olaylar
• Otonom Veri Toplama
• 1 ft. / 30 cm'ye kadar çözünürlük
• 32 Örnek FIFO
• FIFO kullanarak 12 güne kadar veri kaydı yapabilme
• 1 saniyeden 9 saate kadar veri toplama hızı
• I2C dijital çıkış arayüzü (400 kHz'e kadar çalışır)

Dökümanlar

• Ürün Şeması
• Eagle Dosyaları
• Bağlantı Kılavuzu
• Veri sayfası (MPL3115A2)
• GitHub (Tasarım Dosyaları ve Örnek Kod)
• GitHub (Kütüphane)
