SparkFun LiPo Şarj Cihazı Güçlendirici - 5V1A

SparkFun LiPo Şarj Cihazı Güçlendirici - 5V1A

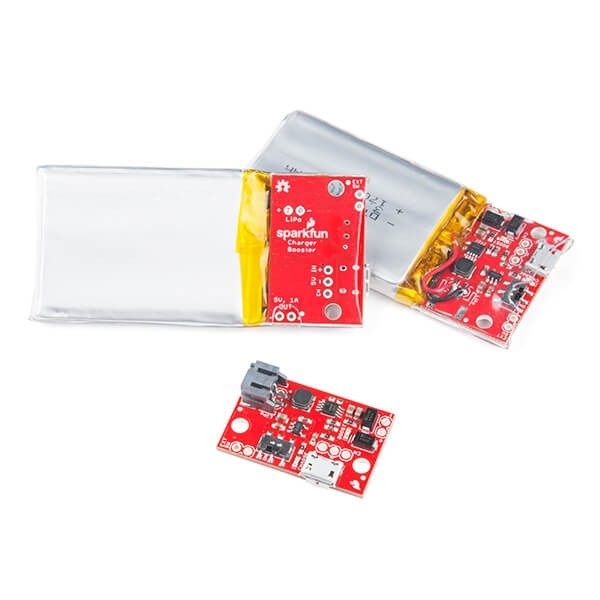

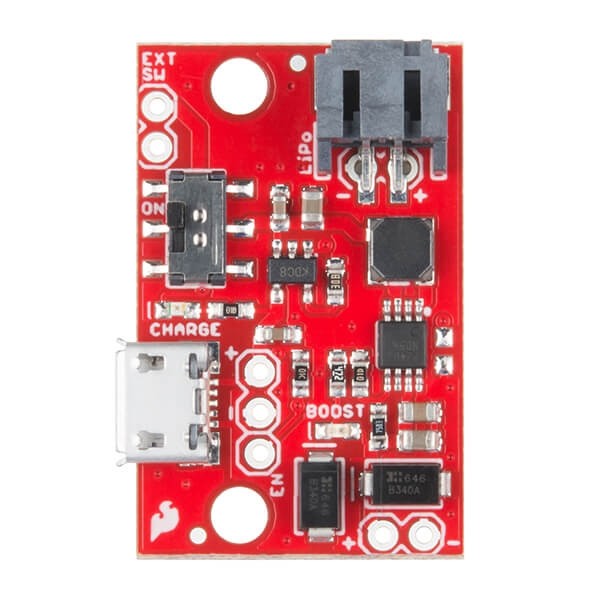

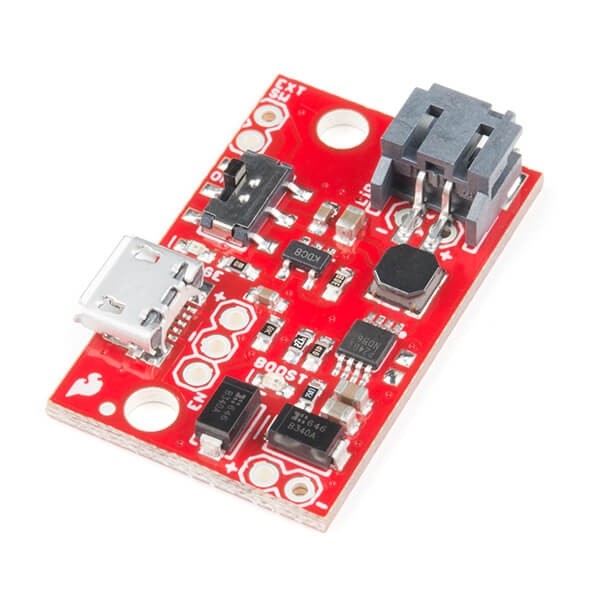

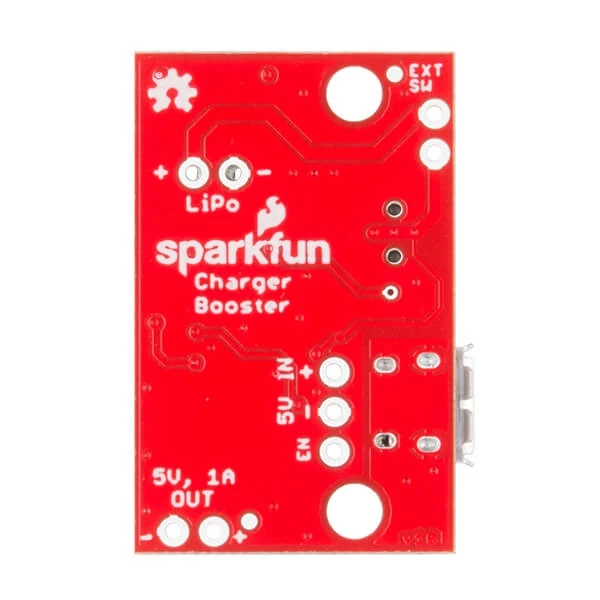

SparkFun 5V/1A LiPo Charger/Booster, 5V'de bir Lityum Polimer pilden bir amp üretmek için mantıklı bir devredir. Bu LiPo şarj cihazı, PAM2401 IC'yi kullanan basit bir güçlendirici devre ile donatılmış ve ekstra bir vuruş için birden fazla hücreyi seri olarak çalıştırabilmeniz için koruma diyotları içeren çok ekonomik bir seçimdir. Güçlendirici devre çalışırken, bu kart giriş voltajı ne kadar düşükse o kadar fazla akım çekebilir, bu da onu kısa sürede güçlü bir şarj sağlamak için mükemmel hale getirir.

Devre, bir MCP73831 şarj kontrolörü IC'yi LiPo portuna ve bir PAM2401 boost kontrolörünün girişine besleyerek oluşturulur. Uygulama esnekliği sağlamak için pil, şarj kaynağı ve anahtar için çoklu bağlantı türleri sağlanır ve iki LED sistem durumu hakkında geri bildirim sağlar. Projenizden 5V'den fazlasına ihtiyacınız varsa, SparkFun LiPo Charger/Boosters, paranızın karşılığını daha büyük bir patlama elde etmek için birbirine zincirleme bağlanabilir.

Not: Bu, farklı bir IC kullandığından SparkFun Güç Hücresinin doğrudan yerine geçmez . Ayrıca, bu kart herhangi bir düşük voltaj veya diğer pil koruma özelliklerine sahip değildir, bu nedenle yalnızca yerleşik koruma devresi olan pillerle kullanmanızı öneririz.

• SparkFun Lipo Şarj Cihazı/Güçlendirici Kılavuzu İle Başlayın

Özellikler

• Şarj cihazı, microUSB, 500mA
• Güçlendirici, 5V, 1A çıkış

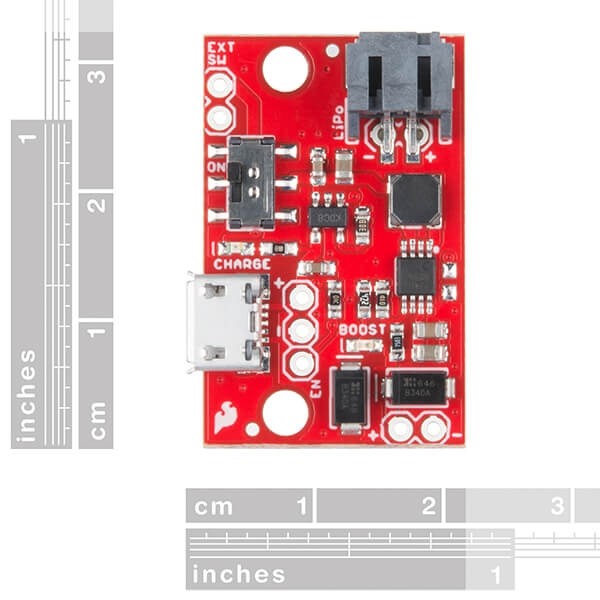

• 1.000 mAh pillerimiz için form faktörü
• Opsiyonel harici bağlantılara sahip akü izolasyon anahtarı
• Kırık pini etkinleştir
• Devre dışı akım 10uA'dan az
• Güç ve şarj için LED göstergeler
• Süper temiz çıkış sinyali (yüksek frekanslı anahtarlama)

Dökümanlar

• Ürün Şeması
• Eagle Dosyaları
• Bağlantı Kılavuzu
• Veri sayfaları,
• -MCP73831
• -PAM2401
• GitHub
