SparkFun Amper Sayacı Breakout - LTC4150

Ürün Kodu : MP01537
Tedarikçi Kod: BOB-12052
Stok:
516,34 TL + KDV
619,61 TL
EFT / Havale Fiyatı : 601,02 TL %3  İndirim

Tükendi

Gelince Haber Ver
Listeye Ekle Yorum Yap Fiyat Alarmı

Kilometre sayacı arabalar için son derece kullanışlıdır, ne kadar yol kat ettiğinizi söylerler, elektrik akımı için de aynısını yapan bir cihazınız olsa ne güzel olmaz mıydı? LTC4150 SparkFun Coulomb Counter Breakout, akım için kilometre sayacınız olmak için burada. Merak ediyorsanız: bir coulomb, basitçe söylemek gerekirse, bir saniye için bir amper olarak tanımlanır. Bu kesinti, sensörünüzün kullandığı akımı sürekli olarak izleyebilir, toplayabilir ve belirli bir miktarda amper-saat kullanıldığında size bir darbe verecektir. Etkili kullanıldığında ve tam dolu bir pille başlarsanız, her zaman tam olarak ne kadarının kaldığını bileceksiniz!

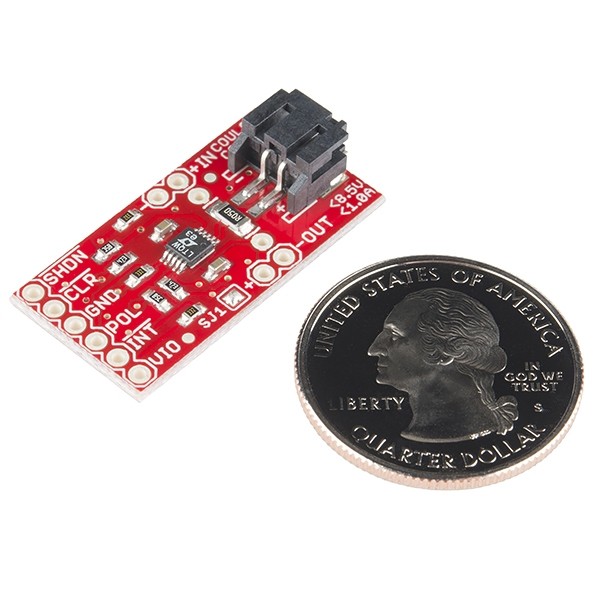

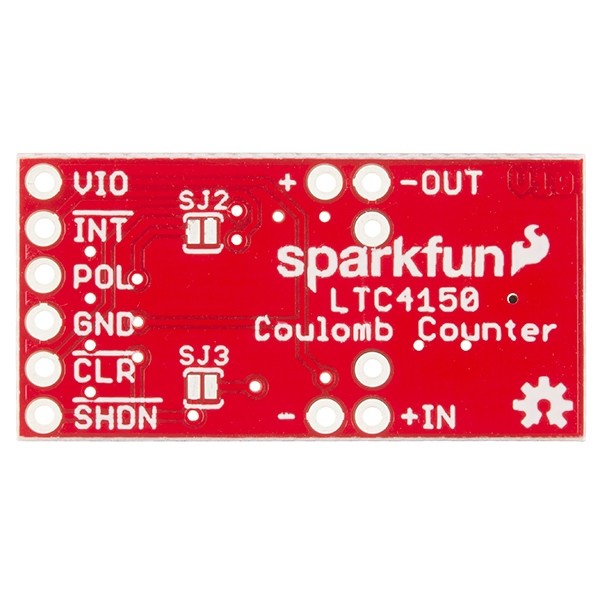

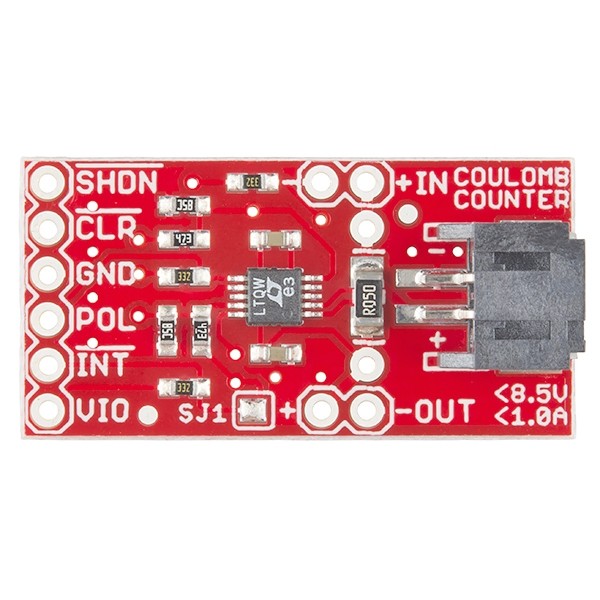

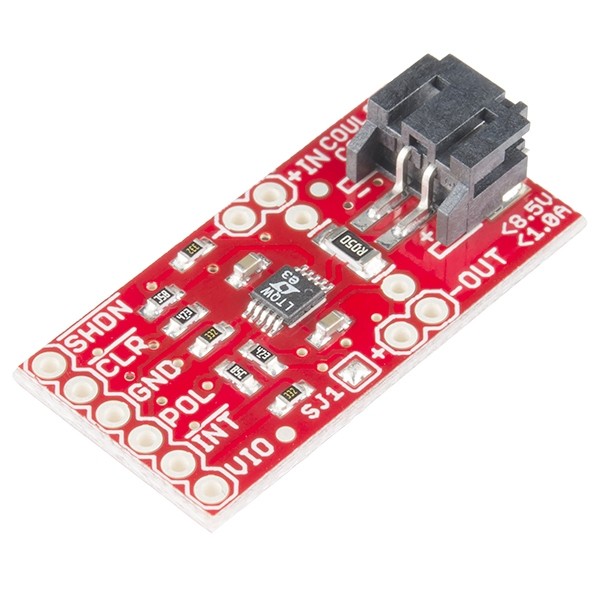

Coulomb Counter Breakout'un bir ucunda IN ve OUT etiketli başlıklar bulunur. Bataryanızı veya güç kaynağınızı IN başlığına veya JST batarya konektörüne bağlayın (bunlar aynıdır) ve OUT başlığını projenize bağlayın. Coulomb Sayacı'nın diğer ucunda altı pimli bir başlık bulacaksınız. Bunlar, mikrodenetleyicinize bağlamanız gereken pinlerdir ve VIO (Voltaj Girişi), INT (Kesinti), POL (Polarite), GND (Toprak), CLR (Clear) ve SHDN (Kapatma) içerir. Bu devreyi güç kaynağınız ve devreniz arasına kurmanız yeterlidir, bu şekilde devrenizin kullandığı tüm akımın ölçülmek üzere Coulomb Sayacı'ndan geçmesi gerekir.

Özellikler:

  • Çalışma Gerilimi: 2.7V - 8.5V
  • Çalışma Akımı: 1A
  • Şarj Miktarını ve Polaritesini Gösterir
  • ±50mV Algılama Gerilimi Aralığı
  • 55Hz/V Şarj Sayısı Frekansı
  • 5μA Kapatma Akımı

Dokümanlar:

Şematik

Bağlantı Kılavuzu

Datasheet (LTC4150)

GitHub (Örnek Kod ve Tasarım Dosyaları)

Ürün Videosu
