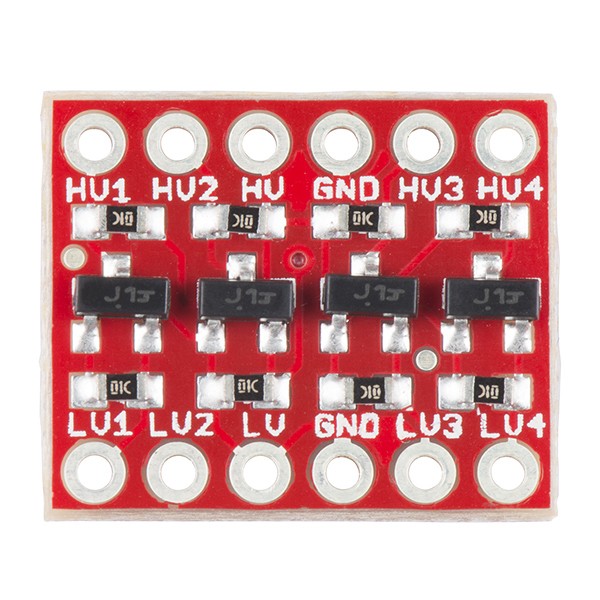

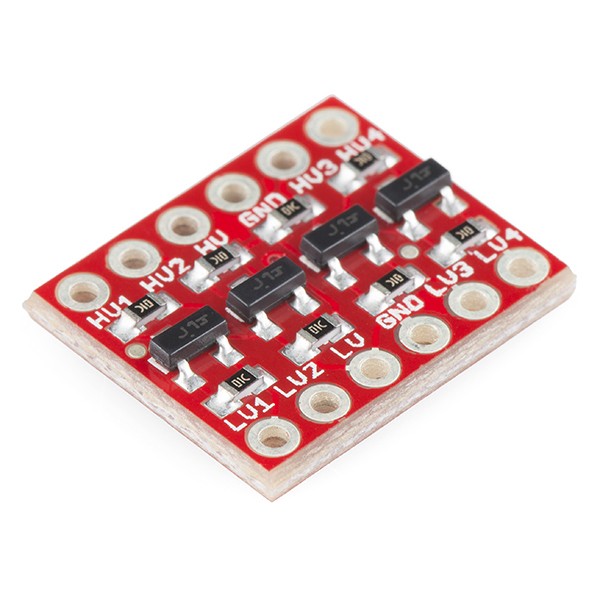

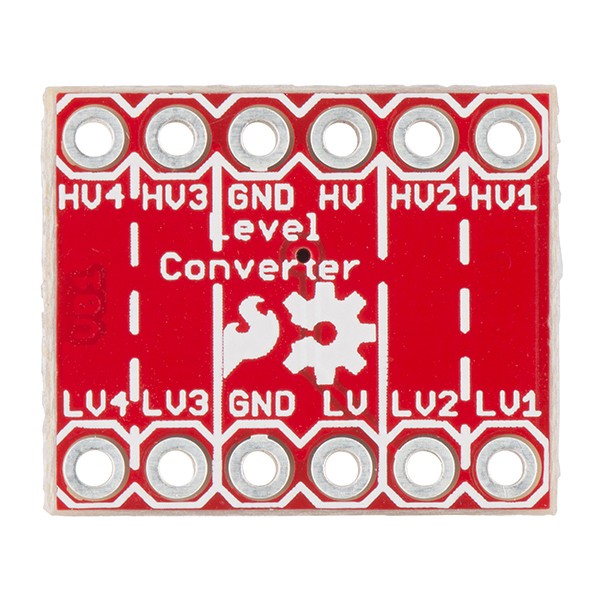

SparkFun Mantık Düzeyi Dönüştürücü - Çift Yönlü

3,3 V'luk bir cihazı 5 V'luk bir sisteme bağlamayı denediyseniz, bunun ne kadar zor olabileceğini bilirsiniz. SparkFun çift yönlü mantık seviye dönüştürücü, 5V sinyalleri güvenli bir şekilde 3,3V'a düşüren VE aynı anda 3,3V'u 5V'a yükselten küçük bir cihazdır. Bu seviye dönüştürücü, 2.8V ve 1.8V cihazlarla da çalışır. Bu Logic seviye çeviriciyi önceki sürümlerimizden gerçekten ayıran şey, yüksek ve alçak gerilimlerinizi başarılı bir şekilde ayarlayabilmeniz ve aynı kanal üzerinden bunlar arasında güvenli bir şekilde yukarı ve aşağı adım atabilmenizdir. Her seviye dönüştürücü, her iki taraf için sağlanan iki giriş ve iki çıkış ile yüksek taraftaki 4 pimi düşük taraftaki 4 pime dönüştürme yeteneğine sahiptir.

Seviye dönüştürücünün kullanımı çok kolaydır. Kartın, sisteminizin kullandığı iki voltaj kaynağından (yüksek voltaj ve düşük voltaj) güç alması gerekir. "HV" pinine yüksek voltaj (örneğin 5V), "LV" pinine düşük voltaj (örneğin 3,3V) ve sistemden "GND" pinine topraklama.

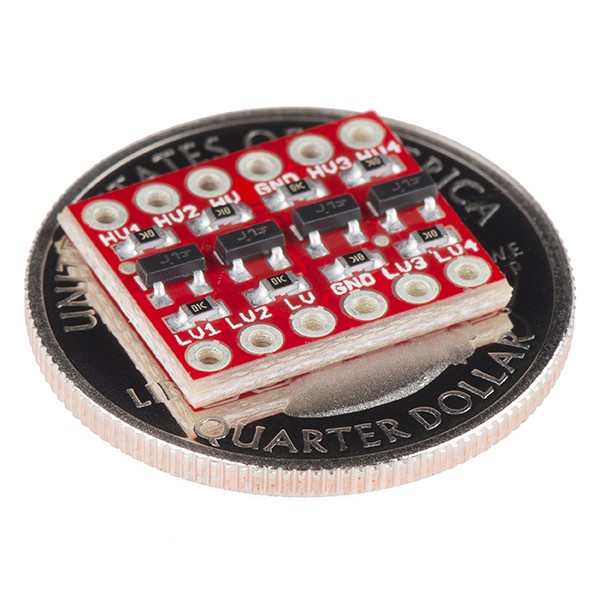

Ölçüler

0.63 x 0.52" (16.05 x 13.33mm)

Dokümanlar

Şematik

Datasheet

Github
