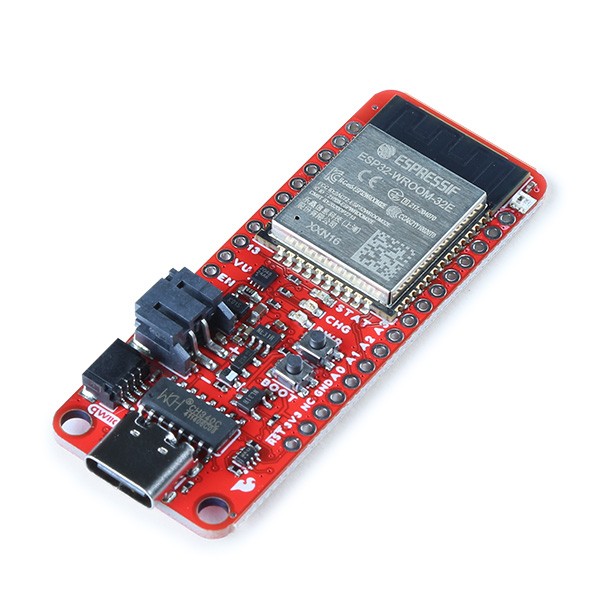

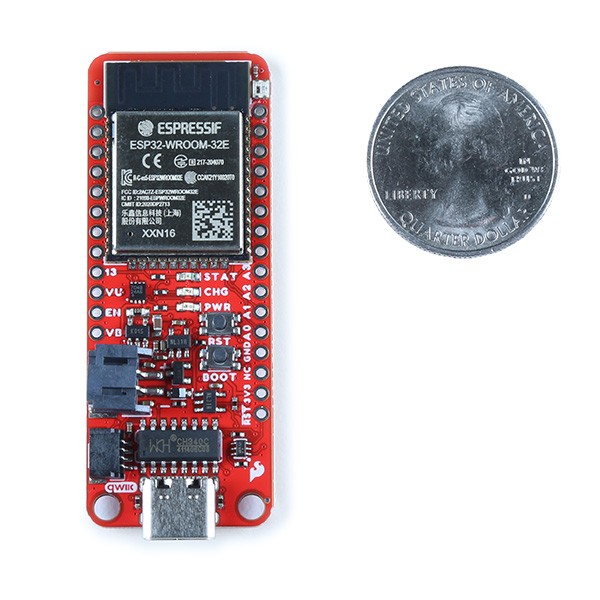

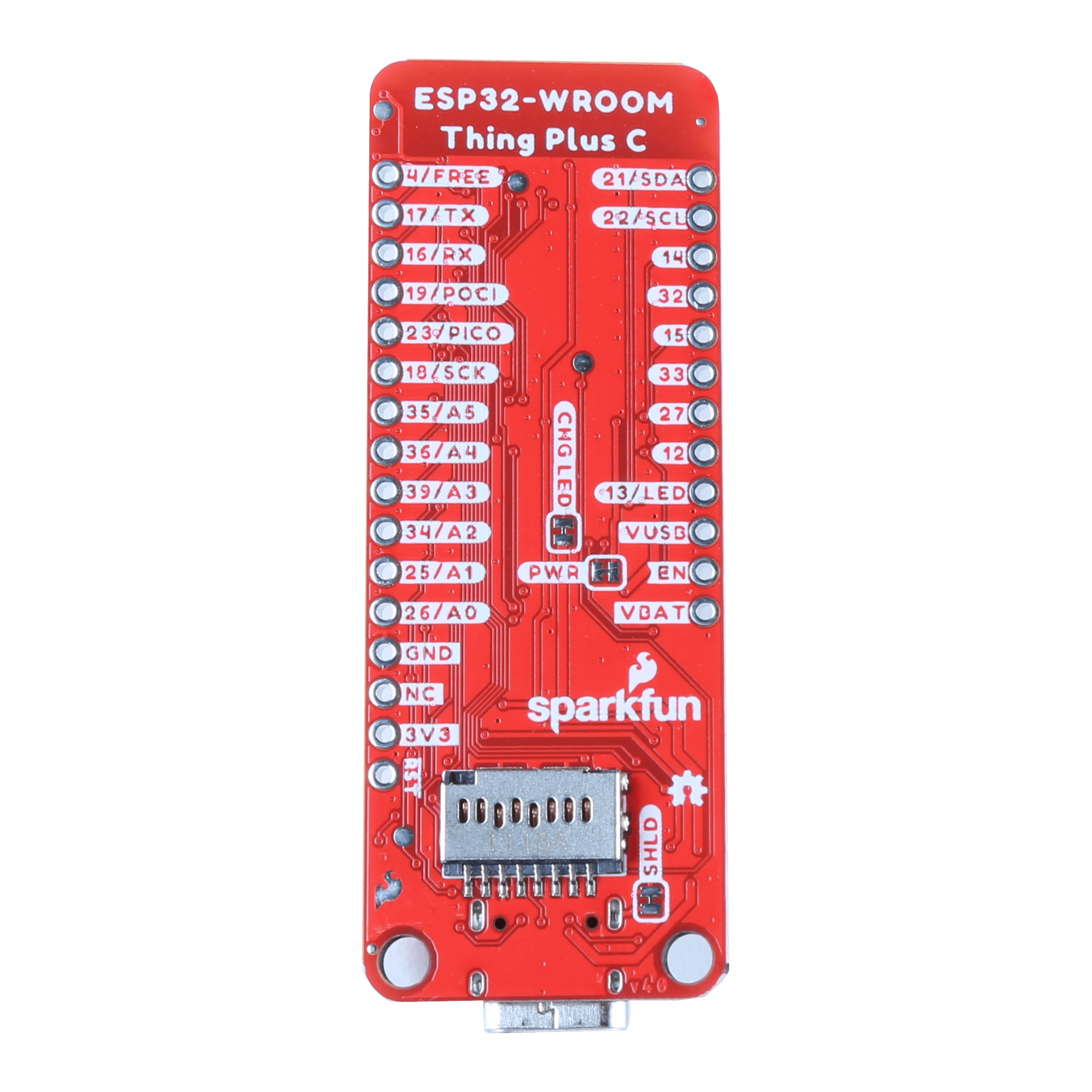

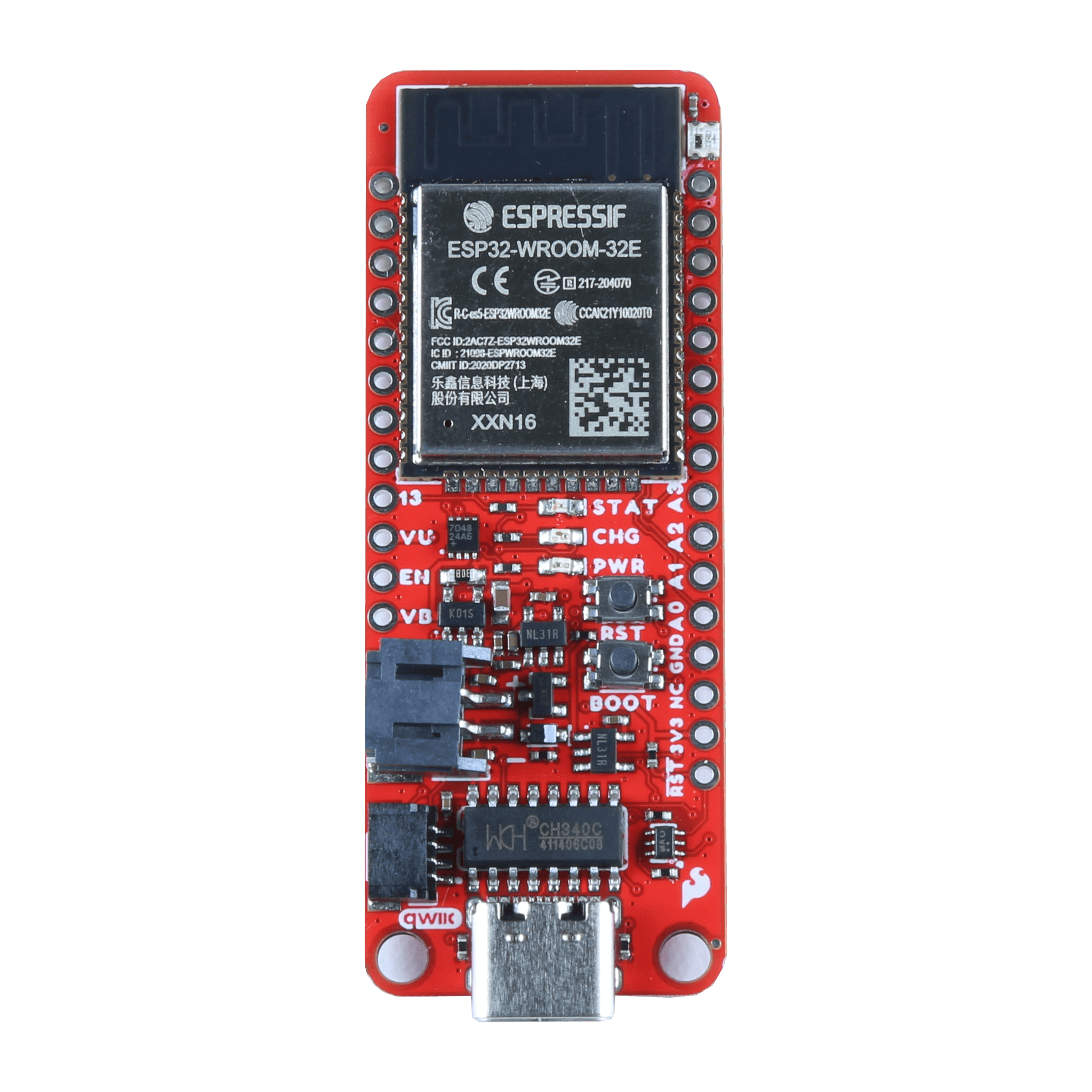

SparkFun Thing Plus - ESP32 WROOM (USB-C)

USB-C özellikli SparkFun ESP32 WROOM Thing Plus, orijinal ESP32 WROOM Thing Plus'ın tüm olanaklarından yararlanmaya devam ederken Espressif IoT fikirlerine başlamak için harika bir yerdir. Espressif'in ESP32 WROOM'u, çok çeşitli uygulamaları hedefleyen güçlü bir WiFi ve Bluetooth® MCU modülüdür. Bu modülün merkezinde, hem ölçeklenebilir hem de uyarlanabilir olacak şekilde tasarlanmış ESP32-D0WDQ6 yongası bulunur. Thing Plus'ın kullanımını olabildiğince kolaylaştırmak için kartı Feather uyumlu hale getirdik ve kullanışlı Qwiic Connect Sistemimizi kullanıyor, bu da onu sisteminizin geri kalanına bağlamak için lehimleme veya kalkan gerektirmediği anlamına geliyor!

USB-C özellikli SparkFun ESP32 WROOM Thing Plus, önceki ESP32 Thing Plus'a birkaç geliştirme sağlar. Standart Thing Plus form faktörüne ek olarak, bir µSD kart yuvası ekledik, USB-C konektörüne yükselttik, entegre bir RGB durum LED'i ve pil yakıt göstergesi ekledik ve iki voltaj regülatörü sağladık; kart ve Qwiic konnektörü için ayrı bir 700mA akım kaynağı. Bu kartta bir CH340C seri-UART köprüsü kullanıldığını belirtmek de önemlidir; önceki varyantların aksine.

ESP32 Thing plus, kapasitif dokunmatik sensörler, Hall sensörleri, SD kart arabirimi, Ethernet, yüksek hızlı SPI, UART, I2S ve I2C, vb. gibi zengin bir çevre birimi setini entegre eder. Modül ayrıca 16MB flash bellek, 520kB bellek içerir dahili SRAM, çift modlu Bluetooth® özelliklerine sahip entegre bir 802.11 b/g/n WiFi alıcı-verici ve bir LiPo pil takmak için bir JST konektörü.

Özellikler

• SparkFun Thing Plus - ESP32 WROOM Özellikleri
•  * ESP32-WROOM Modülü
•  * 21 Çok İşlevli GPIO
•  * On üç adede kadar 12 bit ADC Kanalı
•  * En fazla iki DAC kanalı
•  * On altı adede kadar PWM çıkışı
•  * Sekiz adede kadar kapasitif dokunmatik pin
•  * Üç adede kadar SPI Veri Yolu (Arduino IDE'de varsayılan olarak yalnızca bir tanesi yapılandırılmıştır)
•  * Kullanılabilir bir I2S Ses Çıkışı
•  * İki adede kadar I2C Veriyolu (Arduino IDE'de varsayılan olarak yalnızca bir tanesi yapılandırılmıştır)
•  * Üç adede kadar UART (Arduino IDE'de varsayılan olarak yalnızca ikisi yapılandırılmıştır, önyükleme/hata ayıklama için bir UART kullanılır)
•  * Thing Plus (veya Feather) Form Faktörü:
•  * Boyutlar: 2,55" x 0,9"
•  * Dört Montaj Deliği:
•  * 4-40 vida uyumlu
•  * 28 PTH Pimleri
•  * USB-C Konektörü
•  * LiPo Pil için 2 pimli JST Konektörü (dahil değildir)
•  * 4 pimli JST Qwiic Konektörü
•  * SD kart yuvası
•  * MAX17048 Yakıt Göstergesi
•  * LED'ler:
•  * PWR - Kırmızı güç LED'i
•  * CHG - Sarı pil şarj göstergesi
•  * STAT - Mavi durum LED'i
•  * WS2812 RGB LED'i
•  * Butonlar:
•  * BOT
•  * RST
• ESP32-WROOM Genel Özellikleri:
•  * Çalışma Voltajı: 2,3 - 3,6 V
•  * 2,5 µA derin uyku akımı
•  * 80 mA ortalama çalışma akımı
•  * Çalışma Sıcaklığı: -40 ila 85 °C
•  * Xtensa® Tek Çekirdekli 32-bit LX6 Mikroişlemci (240 MHz'e kadar)
•  * 448KB ROM ve 520KB SRAM
•  * 16 MB Gömülü SPI flash depolama
•  * Entegre 802.11b/g/n WiFi 2.4GHz alıcı-verici
•  * Entegre çift modlu Bluetooth® (klasik ve BLE®)
•  * Donanım hızlandırmalı şifreleme (AES, SHA2, ECC, RSA-4096)
