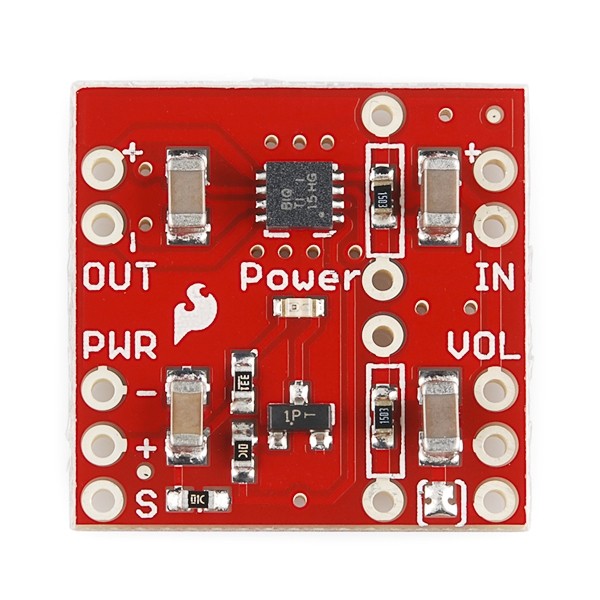

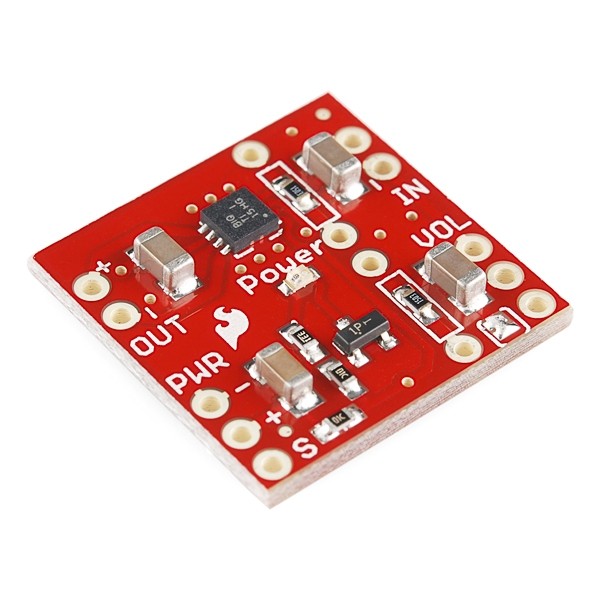

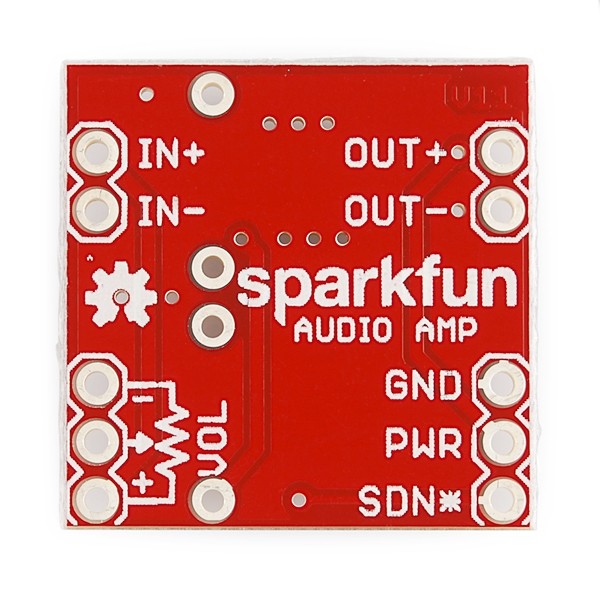

SparkFun Mono Audio Amp Breakout - TPA2005D1

Bu küçük ses yükseltici, Texas Instruments TPA2005D1'e dayanmaktadır. Verimli D sınıfı çalışması, düşük ısı ve uzun pil ömrü anlamına gelir. 8 Ohm'luk bir hoparlörü 1,4 Watt'a kadar sürebilir; bir stadyumu sallamayacak, ancak ses projeleriniz için bol miktarda ses sağlayacaktır.

Tam diferansiyel girişler, MP3 Kalkanımız gibi değişken ses sinyalleri için güvenlidir ve ayrıca toprak referanslı sinyallere de bağlanabilir. Amplifikatör kullanılmadığında güç tasarrufu için bir kapatma girişi sağlanır ve bir ses kontrol potansiyometresini (dahil değildir) bağlamak için bir lehim atlama kablosu ve başlık sağlanır.

Not: Amplifikatörün D sınıfı tasarımı, hoparlör bobinindeki analog voltaja geri yüklenen 250 kHz PWM benzeri bir sinyal verir. Amplifikatörü bu kadar verimli yapan şey budur, ancak anahtarlama frekansı nedeniyle, olası paraziti en aza indirmek için amplifikatörü hoparlöre mümkün olduğunca yakın tutmalısınız.

Özellikler:

• Son derece verimli D sınıfı amplifikatör
• 4W, 8 Ohm'a
• 5V - 5.5V besleme
• Tamamen diferansiyel ses girişleri, aynı zamanda zemin referanslı olabilir
• Çekmeli ve LED takipli kapatma devreli kapatma girişi
• İstenirse kazanç dirençlerini değiştirmek için sağlanan PTH pedleri (ayrıntılar için veri sayfasına bakın)
• Lehim atlama kablosu ve başlık, 10k ses kontrol potansiyometresinin eklenmesine izin verir (dahil değildir)

Dokümanlar:

Schematic

Datasheet (TPA2005D1)

Hızlı başlangıç kılavuzu

Github
