SparkFun LiPo Şarj Cihazı +

SparkFun LiPo Şarj Cihazı +

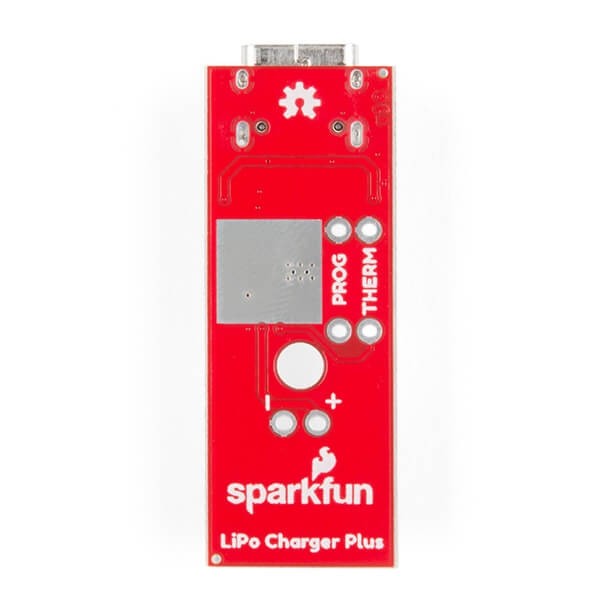

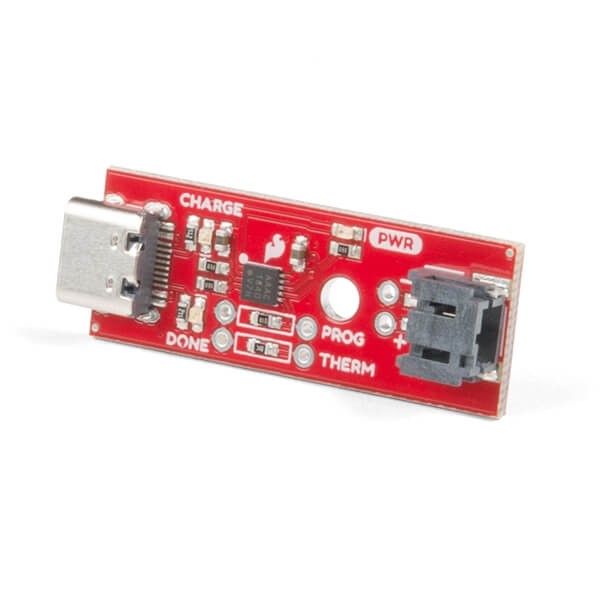

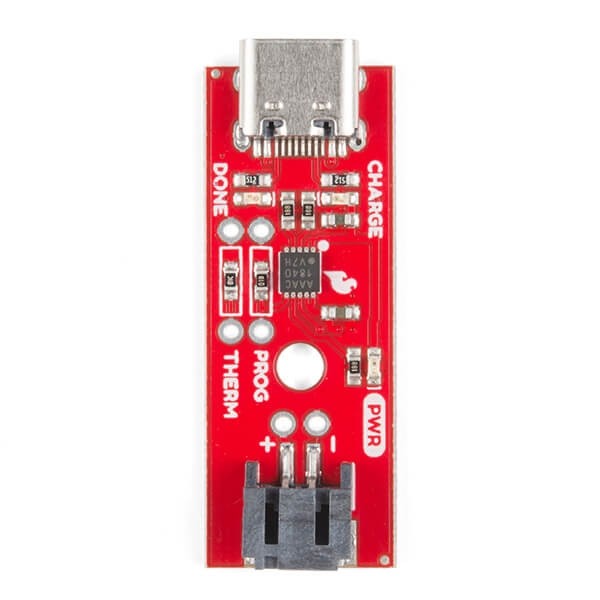

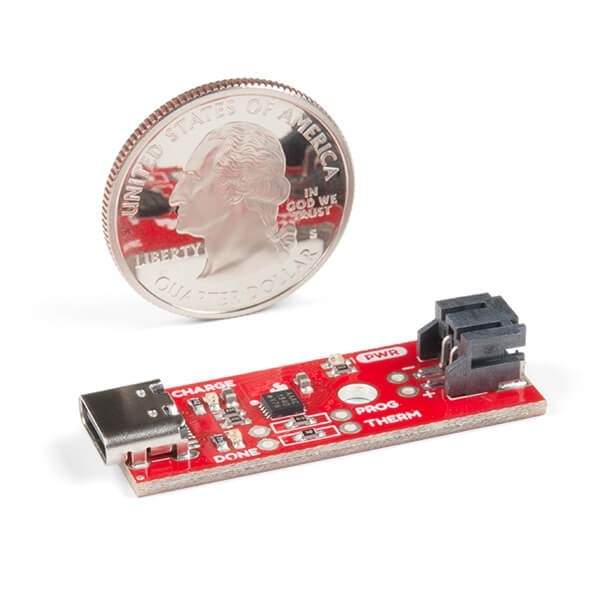

SparkFun LiPo Charger Plus, SparkFun tek hücreli lityum polimer (LiPo) pil şarj cihazları serisindeki güçlendirilmiş güç seçeneğidir. Bu yineleme ile giriş şarj konektörünü USB-C olarak değiştirdik ve isteğe bağlı termal korumanın yanı sıra şarj oranı seçimi sağladık. Şarj, güç ve bitti LED'leri şarj işleminizin durumunu açıkça gösterir. Bu kart, taşıdığımız 2 pinli JST konektörlü tek hücreli LiPo pillerden herhangi biri için kullanılabilir.

3.75V-6V arasında bir giriş voltajı ile MCP73833, maksimum 1000mAh'ye kadar şarj edebilir ve iki tür termal koruma sağlar. Dahili bir sensör, IC'nin kalıp sıcaklığı ~95°C'ye ulaşana kadar maksimum şarj oranını korur; şarj kontrolörü, aşırı ısınmayı önlemek için şarj oranını düşürür. MCP73833 ayrıca bir NTC (negatif sıcaklık katsayısı) termistörü için isteğe bağlı bir giriş pimine sahiptir, böylece pili olası hasarlara karşı korur.

Özellikleri

• Eksiksiz Doğrusal Şarj Yönetim Kontrolörü
• -Entegre Geçiş Transistörü
• -Entegre Akım Algısı
• -Entegre Ters Deşarj Koruması
• Termal Regülasyon ile Sabit Akım / Sabit Voltaj Çalışması
• Programlanabilir Şarj Akımı: 1A Maksimum
• Yüksek Doğruluk Ön Ayarlı Voltaj Regülasyonu:
• -4.2V + %0.75
• Derinden Tükenmiş Hücrelerin Ön Koşullandırılması
• -Seçilebilir Akım Oranı
• -Seçilebilir Voltaj Eşiği
• Hücre Sıcaklığı Monitörü
• Düşük Kayıplı Lineer Regülatör Modu
• Besleme Voltajı: 3.75V-6V

Dökümanlar

• Ürün Şeması
• Eagle Dosyaları
• Bağlantı Kılavuzu
• Veri sayfası (MCP73833)
• GitHub Donanım Deposu
