SparkFun Yük Hücresi Amplifikatörü - HX711

SparkFun Yük Hücresi Amplifikatörü - HX711

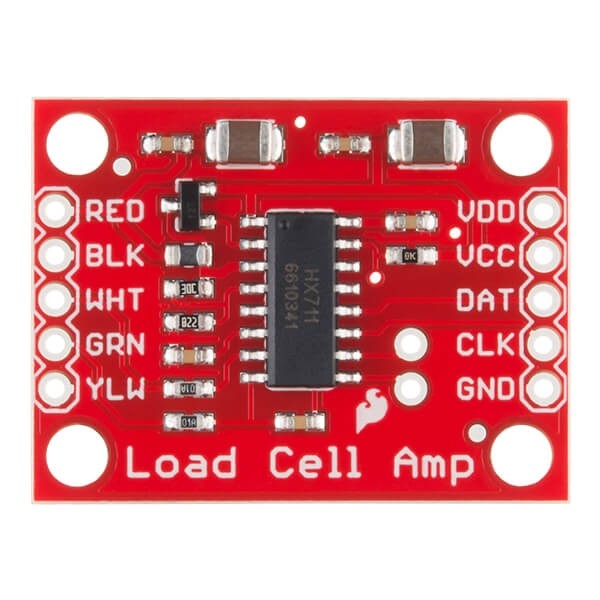

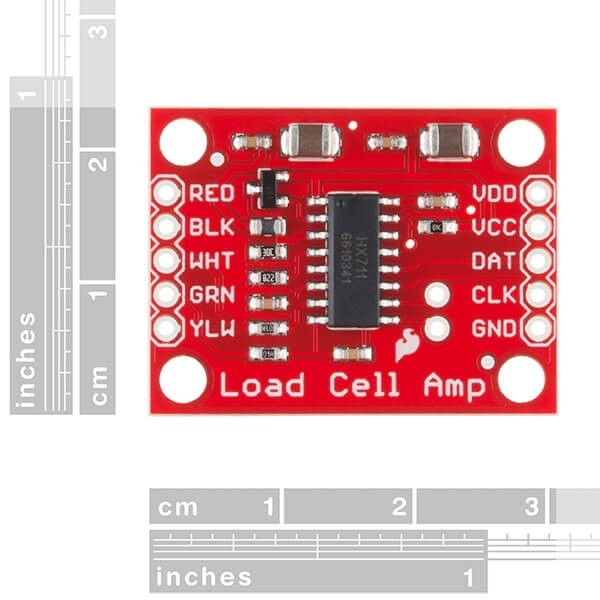

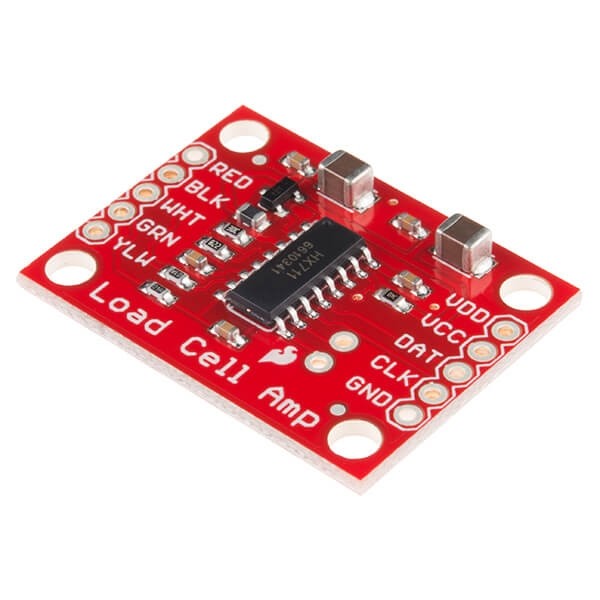

SparkFun Yük Hücresi Amplifikatörü, ağırlığı ölçmek için yük hücrelerini kolayca okumanıza olanak tanıyan HX711 IC için küçük bir devre kartıdır. Amplifikatörü mikrodenetleyicinize bağlayarak yük hücresinin direncindeki değişiklikleri okuyabileceksiniz ve bazı kalibrasyonlarla çok doğru ağırlık ölçümleri elde edebileceksiniz. Bu, kendi endüstriyel ölçeğinizi, proses kontrolünüzü veya basit varlık algılamanızı oluşturmak için kullanışlı olabilir.

SparkFun Yük Hücresi Amplifikatörü'nün bu sürümü, özellikle istediğiniz birkaç değişikliği içeriyor! Analog ve dijital kaynağı ayırdık, ayrıca dijital besleme için 3.3uH indüktör ve 0.1uF filtre kondansatörü ekledik. Daha fazlasına mı ihtiyacınız var? Ödemeye SparkFun Qwiic Ölçeği . HX711'in tüm özelliklerine sahiptir, ancak ek kitaplık desteği, gerçek bir I2C arayüzü ve lehimleme gerektirmez!

HX711, iletişim için iki kablolu bir arabirim (Saat ve Veri) kullanır. Herhangi bir mikro denetleyicinin GPIO pinleri çalışmalıdır ve HX711'den verilerin okunmasını kolaylaştıran çok sayıda kitaplık yazılmıştır. Daha fazla bilgi için aşağıdaki bağlantı kılavuzunu kontrol edin.

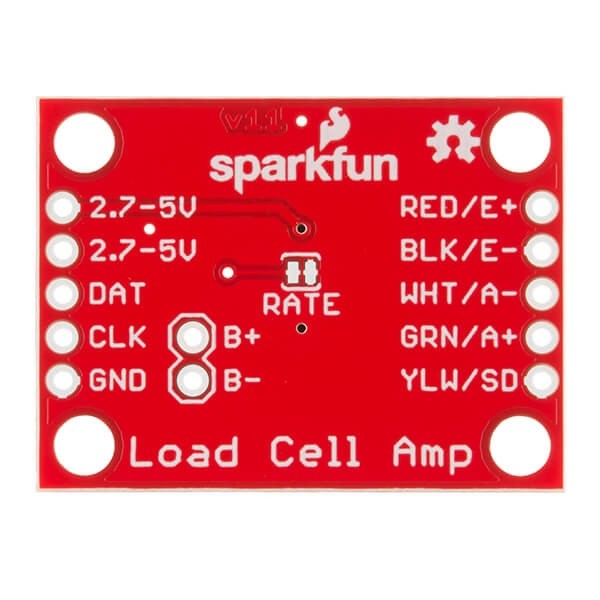

Yük hücreleri , HX711'e bağlanmak için dört telli bir Wheatstone köprü konfigürasyonu kullanır. Bunlar genellikle KIRMIZI, BLK, WHT, GRN ve YLW renklidir. Her renk, yük hücrelerinin geleneksel renk kodlamasına karşılık gelir:

• Kırmızı (Uyarma+ veya VCC)
• Siyah (Uyarma veya GND)
• Beyaz (Amplifikatör-, Sinyal- veya Çıkış-)
• Yeşil (A+, S+ veya O+)
• Sarı (Kalkan)

YLW pimi, gerinim ölçere bağlı olmayan ancak dış EMI'ye (elektromanyetik parazit) karşı topraklama ve koruma için kullanılan isteğe bağlı bir giriş görevi görür. Lütfen bazı yük hücrelerinin renk kodlamasında küçük farklılıklar olabileceğini unutmayın.

Özellikleri

• Çalışma Gerilimi: 2.7V--5V
• Çalışma Akımı: < 1.5mA
• Seçilebilir 10SPS veya 80SPS çıkış veri hızı
• Eşzamanlı 50 ve 60Hz besleme reddi

Dökümanlar

• Ürün Şeması
• Eagle Dosyaları
• Bağlantı Kılavuzu
• Yük Hücrelerine Başlarken
• Veri sayfası (HX711)
• GitHub (Tasarım Dosyaları ve Örnek Kod)
• GitHub (Kütüphane)
