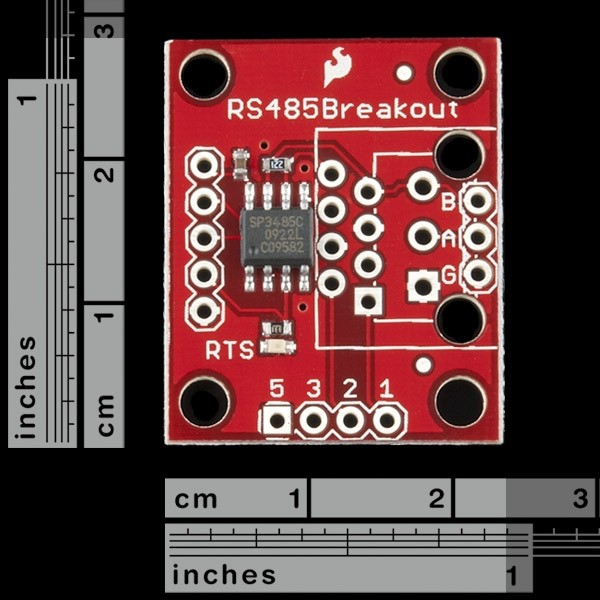

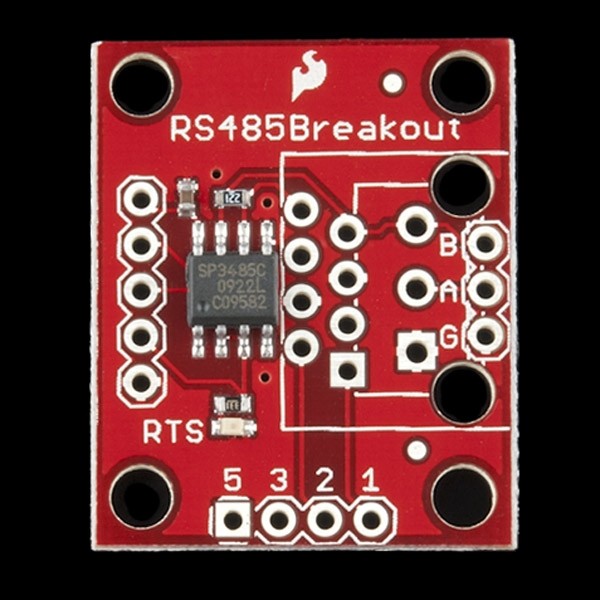

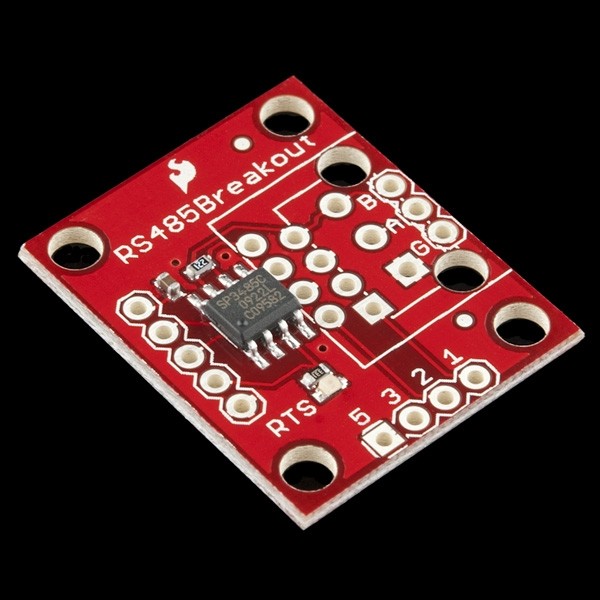

SparkFun Alıcı-Verici Breakout - RS-485

Bu, bir UART seri akışını RS-485'e dönüştürecek olan SP3485 RS-485 alıcı-verici IC için bir devre kartıdır. SP3485, yarı çift yönlü bir alıcı-vericidir, bu nedenle bir seferde yalnızca tek yönlü iletişim kurabilir, ancak 10 Mbps'ye kadar iletim hızlarına ulaşabilir. Bu kart çok düşük miktarda güç gerektirir ve tek bir +3.3VDC kaynağından çalışabilir.

Bu devre kartı, şemada gösterilen SP3485 RS-485 alıcı-verici, filtre kapasitörü ve diğer bileşenleri içerir. RS-485 çıkışını üç farklı bağlantıya ayırdık: (1) bir RJ-45 konektörü, (2) 3 pimli 3,55 mm vidalı terminal ve (3) 3 pimli 0,1 inç adım başlığı; hiçbiri bu çıkış konektörlerinden biri doldurulmuş olarak gelir.

Özellikler

• SP3485 RS-485 alıcı-verici ve destekleyici bileşenlerle tam donanımlı
• Tek bir +3.3V beslemeden çalışır
• +5.0V mantığı ile birlikte çalışabilir
• RS-485 giriş/çıkış, RJ-45 konektörüne, 3,5 mm vidalı terminale ve 0,1 inç adım başlığına bölünmüştür
• RTS hattına bağlı Sürücü/Alıcı Etkinleştirme
• -7V - +12V Ortak Mod Giriş Voltaj Aralığı
• Seri veri yolunda 32'ye kadar alıcı-vericiye izin verir
• Sürücü Çıkışı Kısa Devre Koruması
• 9x1.0"

Dokümanlar

Şematik

Datasheet (SP3485)

Github
