TTL UART'dan CAN Mini Modülü

UART-CAN Dönüştürücü Modül

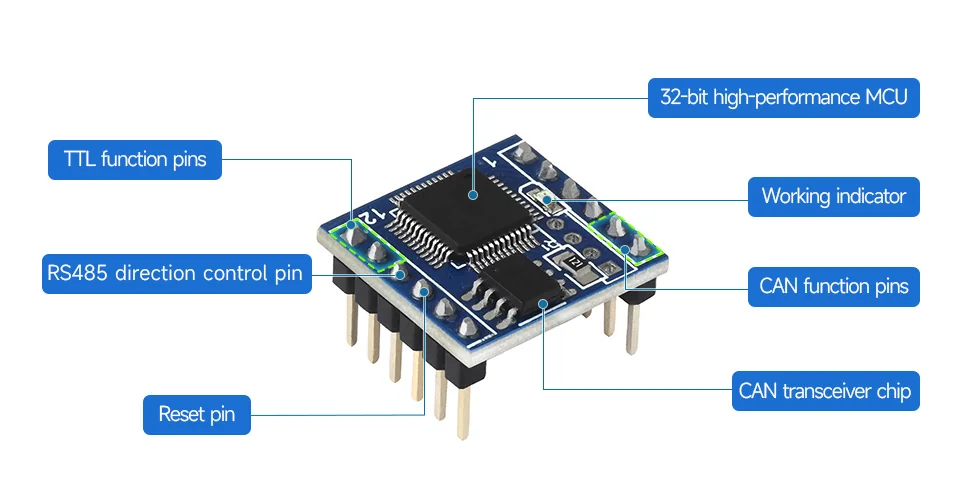

Dahili mikrodenetleyici (MCU) ve CAN alıcı-verici sistemi ile donatılmış UART-CAN dönüştürücü modül. Uygulanan dönüştürme algoritması, basit konfigürasyon imkânı sunar ve CAN 2.0A (standart frame) ile CAN 2.0B (extended frame) standartlarını destekler. Modül, CAN bus üzerinde yalnızca belirli aralık ve tipte veriyi alacak şekilde 14 adet konfigüre edilebilir filtre setine sahiptir.

Dönüştürücü 4 çalışma modu sunar: şeffaf dönüştürme, şeffaf dönüştürme (identifier ile), format dönüştürme ve Modbus RTU protokol dönüştürme. Ayrıca, iletim sırasında veri kaybını önlemek için dahili CAN tamponu bulunur. Cihaz yazılımı TTL arayüzü üzerinden güncellenebilir, bu sayede fonksiyonları bireysel ihtiyaçlara göre uyarlamak mümkündür. Sistem pinleri, standart 2,54 mm aralıklı goldpin pinler ile erişilebilir ve dönüştürücü 3,3 V voltaj ile çalışır. CAN bus tabanlı cihaz tasarımı ve prototipleme için ideal bir seçimdir.

Özellikler:

• 32-bit MCU

• CAN iletişimi: CAN2.0A (standart frame) ve CAN 2.0B (extended frame) destekler

• ESD ve dalgalanma koruması

• CAN baud hızı: 10Kbps – 1000Kbps

• TTL çalışma voltajı: 3,3 V

• TTL baud hızı: 1200 bps – 460800 bps

• Dahili modül çalışma göstergesi

• Reset / fabrika ayarı

• Güç kaynağı: 3,3 V

• Akım tüketimi: 40 mA

• Çalışma sıcaklığı: -40°C – 85°C

• Çalışma nem aralığı: %5 – %95 bağıl nem

• Boyutlar: 19 x 17,3 mm
