Teensy 4.1, Lockable

Teensy 4.1 Lockable – 600 MHz ARM Cortex-M7 Geliştirme Kartı

Teensy 4.1 Lockable, 600 MHz ARM Cortex-M7 işlemcisi, 1 MB RAM ve 8 MB Flash belleği ile yüksek performans ve geniş bağlantı seçenekleri gerektiren profesyonel gömülü sistem projeleri için geliştirilmiş güçlü bir mikrodenetleyici geliştirme kartıdır.

Standart Teensy 4.1 platformunun geniş I/O kapasitesini ve gelişmiş bağlantı özelliklerini koruyan Lockable sürüm, bunlara ek olarak üretim aşamasında yazılım ve fikri mülkiyet güvenliği sağlayan özel güvenlik özellikleri sunar.

Kart; dahili 10/100 Mbit Ethernet PHY, microSD kart yuvası, USB Host bağlantısı, 55 I/O pini ve genişletilebilir bellek mimarisi sayesinde IoT, endüstriyel otomasyon, robotik, ağ bağlantılı cihazlar ve yüksek performanslı gömülü sistemler için güçlü bir platform oluşturur.

Teensy 4.1 Lockable Nedir?

Teensy 4.1 Lockable, prototip geliştirme aşamasını tamamlayarak seri üretime ve ticari ürüne geçmek isteyen geliştiriciler için tasarlanmış özel bir Teensy 4.1 sürümüdür.

Kartın eFuse mekanizmasına erişim sağlayan Lockable yapı sayesinde cihaz kalıcı olarak güvenli moda alınabilir. Benzersiz şifreleme anahtarının programlanmasının ardından uygulama kodu şifrelenerek yetkisiz kişilerin yazılımı okuması, kopyalaması veya değiştirmesi zorlaştırılır.

Güvenli mod etkinleştirildiğinde JTAG debug bağlantısı kalıcı olarak devre dışı bırakılır ve mikrodenetleyici yalnızca yetkilendirilmiş anahtarla şifrelenmiş kodu çalıştıracak şekilde yapılandırılır.

Önemli Uyarı: Güvenlik kilitleme işlemi tek yönlü ve geri döndürülemezdir. eFuse ayarlarının yanlış yapılması kartın kalıcı olarak kullanılamaz hale gelmesine neden olabilir. Bu nedenle prototip ve geliştirme aşamalarında standart Teensy 4.1 kullanılması önerilir.

600 MHz ARM Cortex-M7 İşlemci

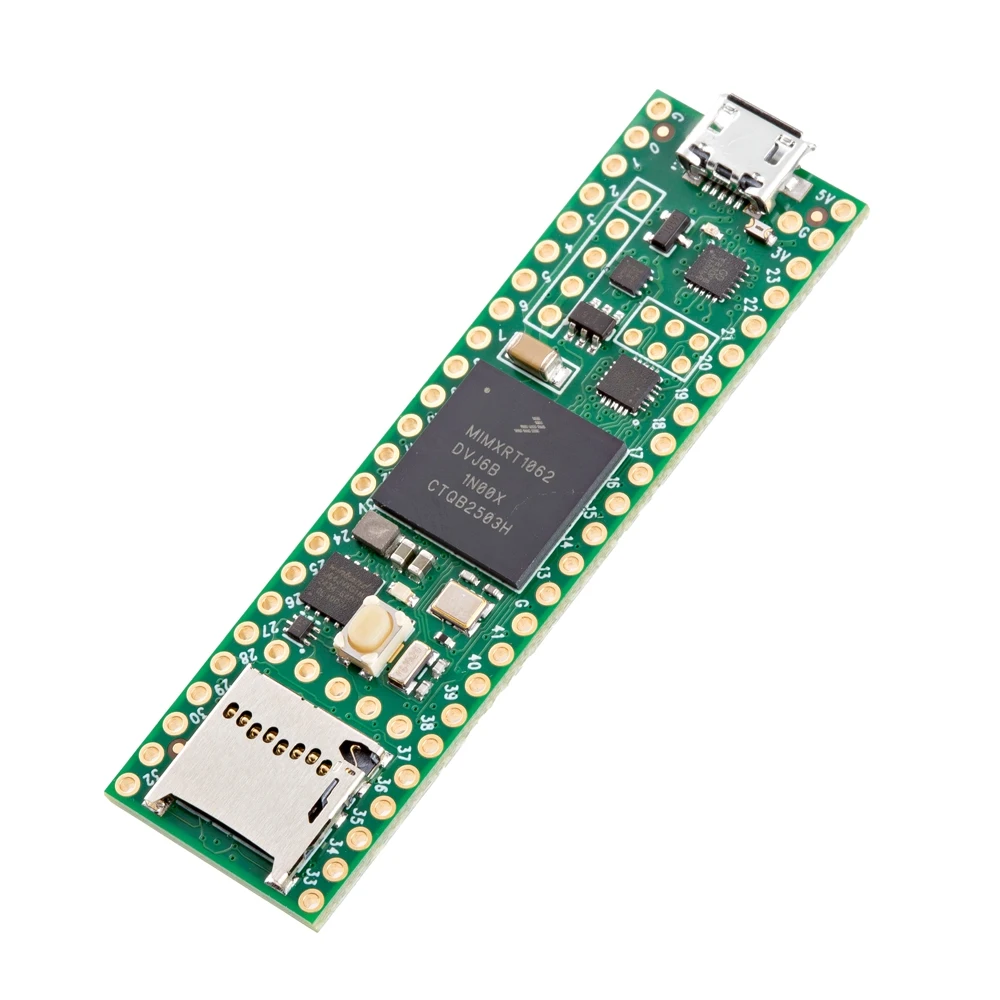

Teensy 4.1 Lockable'ın merkezinde NXP MIMXRT1062DVJ6B mikrodenetleyicisi bulunur. 600 MHz hızında çalışan ARM Cortex-M7 işlemci, düşük gecikmeli gerçek zamanlı işlem kapasitesi ve yüksek performanslı çevre birimleriyle mikrodenetleyici tabanlı uygulamalarda güçlü bir performans sunar.

Teensy 4.1'de kullanılan 196 pinli işlemci paketi, standart Teensy 4.0'a kıyasla daha fazla I/O bağlantısının karta taşınmasını mümkün kılar. Böylece Ethernet, SDIO ve USB Host gibi gelişmiş özellikler doğrudan kullanılabilir.

Cortex-M7 İşlemci Özellikleri

• 600 MHz ARM Cortex-M7
• Dual-Issue Superscalar işlem mimarisi
• Branch Prediction desteği
• Donanımsal Floating Point Unit (FPU)
• 32-bit float ve 64-bit double hesaplama desteği
• Yüksek hızlı DMA
• Düşük gecikmeli gerçek zamanlı işlem
• Donanımsal kriptografi desteği

Cortex-M7'nin gelişmiş işlem mimarisi; matematiksel hesaplamalar, sinyal işleme, robotik algoritmaları, ses işleme ve gerçek zamanlı kontrol uygulamalarında yüksek performans sağlar.

1 MB RAM ve 8 MB Flash Bellek

Teensy 4.1 Lockable, yüksek işlem gücünü desteklemek için 1 MB RAM ve 8 MB Flash bellek sunar.

Toplam 1 MB RAM'in 512 KB'lık bölümü Tightly Coupled Memory (TCM) olarak kullanılabilir. Bu özel bellek mimarisi, Cortex-M7 işlemcisinin verilere çok düşük gecikmeyle erişmesini sağlayarak gerçek zamanlı uygulamalarda performansı artırır.

Kart üzerinde bulunan 8 MB Flash bellek, Teensy 4.0'daki 2 MB Flash kapasitesinin dört katıdır. Bu geniş kapasite; daha büyük yazılımlar, veri tabloları, grafikler ve kapsamlı gömülü uygulamalar için daha fazla depolama alanı sağlar.

Harici Bellek Genişletme

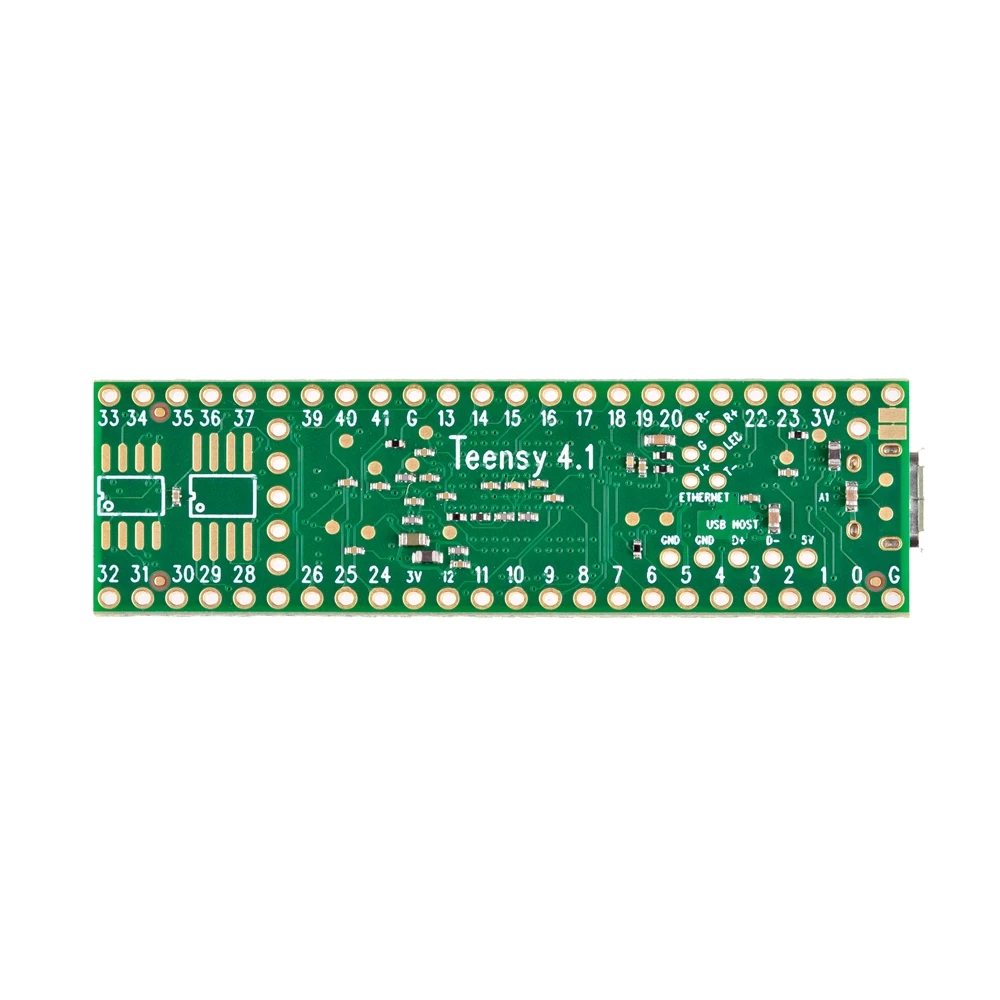

Teensy 4.1'in alt kısmında bulunan iki özel lehimleme noktası sayesinde harici bellek eklenebilir.

Uygun bellek bileşenleri kullanılarak:

• 16 MB'a kadar PSRAM
• QSPI Flash bellek

eklenebilir.

Bu özellik, büyük veri kümeleriyle çalışan veya dahili belleğin yetersiz kaldığı profesyonel projeler için önemli bir genişletme imkânı sunar.

Ethernet, microSD ve USB Host Desteği

Teensy 4.1 Lockable'ın en önemli avantajlarından biri, yüksek işlem gücünü geniş bağlantı seçenekleriyle bir araya getirmesidir.

10/100 Mbit Ethernet

Kart üzerinde 10/100 Mbit Ethernet PHY bulunur. Bu sayede ağ bağlantılı cihazlar ve endüstriyel Ethernet uygulamaları için harici bir Ethernet çözümü eklemeden kullanılabilir.

microSD Kart Yuvası

Dahili microSD kart yuvası, büyük miktarda verinin depolanmasını ve okunmasını sağlar.

Veri kaydı, sensör verilerinin saklanması, medya dosyaları ve IoT uygulamalarında kullanılabilir.

USB Host

Dahili USB Host portu, USB cihazlarının Teensy 4.1'e bağlanmasına olanak tanır. Klavye, MIDI cihazları, USB bellekler ve çeşitli USB çevre birimleri gibi cihazlarla projeler geliştirilebilir.

Genişletilmiş I/O Kapasitesi

Teensy 4.1, büyük projeler için tasarlanmış geniş I/O yapısına sahiptir.

Kartta toplam 55 I/O pini, 42 breadboard uyumlu I/O ve 18 analog giriş bulunur.

Bu yapı sayesinde aynı projede çok sayıda:

• Sensör
• Motor sürücüsü
• Ekran
• Haberleşme modülü
• Röle
• Tuş takımı
• Encoder
• Aktüatör

kullanılabilir.

Gelişmiş Haberleşme ve Çevre Birimleri

Teensy 4.1 Lockable, farklı donanım ve haberleşme protokollerini destekleyen geniş bir çevre birimi setine sahiptir.

• 3 × SPI
• 8 × Serial
• 3 × CAN Bus
• 1 × CAN FD
• 3 × I2C
• 2 × I2S Digital Audio
• 1 × S/PDIF Digital Audio
• 1 × SDIO
• 35 × PWM
• 18 × Analog Input
• 32 × DMA kanalı
• 55 toplam I/O

Bu özellikler Teensy 4.1 Lockable'ı çok sayıda harici bileşenle aynı anda çalışması gereken karmaşık elektronik sistemler için uygun hale getirir.

Üretim Seviyesinde Kod Güvenliği

Teensy 4.1 Lockable'ın standart Teensy 4.1'den ayrıldığı en önemli noktalardan biri kod güvenliği ve cihaz kilitleme özellikleridir.

Güvenlik yapılandırması kullanılarak:

• Uygulama kodunun yetkisiz okunması engellenebilir.
• Yazılım kopyalamaya karşı korunabilir.
• Fikri mülkiyetin korunmasına yardımcı olunabilir.
• Yetkisiz kod değişiklikleri önlenebilir.
• JTAG debug portu kalıcı olarak devre dışı bırakılabilir.
• Cihaz yalnızca yetkilendirilmiş şifrelenmiş uygulamaları çalıştıracak şekilde yapılandırılabilir.

Bu yapı özellikle OEM ürünler, ticari elektronik cihazlar ve seri üretim projeleri için önemlidir.

Güç Yönetimi ve RTC

Teensy 4.1 Lockable, yaklaşık 100 mA seviyesindeki çalışma tüketimiyle yüksek işlem performansını verimli bir güç yönetimi yapısıyla birleştirir.

Dinamik Clock Scaling

İşlemci çalışma frekansı uygulamanın ihtiyaçlarına göre değiştirilebilir. Bu özellik performans ve güç tüketiminin proje gereksinimlerine göre optimize edilmesine yardımcı olur.

Power On/Off

Özel On/Off pini sayesinde kartın 3.3V güç beslemesi kontrol edilebilir. Özellikle batarya ile çalışan uygulamalarda güç yönetimi açısından avantaj sağlar.

RTC Desteği

VBAT pinine uygun bir düğme pil bağlandığında gerçek zamanlı saat (RTC), ana güç kapalıyken dahi tarih ve saat bilgisini koruyabilir.

Overclock

Teensy 4.1, ileri seviye kullanıcılar için 600 MHz'in üzerinde çalışma hızlarını destekleyebilir. Bu özellik maksimum işlem performansı gerektiren uygulamalarda ek esneklik sunar.

Teensy 4.1 Lockable Kullanım Alanları

Teensy 4.1 Lockable; yüksek işlem gücü, geniş I/O kapasitesi, Ethernet, microSD, USB Host ve kod güvenliği özellikleri sayesinde birçok profesyonel uygulamada kullanılabilir:

• Gömülü sistem geliştirme
• Endüstriyel otomasyon
• Robotik sistemler
• IoT cihazları
• Ağ bağlantılı cihazlar
• Veri toplama sistemleri
• Sensör ağları
• Motor kontrol uygulamaları
• Endüstriyel kontrol sistemleri
• Ses ve dijital sinyal işleme
• Veri kaydı ve logger uygulamaları
• Ticari elektronik ürünler
• OEM ürün geliştirme
• Seri üretim projeleri
• Güvenli firmware gerektiren cihazlar

Teensy 4.1 Lockable Kimler İçin Uygun?

Teensy 4.1 Lockable, yüksek performanslı bir mikrodenetleyiciye, geniş bağlantı seçeneklerine ve üretim aşamasında yazılım güvenliğine ihtiyaç duyan profesyonel kullanıcılar için uygundur.

Özellikle elektronik mühendisleri, gömülü sistem geliştiricileri, robotik geliştiricileri, IoT üreticileri, OEM firmalar ve ticari ürün geliştiren şirketler için güçlü bir çözüm sunar.

Prototipleme ve geliştirme aşamasında ise güvenlik kilitleme işlemi geri döndürülemez olduğundan standart Teensy 4.1 kullanılması tavsiye edilir.

Teensy 4.1 Lockable Teknik Özellikleri

Özellik	Değer
Mikrodenetleyici	NXP MIMXRT1062DVJ6B
İşlemci	ARM Cortex-M7
Maksimum CPU Hızı	600 MHz
RAM	1024 KB
Tightly Coupled RAM	512 KB
Flash Bellek	8 MB
USB Host	Var
Ethernet	10/100 Mbit
Ethernet PHY	DP83825
microSD	Var
Toplam I/O	55
Breadboard Uyumlu I/O	42
Analog Giriş	18
PWM	35
SPI	3
I2C	3
Serial	8
CAN Bus	3
CAN FD	1
I2S	2
S/PDIF	1
SDIO	1
DMA	32 kanal
RTC	Var
Donanımsal Kriptografi	Var
Rastgele Sayı Üreteci	Var
PSRAM Desteği	16 MB'a kadar
Form Faktörü	2,4 x 0,7 inç

Kutu İçeriği

• 1 × Teensy 4.1 Lockable Geliştirme Kartı

Not: Ürün pin header içermez. Breadboard kullanımı ve bağlantılar için uygun header setinin ayrıca temin edilmesi gerekir.

Sık Sorulan Sorular

Teensy 4.1 Lockable nedir?

Teensy 4.1 Lockable, 600 MHz ARM Cortex-M7 işlemci, 8 MB Flash, 1 MB RAM, Ethernet, microSD ve USB Host gibi gelişmiş özelliklere sahip, ayrıca üretim aşamasında kod güvenliği sağlayan profesyonel bir mikrodenetleyici geliştirme kartıdır.

Teensy 4.1 Lockable ile normal Teensy 4.1 arasındaki fark nedir?

Temel donanım platformu aynı olmakla birlikte Lockable sürüm, eFuse tabanlı güvenlik yapılandırmasına ve cihazı kalıcı olarak güvenli moda alma özelliğine sahiptir.

Teensy 4.1 Lockable prototip geliştirmek için uygun mudur?

Geliştirme yapılabilir ancak güvenlik kilitleme işlemi geri döndürülemez. Bu nedenle prototip ve test süreçlerinde standart Teensy 4.1 kullanılması önerilir.

Teensy 4.1 Lockable'da Ethernet var mı?

Evet. Kart üzerinde 10/100 Mbit Ethernet PHY bulunur ve ağ bağlantılı projeler için kullanılabilir.

Teensy 4.1 Lockable'da microSD kart desteği var mı?

Evet. Kart üzerinde dahili microSD kart yuvası bulunur.

Teensy 4.1 Lockable ne kadar Flash belleğe sahip?

Teensy 4.1 Lockable üzerinde 8 MB Flash bellek bulunur. Bu kapasite, Teensy 4.0'daki 2 MB Flash belleğin dört katıdır.

Teensy 4.1 Lockable'a harici RAM eklenebilir mi?

Evet. Kartın altındaki özel bağlantı noktaları üzerinden 16 MB'a kadar PSRAM veya QSPI Flash bellek eklenebilir.
