SparkFun GNSS Flex Phat - LG580P

SparkFun LG580P GNSS Flex pHAT – Raspberry Pi için RTK ve Heading Destekli Profesyonel GNSS Çözümü

SparkFun LG580P GNSS Flex pHAT, Raspberry Pi ile yüksek hassasiyetli konum ve yönelim (heading) tespiti yapmak isteyen kullanıcılar için geliştirilmiş, hepsi-bir-arada bir geliştirme kartıdır. Güçlü Quectel LG580P GNSS modülü ile esnek GNSS Flex pHAT taşıyıcı kartını bir araya getiren bu çözüm, santimetre seviyesinde RTK konum doğruluğu ve gerçek zamanlı heading verisi sunar.

Akıllı robotlar, hassas tarım uygulamaları, otonom araç projeleri ve ileri seviye navigasyon sistemleri için ideal olan bu ürün, Samm Market güvencesiyle uygun fiyat, kaliteli ürün ve ürün garantisi avantajlarıyla sunulmaktadır.

Üretici firma kaynakları için tıklayınız.

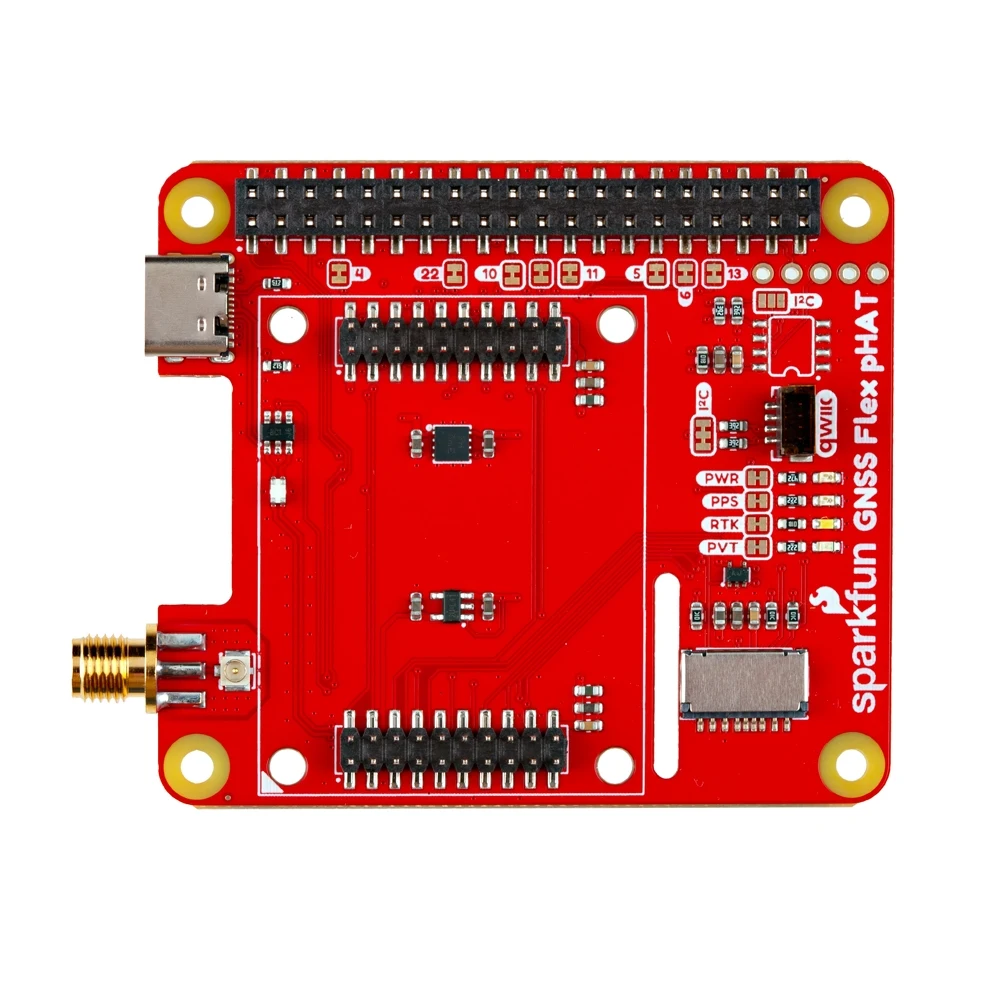

GNSS Flex pHAT – Raspberry Pi ile Modüler ve Güvenli Entegrasyon

GNSS Flex pHAT, Raspberry Pi ile SparkPNT modüler GNSS ekosistemi arasında köprü görevi görür. Uzatılmış 40-pin GPIO başlığı üzerinden güvenli şekilde monte edilir ve GNSS modülüyle standart 2x10 pin başlıklar aracılığıyla bağlantı kurar. Bu yapı sayesinde, gelecekte modül değişimi ve yükseltme işlemleri son derece kolaydır.

Bağlantı Avantajları

• Raspberry Pi Uyumu: Standart 40-pin GPIO başlığı ile doğrudan ve güvenli bağlantı
• Montaj Donanımı Dahil: Standoff’lar, vidalar ve uzatılmış başlık ile sağlam ve düzenli kurulum

Yüksek Hassasiyetli RTK Konumlama ve Heading

Bu pHAT’in merkezinde yer alan LG580P GNSS alıcısı, dinamik uygulamalar için eksiksiz bir navigasyon çözümü sunar.

RTK + Heading Desteği

• Santimetre Seviyesinde Konum Doğruluğu
• Otonom kontrol ve navigasyon için kritik öneme sahip yüksek hassasiyetli yönelim (attitude & heading) verisi

Quad-Band ve Çoklu Uydu Desteği

• L1, L2, L5 ve L6/E6 bantlarını eş zamanlı alım
• Desteklenen takımyıldızlar:
  GPS, GLONASS, Galileo, BeiDou (BDS), QZSS ve NavIC
• Zorlu koşullarda (şehir kanyonları, yoğun ağaç örtüsü vb.) hızlı konum sabitleme

Gelişmiş Anti-Jamming Teknolojisi

• Dahili algoritmalar sayesinde elektromanyetik girişimlerin tespiti ve bastırılması
• Karmaşık RF ortamlarında güvenilir çalışma

LG580P, 20 Hz’e kadar konum ve heading güncelleme hızı ile yüksek hızlı robotik ve araç kontrol sistemleri için idealdir.

Geniş Düzeltme ve PPP Desteği

• RTK / RTCM düzeltme formatları ile uyumlu
• SBAS Desteği:
  WAAS, EGNOS, BDSBAS, MSAS, GAGAN, KASS, ASECNA, SouthPAN, SDCM
• PPP Servisleri Desteği:
  BDS PPP-B2b, QZSS CLAS, MADOCA-PPP, Galileo HAS*

* Not: Quectel’e göre I²C arayüzü ve bazı PPP düzeltmeleri (ör. HAS E6) ilerleyen firmware güncellemeleriyle aktif edilecektir.

Anten ve Bağlantı Bilgileri

Bu ürünün çalışabilmesi için harici GNSS antenleri gereklidir.

• GNSS Flex Modül üzerinde 2 adet U.FL anten konnektörü
• GNSS Flex pHAT üzerinde, U.FL ile köprülenebilen SMA konnektör
• U.FL – U.FL veya SMA – U.FL kablolar ile sağlam bağlantı imkanı

Varsayılan olarak Raspberry Pi’nin ana seri portu
TX: GPIO14 (Pin 8) / RX: GPIO15 (Pin 9) kullanılır.
İhtiyaca göre farklı arayüzler de yapılandırılabilir.

Kutu İçeriği

• 1x SparkFun GNSS Flex pHAT
• 1x SparkPNT GNSS Flex Modülü – LG580P
• 1x U.FL – U.FL Mini Koaksiyel Kablo (50 mm)
• 1x SMA – U.FL Kablo (150 mm)
• 1x Uzun GPIO Dişi Header (2x20 pin)
• 4x Alüminyum Hex Standoff (M2.5, 16 mm)
• 8x Phillips Vida (M2.5 x 8 mm)

Kutu İçeriğine Dahil Olmayanlar

• Raspberry Pi (veya benzeri SBC)
• GNSS Antenleri
• SparkPNT Logo

Teknik Özellikler

GNSS Flex pHAT

• Raspberry Pi için 40-pin soket
• GNSS Flex modüller için 40-pin başlık
• 2 adet 2x20 pin, 2 mm pitch erkek başlık
• Güç: 3.3V, yedek güç desteği
• USB veri, UART (x4), I2C*, PPS (x2)
• USB-C konnektör
• U.FL & SMA anten bağlantıları
• microSD kart yuvası
• Qwiic konnektör*
• LED göstergeler: PWR, PPS, RTK, PVT
• 24 adet jumper (GPIO, LED ve I2C izolasyonu)

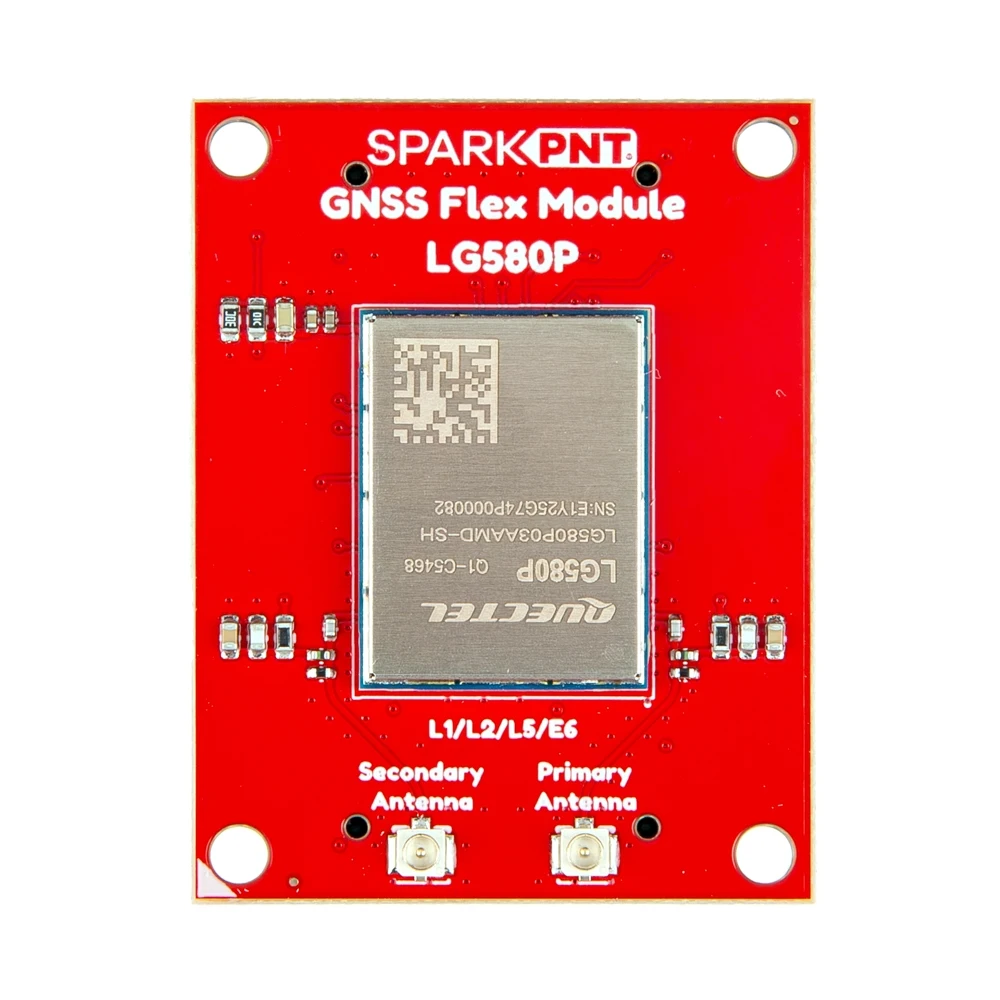

LG580P GNSS Flex Modülü

• Quectel LG580P Quad-Band GNSS Modülü
• Eş zamanlı sinyal alımı: 5 + QZSS
• Frekans bantları: L1, L2, L5, E6
• GNSS Takımyıldızları:
  GPS, GLONASS, Galileo, BeiDou, QZSS, NavIC
• SBAS Sistemleri:
  WAAS, SDCM, EGNOS, BDSBAS, MSAS, GAGAN, KASS, ASECNA, SouthPAN
• 2 adet U.FL GNSS anten konnektörü (aktif, çok bantlı)

Bu ürün, Raspberry Pi tabanlı RTK GNSS ve heading çözümleri arayan profesyoneller için Samm Market’te sunulan yüksek hassasiyetli, kaliteli ve garantili bir çözümdür.
