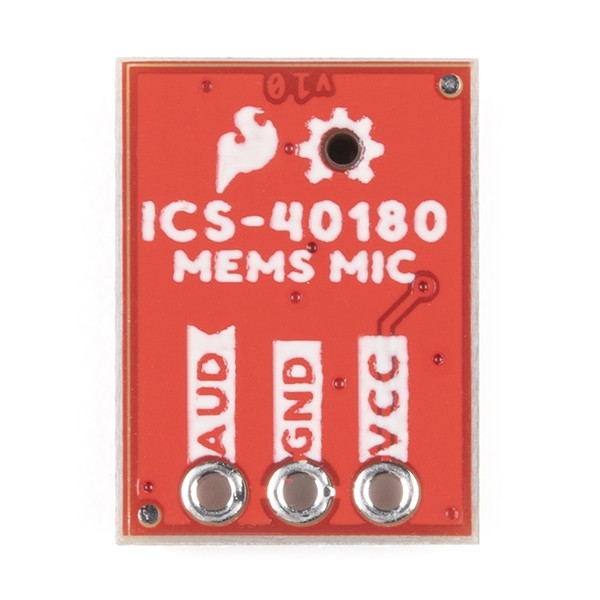

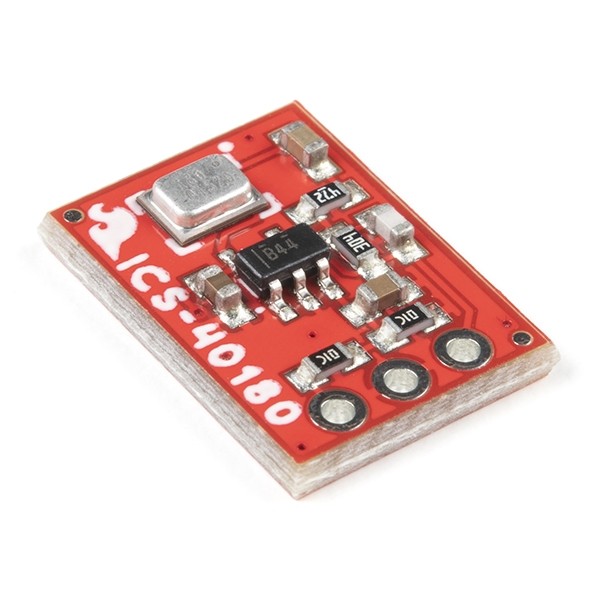

SparkFun Analog MEMS Mikrofon Breakout - ICS-40180

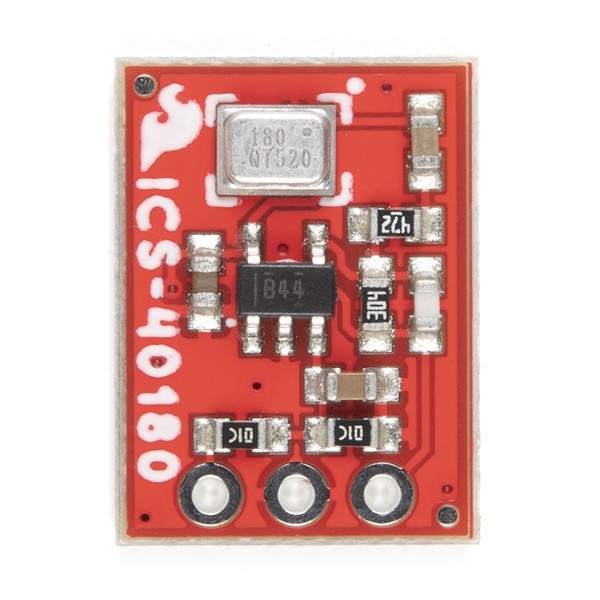

SparkFun Analog MEMS Mikrofon Çıkışı, InvenSense ICS-40180 analog mikrofonla çalışmayı kolaylaştırır. Bu kart, mikrofon çıkışını kullanılabilir bir düzeye getirmek için bir OpAmp'e sahiptir ve bir mikro denetleyici veya SparkFun Spectrum Shield gibi bir şey üzerindeki bir ADC'ye doğrudan takmanıza olanak tanır.

OpAmp, sinyali yükseltmeye ek olarak 1/2 VCC'lik bir ön gerilim voltajı ekler. Normal konuşma sesi gibi ses kaynakları mikrofondan birkaç metre uzaktayken, AUD çıkış sinyali yaklaşık 200mV tepeden tepeye olacaktır. Ayrıca, bu düşük profilli mikrofonun alt tarafında bağlantı noktası bulunduğunu, böylece mikrofonun muhafazanızın dış yüzeyine aynı hizada monte edilebileceğini unutmayın. Bu mikrofon çok yönlüdür, yani her yönden ses kaynaklarını almak için iyi bir iş çıkarır.

Özellikler:

• 60Hz ve 19.7kHz'de -3dB yavaşlama
• 1.5VDC ila 3.6VDC besleme voltajı
• Rahatça 40mW çıkış vermelidir
• OPA344, 600Ω çıkış empedansı sağlar
• 65dBA'lık SNR

Dokümanlar:

Şematik

Pano Boyutları

Bağlantı Kılavuzu

Datasheet (ICS-40180)

GitHub Donanım Deposu
