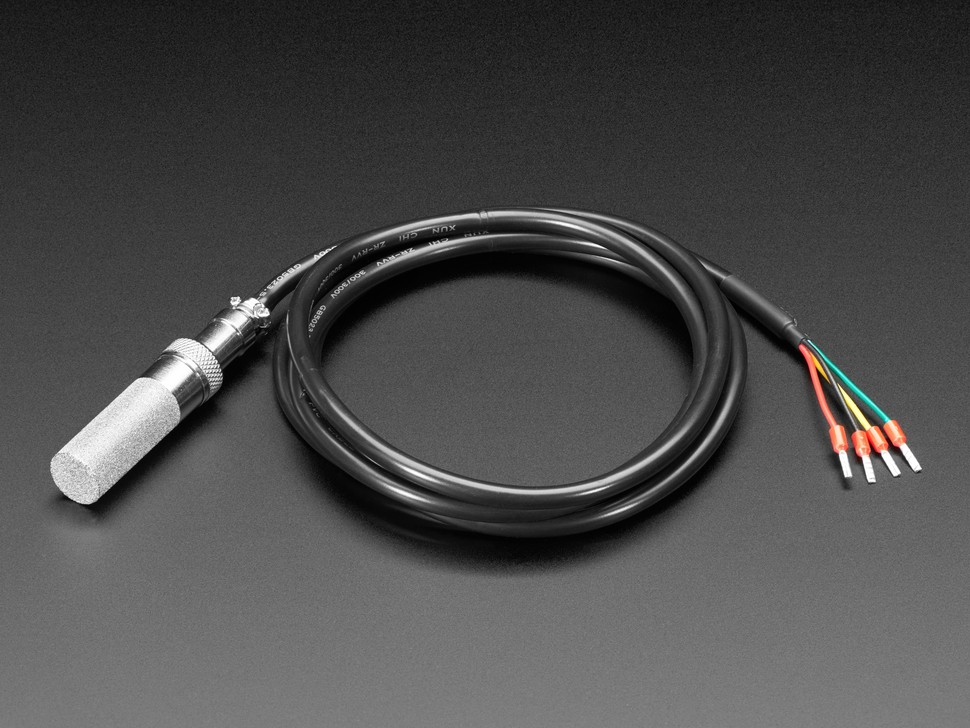

SHT-30 Mesh korumalı Sıcaklık Nem Sensörü

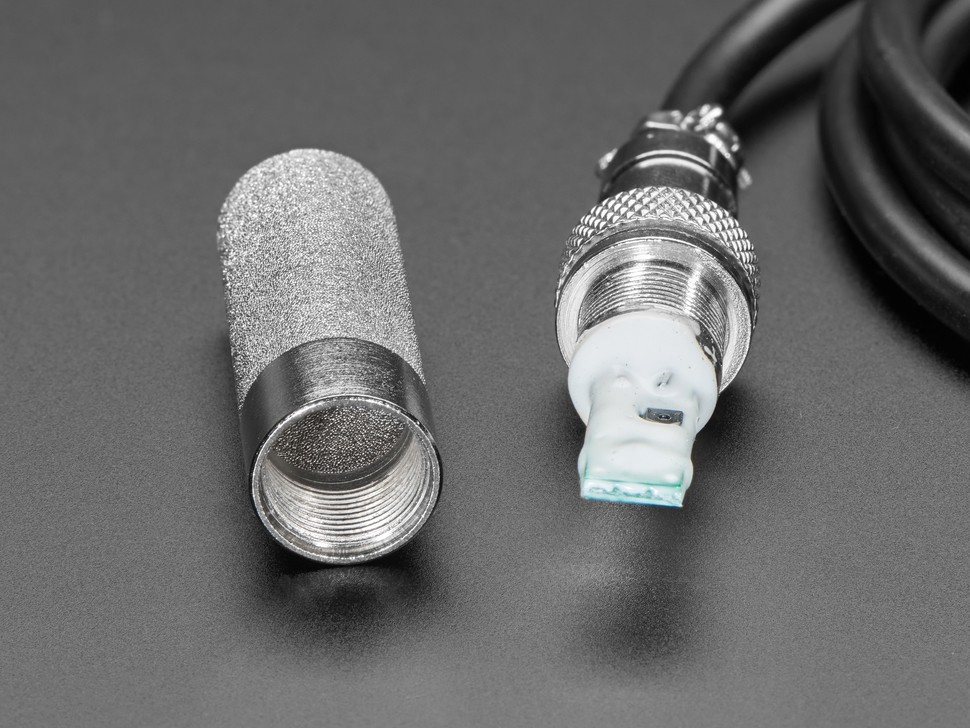

Bu SHT-30 tabanlı sıcaklık/nem sensörü ile bir sonraki dış mekan sensör projenizi bir üst seviyeye taşıyın. Sensör, Sensirion'un çift kullanımlı sensör modülünü sinterlenmiş metal ağ kaplama içinde barındırır. Bu kaplama, suyun sensörün gövdesine sızarak zarar vermesini önlerken havanın geçmesine izin vererek dışarıdaki nemi ölçmesini sağlar. Suya daldırılacak şekilde tasarlanmış olmasına rağmen, uzun süreli daldırmadan (bir seferde 1 saatten fazla) kaçınmak her zaman en iyisidir ve tabii ki yalnızca sıcaklık ölçümleri sağlar. Bu amaçla, metal kaplamalı sıcaklık sensörlerimiz daha iyi olacaktır! Bu sensör, dış mekanda hava durumu takibi için yerleştirmek amacıyla en iyisidir.

SHT30-D sensörü, çoğu kullanım için mükemmel ±%2 bağıl nem ve ±0.5°C doğruluğa sahiptir. Önceki SHT sensörlerinden farklı olarak, bu sensör gerçek bir I2C arayüzüne sahiptir.

Sensör, esasen 4 veri/güç kablosu dışarı çıkarılmış bir Sensirion SHT-30 dijital sensördür (tıpkı buradaki breakout'umuz gibi), böylece herhangi bir SHT-3x kodu bir mikrodenetleyici için çalışacaktır. Arduino ve CircuitPython/Python için olan eğitici yazıyı inceleyin ve daha fazlasını öğrenin!

1 metre uzunluğundaki kabloda dört tel bulunur: Kahverengi/Kırmızı = VCC (3-5VDC), Siyah = Toprak, Sarı = Saat, Yeşil/Mavi = Veri (bazen veri ve saat kablolarının yer değiştirdiği sensörler duyuyoruz, lütfen her iki şekilde de deneyin).

Teknik Detaylar

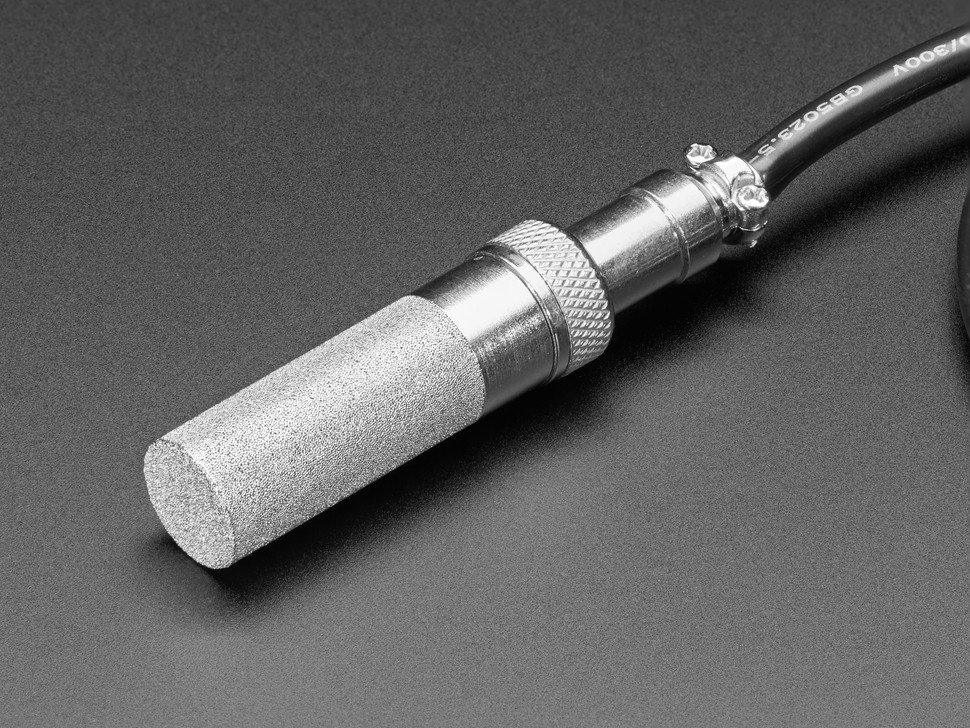

- Sensör gövdesi boyutları: 14mm çapında, 50mm uzunluğunda

- Kablo uzunluğu: yaklaşık 1 metre

- İçerdiği sensör: SHT-30 Sıcaklık/Nem sensörü

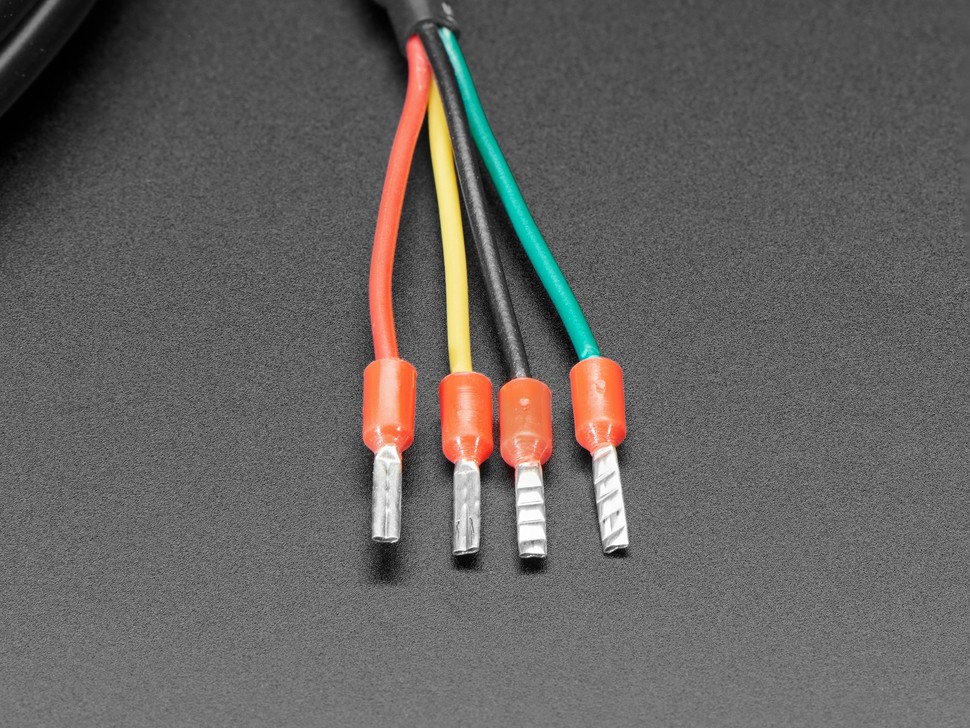

- Dört tel:

  - Kahverengi/Kırmızı = VCC (3-5VDC)

  - Siyah = Toprak

  - Sarı = Saat

  - Yeşil/Mavi = Veri (bazen veri ve saat kablolarının yer değiştirdiği sensörler duyuyoruz, lütfen her iki şekilde de deneyin)

- Sensörde 2.2Kohm pullup dirençleri bulunmaktadır, biri SDA ve diğeri SCL'den VCC'ye bağlanmıştır.
