    INA169 Analog DC Akım Sensörü Breakout - 60V 5A Maks

    Bu koparma panosu, tüm mevcut izleme sorunlarınızı çözecektir. Bir multimetre ile uğraşmak yerine, hem DC akım çekişini ölçmek hem de toprağa göre kullanışlı bir analog çıkışa sahip olmak için bu devrede kullanışlı INA169 çipini kullanabilirsiniz. Analog çıkış, bunu geri besleme döngüsü kontrolü için ideal bir çıkış haline getirir.

    Bu, bir pili dahil etmek istemiyorsanız, ölçüm direncini hedef toprak ile gerçek toprak arasına yapıştırmanız gerektiği anlamına gelir. Bu, devrelerde sorunlara neden olabilir, çünkü elektronikler, toprak referansları değiştiğinde ve değişen akım çekişiyle hareket ettiğinde bundan hoşlanmaz. Bu çip çok daha akıllıdır - +60VDC'ye kadar yüksek yan akım ölçümü yapabilir!

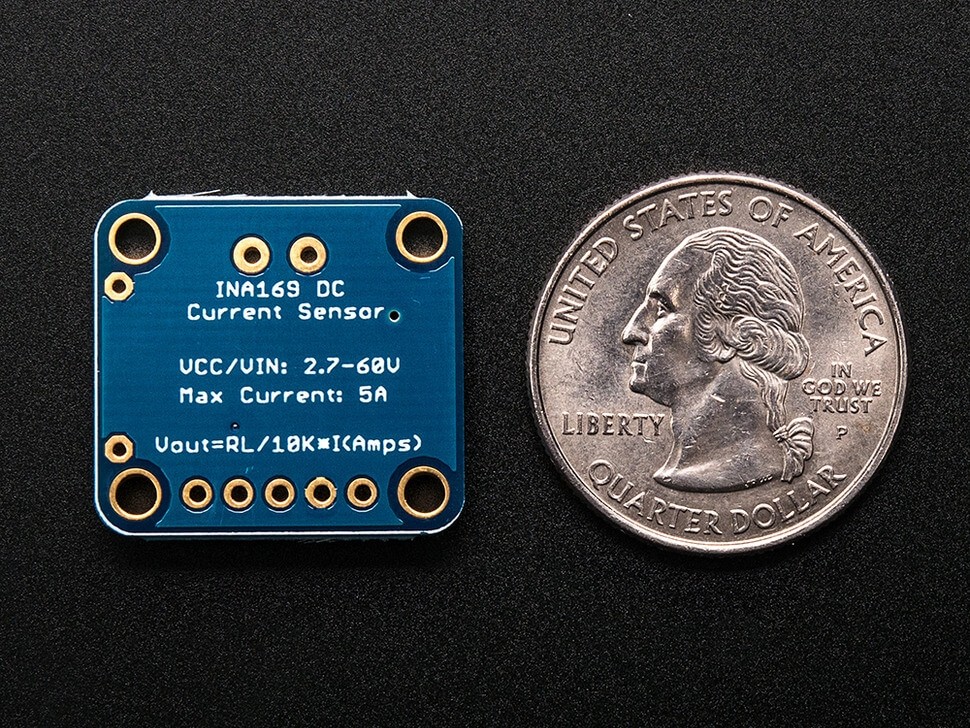

    Hassas bir amplifikatör 0,1 ohm, %1 duyu direnci üzerindeki voltajı ölçer. Direnç 2W sürekli olarak derecelendirilmiştir, böylece +5A'ya kadar sürekli ölçüm yapabilirsiniz. Çıkış, çıkış voltajı Amp başına 1V olacak şekilde yerleşik 10K direnç üzerinden çekilen bir akımdır. Yani 2A beraberlik için çıkış 2V olacaktır. Yanındaki izleri keserek ve bir delik direncini lehimleyerek yük direncini daha büyük veya daha küçük olarak değiştirebilirsiniz. 20K'lık bir dirençle lehimlerseniz, Amp başına 5K dirençle, Amp başına 0,5V ile Amp başına 2V alırsınız.

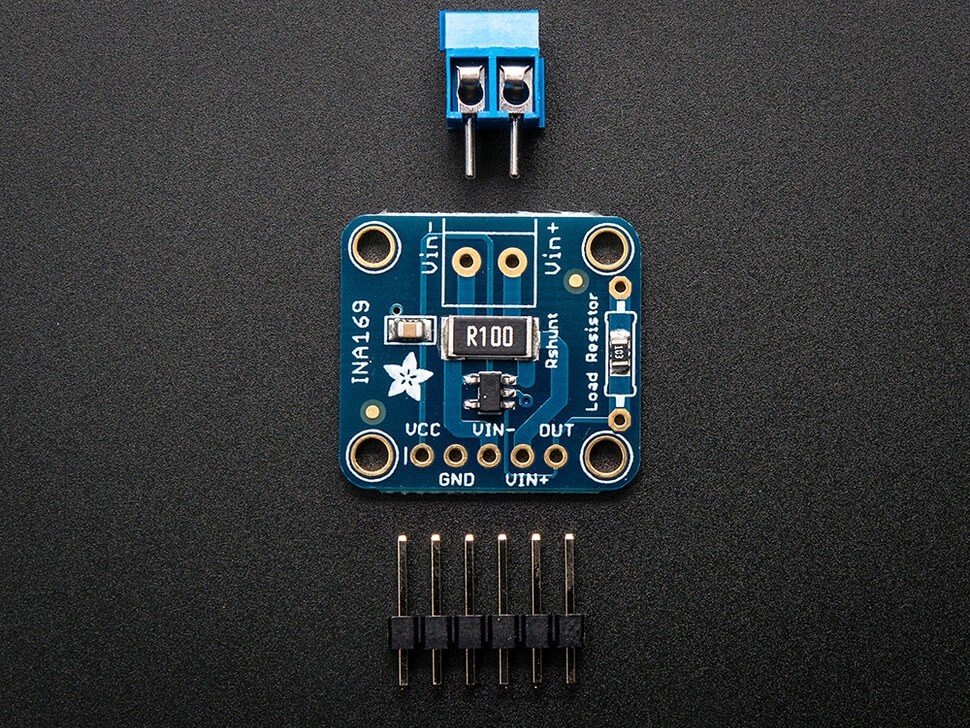

    Yükünüzü kolayca takıp ayırabilmeniz için 5 pimli bir başlık (böylece bu sensörü bir devre tahtasına kolayca takabilmeniz için) ve 3,5 mm'lik bir terminal fişi içeririz. Kullanımı basittir. Sensöre 2,7-60V ile VCC'ye güç verin ve V+'yı güç kaynağınızın yüksek tarafına bağlayın, ardından V-'yi topraklanmış yükünüze bağlayın. Ardından voltaj çıkışını ölçmek için bir multimetre kullanın, hepsi bu!

    Not:  Ürününüzle birlikte verilen terminal bloğu mavi veya siyah olabilir.

    Özellikleri

    • 0.1 ohm %1 2W akım algılama direnci
    • +60V'a kadar hedef voltaj

    Dokümanlar

    Rekabetçi ve Uygun Fiyatlı INA169 Analog DC Akım Sensörü Breakout - 60V 5A Maks SAMM Market’te

    INA169 Analog DC Akım Sensörü Breakout - 60V 5A Maks ürününü Adafruit kategorisinden uygun fiyat, aynı gün kargo ve hızlı teslimat avantajıyla SAMM Market’ten hemen sipariş verebilirsiniz.

  • Ödeme Seçenekleri

INA169 Analog DC Akım Sensörü Breakout - 60V 5A Maks

Adafruit

Ürün Kod:

MP01684

Tedarikçi Kod: 1164
128,46 TL + KDV
Kdv Dahil Fiyatı
151,58 TL
Stok : Stokta Var
