Pololu USB 2.0 Type-C Konnektör Dağıtıcı Kartı (Usb07b)

Pololu USB-C Breakout Board – Samm Market

Bu kompakt breakout kart, bir USB Type-C konektörünün güç, USB 2.0 veri, yapılandırma ve yan kanal (sideband) pinlerini 0,1″ aralıklı pinlere aktarır. Bu sayede standart delikli kartlar (perfboard), lehimsiz breadboardlar ve 0,1″ konektörlerle uyumlu hale gelir. Kart üzerindeki CC pull-down dirençleri, konnektörün güç tüketen bir cihaz (power-sinking) uygulamasında kolayca kullanılmasını sağlar.

USB-C konektörünün 16 sık yerleştirilmiş pini, hobi projelerinde veya prototip tasarımlarında kullanımı zorlaştırır. Bu breakout kart, konnektörün pinlerine erişim sağlayarak:

• Güç Pinleri: VBUS ve GND

• USB 2.0 Diferansiyel Veri Pinleri: D+ ve D−

• Yapılandırma Kanalı (CC)

• Yan Kanal Kullanımı (SBU)

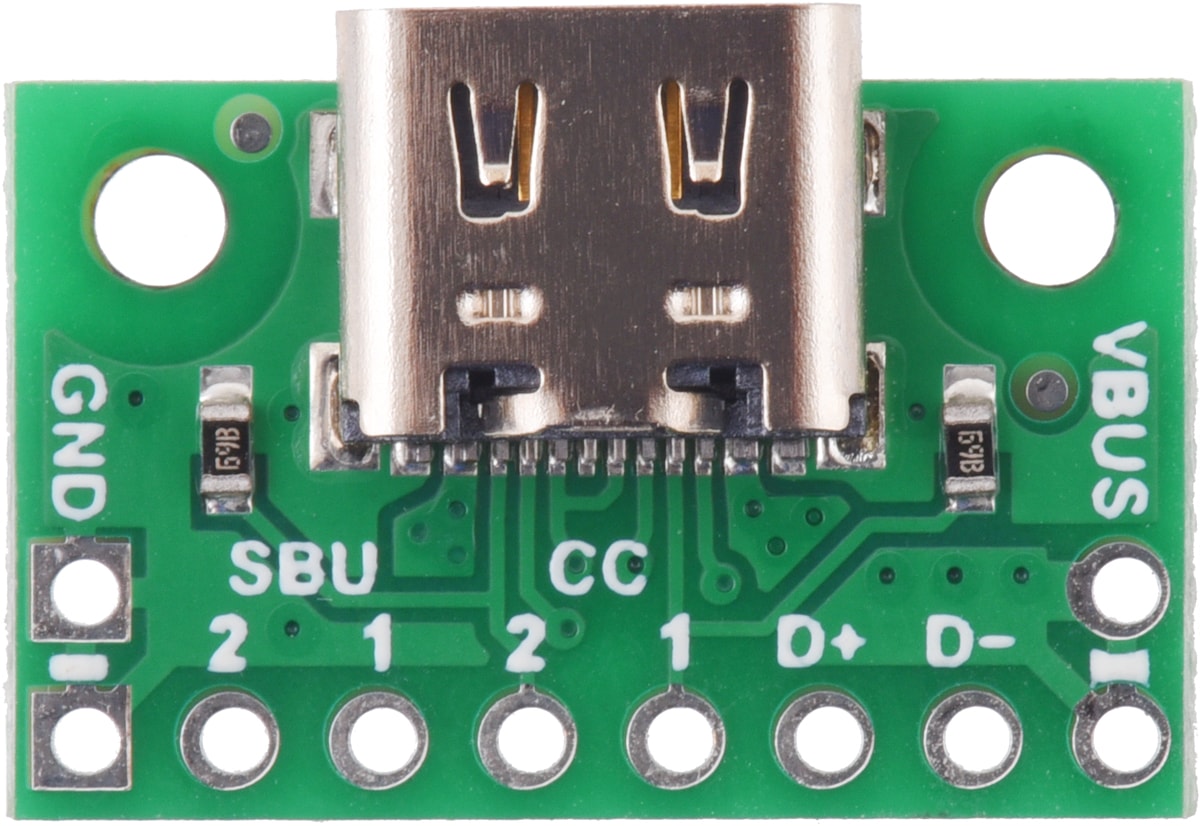

Her pin, 0,1″ aralıklı 1×8 sıra pin olarak breakout kartına aktarılmıştır. Yüksek akım uygulamaları için VBUS ve GND pinlerinin çoğaltılmış kopyaları da bulunmaktadır.

Karta dahil 1×10 düz erkek header, pinlere lehimlenerek kartın standart perfboard, lehimsiz breadboard ve 0,1″ konektörlerle kullanılmasını sağlar.

Bu breakout kart USB 3.1 SuperSpeed diferansiyel çiftlerine (TX ve RX sinyalleri) erişim sağlamaz; yalnızca USB 2.0 Low-Speed, Full-Speed ve High-Speed iletişimini destekler.

Kompakt Boyutlar:

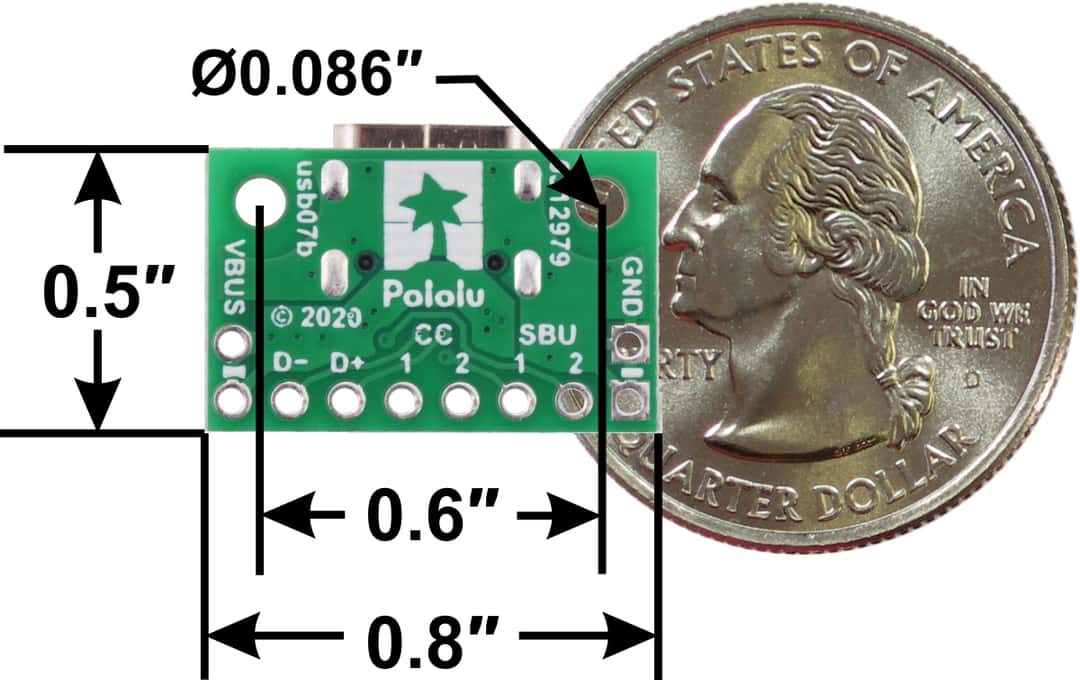

• 0,8″ × 0,5″ (USB Type-C konektörü dahil: 0,8″ × 0,55″)

• Montaj için iki adet 0,086″ çapında delik (#2 veya M2 vidalar için)

Kullanım ve Yapılandırma:

USB Type-C konnektörü, güç sağlayıcı (Source) veya güç tüketen cihaz (Sink) olarak kullanılabilir. Bu genellikle portun USB host (Downstream Facing Port – DFP) veya USB cihaz (Upstream Facing Port – UFP) olmasına bağlıdır. Yapılandırma Kanalı (CC) pinleri, bağlantı sırasında portun rolünü belirler.

Bu breakout kart, CC1 ve CC2 pinlerini 5,11 kΩ terminasyon dirençleri ile GND’ye çeker; böylece port varsayılan olarak bir Sink ve UFP olur. Bu sayede, USB cihazlarında Type-B, Mini-B veya Micro-B portlarının yerine kolayca kullanılabilir. Portun Source olarak çalışmasını veya USB Power Delivery gibi ileri yapılandırmaları yapmak isterseniz, kart üzerindeki dirençleri kaldırabilir ve CC pinlerine kendi bağlantılarınızı yapabilirsiniz.

Yan Kanal Kullanımı (SBU) pinleri USB protokolü tarafından kullanılmaz. Ancak, USB arayüzü Alternate Mode’da çalışacak şekilde yapılandırıldığında, bu pinler başka protokoller veya uygulamalar için kullanılabilir. Bu yapılandırma, host ve cihaz arasında CC hattı üzerinden USB Power Delivery protokolü ile gerçekleştirilir.
