A4988 Step Motor Sürücü Taşıyıcısı - Siyah Sürüm

Pololu Black Edition A4988 Step Motor Sürücü Carrier – Samm Market

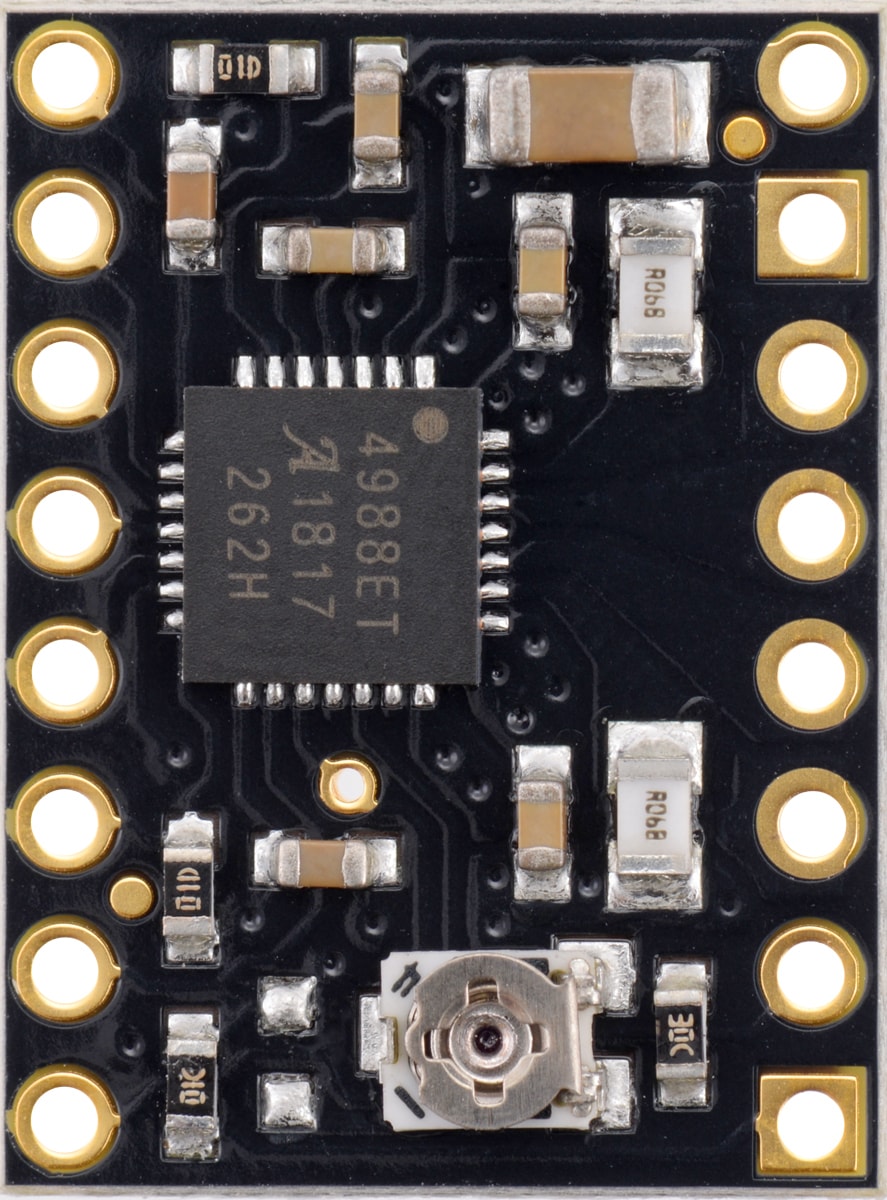

Pololu Black Edition A4988 step motor sürücü carrier, orijinal A4988 step motor sürücü carrier’a kıyasla daha yüksek performans sunan bir drop-in (doğrudan uyumlu) alternatiftir. Dört katmanlı PCB tasarımı ile geliştirilmiş termal performans sağlar ve böylece A4988 mikrostep bipolar step motor sürücü, iki katmanlı (yeşil) versiyona göre yaklaşık %20 daha fazla akım sağlayabilir.

Orijinal carrier gibi, Black Edition da ayarlanabilir akım sınırlaması, aşırı akım ve aşırı sıcaklık koruması ve beş farklı mikrostep çözünürlüğü sunar. 8V – 35V arasında çalışır ve yeterli soğutma sağlandığında her bobine 2A’a kadar akım verebilir.

Bu ürün, Allegro A4988 DMOS Microstepping Driver with Translator and Overcurrent Protection için bir carrier veya breakout board’dur; bu nedenle kullanmadan önce A4988 datasheet’inin dikkatlice incelenmesi önerilir. Bu step motor sürücü, bir bipolar step motoru her bobin için 2A çıkış akımına kadar kontrol etmenizi sağlar.

Bazı unipolar step motorlar (ör. 6 veya 8 uçlu olanlar) bu sürücü ile bipolar step motor gibi kontrol edilebilir. 5 uçlu unipolar motorlar bu sürücü ile kullanılamaz.

Uyarı: Ürün normal kullanımda oldukça ısınabilir; chip aşırı ısınmadan çok önce sıcaklık hissedilir. Kullanım sırasında dikkatli olun.

Öne Çıkan Özellikler:

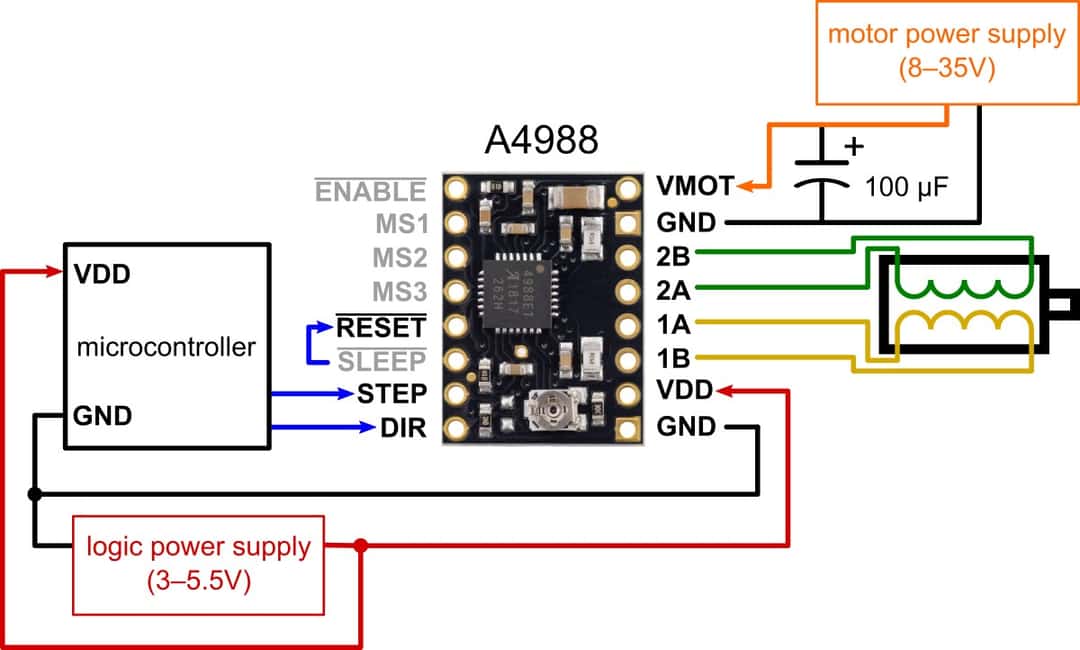

• Basit step ve yön kontrol arayüzü

• Beş farklı mikrostep çözünürlüğü: full-step, half-step, quarter-step, eighth-step, sixteenth-step

• Ayarlanabilir akım kontrolü ile maksimum çıkış akımı potansiyometre ile ayarlanabilir; bu sayede step motorun nominal voltajının üzerinde voltaj kullanarak daha yüksek adım hızları elde edilebilir

• Akıllı chopping kontrolü ile doğru akım düşüş modu (fast decay veya slow decay) otomatik seçilir

• Aşırı sıcaklık kapanması, düşük voltaj kilitleme ve crossover akım koruması

• Topraklama kısa devre ve yük kısa devre koruması

• 4 katmanlı, 2 oz bakır PCB ile geliştirilmiş ısı dağılımı

• PCB altındaki sürücü IC’nin altında lehimlenebilir toprak pad’i

Teknik Özellikler:

• Minimum çalışma voltajı: 8 V

• Maksimum çalışma voltajı: 35 V

• Sürekli akım per faz: 1,2 A

• Maksimum akım per faz: 2 A

• Minimum lojik voltaj: 3 V

• Maksimum lojik voltaj: 5,5 V

• Mikrostep çözünürlükleri: full, 1/2, 1/4, 1/8, 1/16

• Ters voltaj koruması: Hayır

• Toplu paketleme: Hayır

• Header pinler lehimlenmiş mi: Hayır

Kaynaklar

Üretici firma kaynakları için tıklayınız.

Pololu Black Edition A4988 step motor sürücü carrier, yüksek performans ve gelişmiş termal yönetim ile projelerinizde güvenli ve verimli adım motor kontrolü sağlar. Samm Market güvencesiyle kaliteli ve uygun fiyatlı olarak temin edebilirsiniz.
