Pololu 12V 2.5A Yükseltici/Düşürücü Voltaj Regülatörü S13V25F12

Pololu 12V S13V25F12 Step-Up/Step-Down Regülatör – Samm Market

Pololu 12V S13V25F12 senkron anahtarlamalı step-up/step-down (yükseltici/düşürücü) regülatör, 2,8V – 22V giriş voltajlarından verimli bir şekilde 12V çıkış sağlar. Hem yüksek hem de düşük giriş voltajlarını dönüştürebilme özelliği, özellikle başlangıçta 12V’un üzerinde olup deşarj sırasında altına düşen bataryalar gibi değişken güç kaynaklarında kullanım için idealdir.

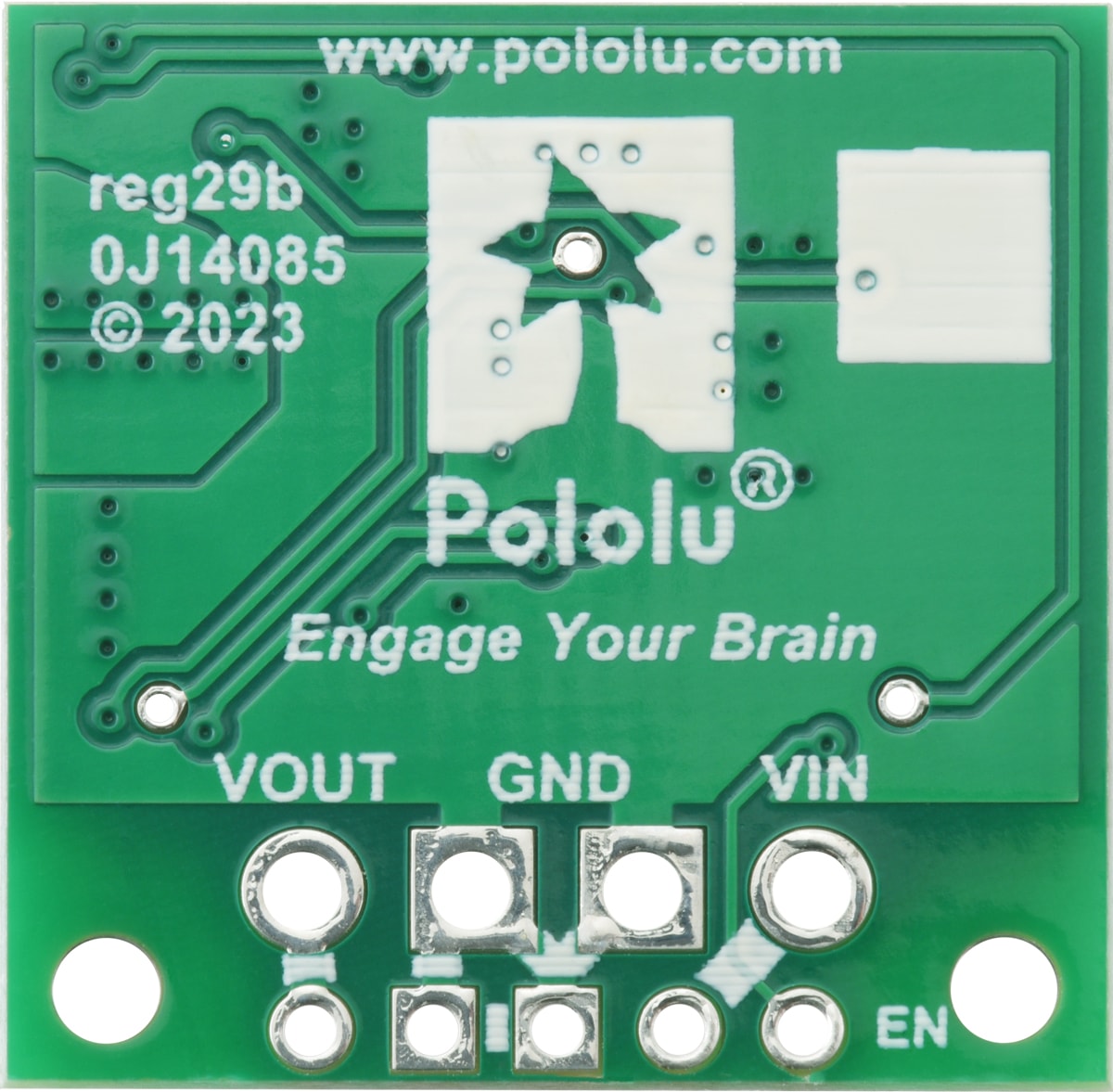

Board ölçüleri 0,9″ × 0,9″ olup tipik verimliliği %85 – %95 arasındadır. Giriş voltajına bağlı olarak tipik sürekli çıkış akımları 0,5A – 3A arasında değişebilir. Regülatör ayrıca ters voltaj koruması ve isteğe bağlı enable girişi ile düşük güç moduna alınabilir; bu modda VIN başına 10 µA’dan daha düşük akım çekilir.

Uyarı: Ürün normal çalışma sırasında elinizi yakabilecek kadar ısınabilir. Board veya bağlı diğer bileşenlerle çalışırken dikkatli olun.

Öne Çıkan Özellikler:

• Giriş voltajı: 2,8 V – 22 V

• Çıkış voltajı: 12V ±4% doğruluk

• Tipik maksimum sürekli çıkış akımı: 0,5A – 3A (giriş voltajına bağlı)

• Tipik verimlilik: %85 – %95 (giriş voltajı ve yük durumuna bağlı)

• Boşta tipik akım: 10 mA – 35 mA; board devre dışı bırakıldığında VIN başına 2 µA – 10 µA’ya düşürülebilir

• Düşük voltaj kilidi ve aşırı voltaj koruması

• Soft-start özelliği ile giriş akımını sınırlar ve çıkış voltajını kademeli artırır

• Entegre ters voltaj koruması (20V’a kadar), aşırı akım ve aşırı sıcaklık kapanması

• 5,1 A çıkış akımı limiti

• Sabit ~500 kHz anahtarlama frekansı

• Kompakt boyut: 22,9 mm × 22,9 mm × 9,7 mm

• #2 veya M2 vidalar için iki 0,086″ montaj deliği

Teknik Özellikler:

• Minimum çalışma voltajı: 2,8 V

• Maksimum çalışma voltajı: 22 V

• Sürekli çıkış akımı: 2,5 A

• Çıkış voltajı: 12 V

• Ters voltaj koruması: Var

• Maksimum boşta akım: 35 mA

• Çıkış tipi: Sabit 12V

• Boyut: 0,9″ × 0,9″ × 0,38″

• Ağırlık: 3,8 g

Kaynaklar

Üretici firma kaynakları için tıklayınız.

Pololu 12V S13V25F12 step-up/step-down regülatör, değişken voltajlı güç kaynakları ve batarya uygulamaları için güvenilir ve yüksek verimli bir çözüm sunar. Samm Market güvencesiyle kaliteli ve uygun fiyatlı olarak temin edebilirsiniz.
