DRV8834 Düşük Voltaj Step Motor Sürücü Taşıyıcısı

Pololu DRV8834 Mikrostep Bipolar Step Motor Sürücü Breakout Board – Samm Market

Bu Pololu breakout board, TI’nin DRV8834 mikrostep bipolarlı step motor sürücüsü için tasarlanmıştır. Pin dizilimi ve arayüzü, Pololu A4988 carrier board’larına neredeyse tamamen benzer olduğundan, birçok uygulamada A4988 board’larının yerine sorunsuz bir şekilde kullanılabilir.

DRV8834, 2,5–10,8V arası çalışma voltajı ile diğer sürücülere göre daha düşük voltajlarda step motorları besleyebilir ve ısı emici veya zorlanmış hava akımı olmadan sürekli olarak her faz için yaklaşık 1,5A (pik akımda 2A) sağlayabilir.

Kart, ayarlanabilir akım sınırlama, aşırı akım ve aşırı sıcaklık koruması ile birlikte altı farklı mikrostep çözünürlüğü (1/32 adımına kadar) sunar. Bu breakout board, 0,1″ erkek header pinleri ile gönderilir; pinler lehimlenmemiş olarak kutuya dahildir.

Bu ürün, TI’nin DRV8834 düşük voltajlı step motor sürücüsü için bir carrier board veya breakout board’tur; bu nedenle kullanmadan önce DRV8834 datasheet’ini dikkatlice incelemeniz önerilir. Bu sürücü, her bobin için 2A’a kadar çıkış akımıyla bir bipolarlı step motoru kontrol etmenizi sağlar.

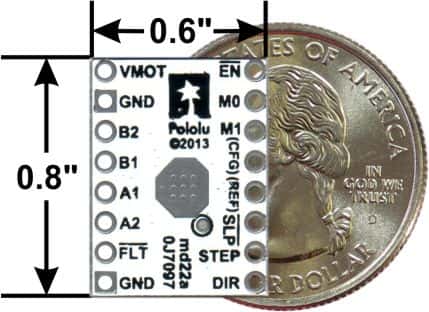

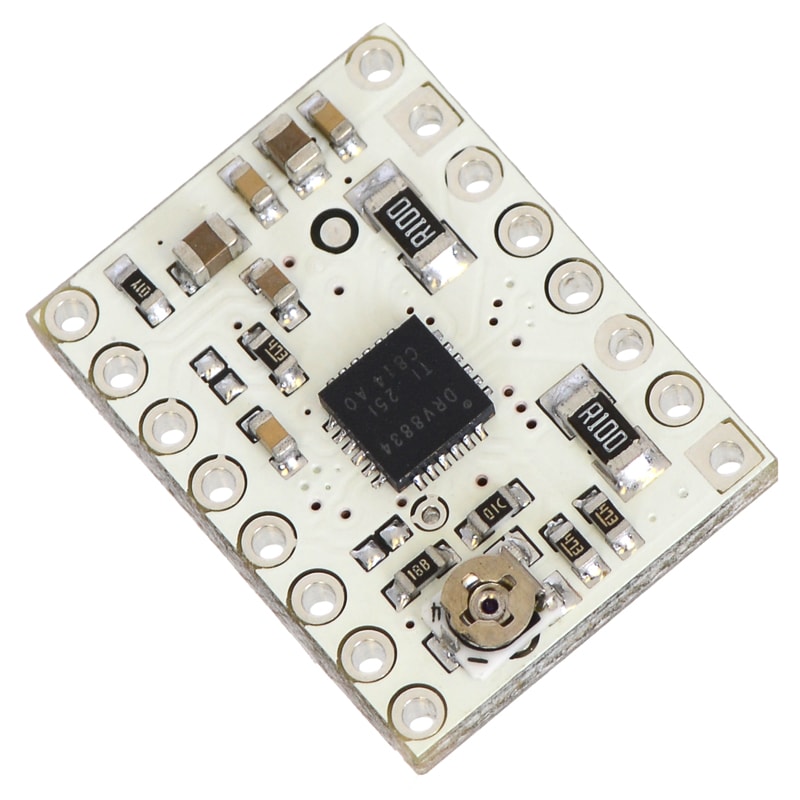

Tüm yüzey montajlı bileşenler, DRV8834 sürücü IC dahil, ürün fotoğraflarında gösterildiği şekilde kart üzerine yerleştirilmiştir.

Önemli Not: Bazı unipolarlı step motorlar (örneğin altı veya sekiz lead’li olanlar), bu sürücü ile bipolarlı motor gibi kontrol edilebilir. Beş lead’li unipolarlı motorlar bu sürücü ile kullanılamaz. Bu ürün, chip aşırı ısınmadan çok önce elinizi yakacak kadar ısınabilir; kullanım sırasında dikkatli olun.

Öne Çıkan Özellikler:

• Basit step ve yön kontrol arayüzü

• Altı farklı adım çözünürlüğü: full-step, half-step, 1/4-step, 1/8-step, 1/16-step, 1/32-step

• Ayarlanabilir akım kontrolü ile maksimum çıkış akımını potansiyometre ile belirleyebilir, step motorunuzun nominal voltajının üzerinde voltaj kullanarak daha yüksek step hızları elde edebilirsiniz

• Mixed decay modu ile yapılandırılmış

• 2,5–10,8V besleme voltajı aralığı

• Dahili regülatör (harici lojik voltaj kaynağı gerekmez)

• 3,3V ve 5V sistemlerle doğrudan arayüz kurulabilir

• Aşırı sıcaklık koruması, aşırı akım koruması ve düşük voltaj kilitleme

• Toprağa kısa devre, beslemeye kısa devre ve yük kısa devresi koruması

• Isı dağılımını artıran 4 katmanlı, 2 oz bakır PCB

• PCB alt kısmında sürücü IC altında lehimlenebilir exposed toprak pad’i

• Boyut, pin dizilimi ve arayüz, çoğu açıdan A4988 step motor sürücü board’larıyla uyumludur

Paket İçeriği:

• 1x DRV8834 Carrier Board

• 1x 16-pin 2,54 mm header strip

Kaynaklar

Üretici firma kaynakları için tıklayınız.

Pololu DRV8834 breakout board, düşük voltajlı step motor uygulamalarında yüksek performans ve güvenli kullanım sağlar. Samm Market güvencesiyle kaliteli ve uygun fiyat avantajıyla temin edebilirsiniz.
