Pololu İdeal Diyot Ters Voltaj Koruyucu (4-60V 12A)

Pololu Ters Voltaj Koruma Modülü – Samm Market

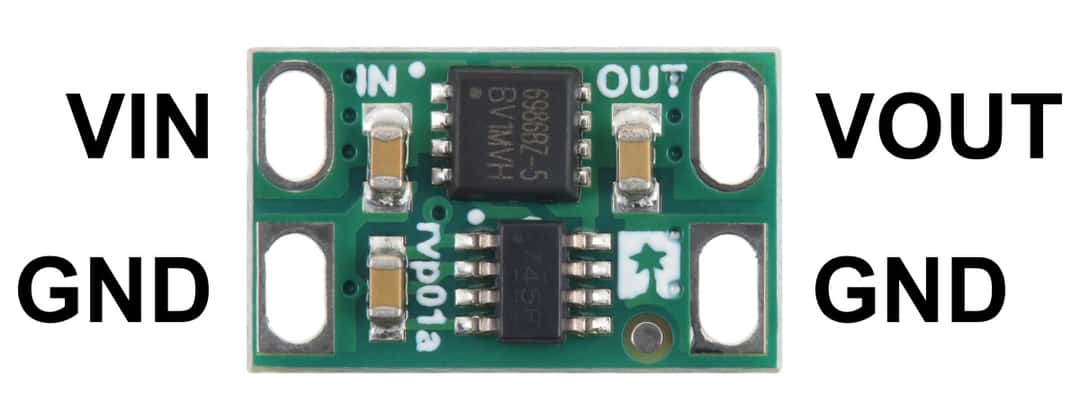

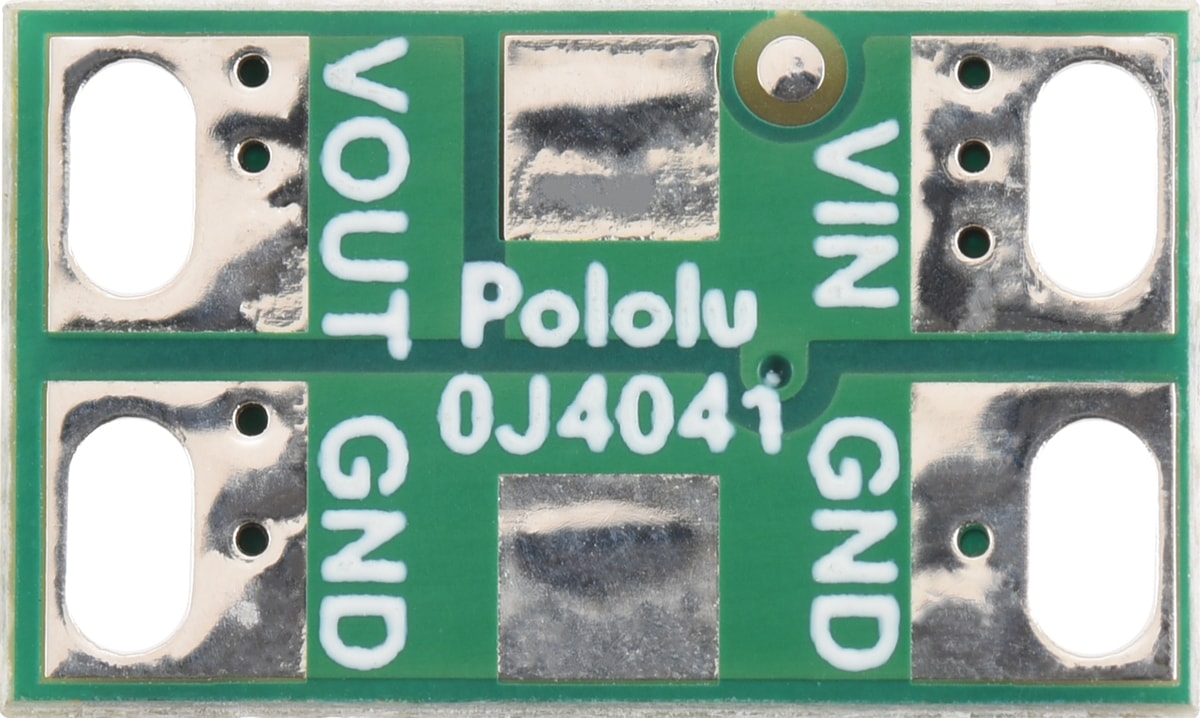

Bu kompakt Pololu modülü, bağlı yükü -60V’a kadar olan ters voltajlardan korur. Bu versiyon, ideal bir diyot gibi çalışarak çıkıştan girişe ters akımı engeller.

Pololu Ters Voltaj Koruyucuları, güç kaynağı ile yük arasına yerleştirilebilen ve güç polaritesinin yanlış bağlanması durumunda yükü hasardan koruyan kompakt modüllerdir. 4V (başlangıçtan sonra 3,2V) ile 60V arası çalışabilir, -60V’a kadar negatif voltajlara karşı koruma sağlar ve MOSFET açıkken VIN yol direnci yaklaşık 5 mΩ’dur (güç doğru polarite ile bağlıyken). Bu sayede yaklaşık 12A sürekli akım ve birkaç saniye için yaklaşık 40A akım geçişi sağlanabilir.

Bu versiyon, ters akımı engelleyerek ideal diyot gibi çalışır; yani yükten güç kaynağına geri akım akışı olmaz. Modül, LM74700-Q1 ters voltaj koruma ideal diyot kontrolörü ve N-kanal MOSFET kullanarak -60V’a kadar negatif voltajlara karşı koruma sağlar.

Pololu ayrıca ters akım engellemesiz bir versiyon da sunmaktadır; bu, özellikle batarya ile çalışan motor kontrolü gibi uygulamalarda, enerji geri beslemesini sağlamak için kullanılabilir.

Not: Çıkıştaki herhangi bir voltaj, maksimum 60V değerini düşürür. Örneğin, çıkışta 24V yüklü büyük bir kapasitör varsa, minimum negatif voltaj -36V olur.

Teknik Özellikler:

• Minimum çalışma voltajı: 4V (başlangıçtan sonra 3,2V’a kadar çalışabilir)

• Maksimum çalışma voltajı: 60V

• Maksimum akım: 12A

• Ters akım engelleme: Var

• Boyut: 0,3″ × 0,5″ × 0,08″

• Ağırlık: 0,2 g

Kaynaklar

Üretici firma kaynakları için tıklayınız.

Pololu Ters Voltaj Koruma Modülü, bağlı yükleri ters bağlantı ve negatif voltaj risklerinden güvenle korumak için idealdir. Samm Market güvencesiyle kaliteli ve uygun fiyatlı olarak temin edebilirsiniz.
