Pololu DRV8874 Tek Fırçalı DC Motor Sürücü Taşıyıcısı

Tedarikçi Kodu:
4035
SKU:MP03590
Stok:
Stokta Yok
15,00 ₺
521,16 ₺ + KDV
625,39 ₺

Paylaş:

Ücretsiz Kargo

1000 TL ve Üzeri Alışverişlerde

%3 İndirim

Raspberry Pi Modelleri Hariç Havale/EFT ile Ödemelerde Geçerli

Taksit İmkanları

12 Taksite Kadar Fırsatlar

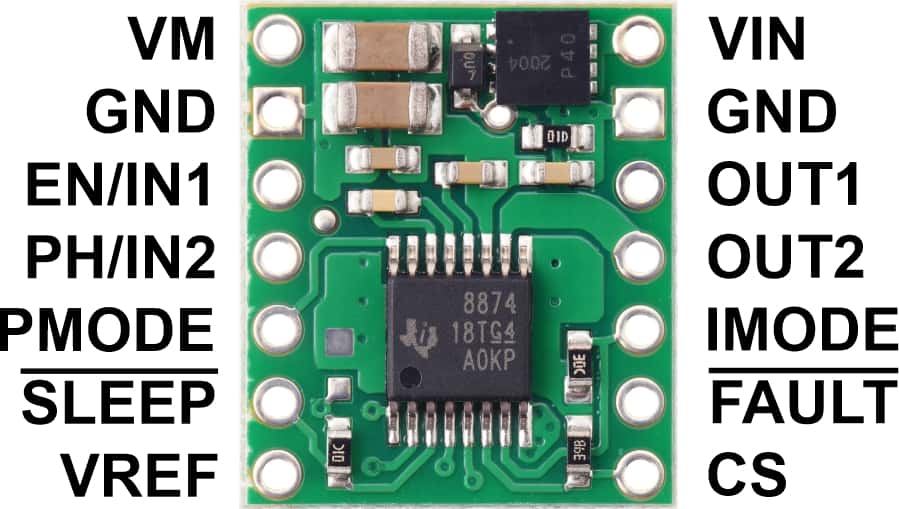

Pololu DRV8874 Tek Motor Sürücü Breakout Board – Samm Market

Bu kompakt Pololu breakout board, TI’nin DRV8874 motor sürücüsü için tasarlanmıştır ve 4,5V ila 37V geniş çalışma voltajı aralığına sahiptir. Tek yönlü veya çift yönlü bir fırçalı DC motoru sürekli 2,1A (pik akım 6A) ile sürme kapasitesine sahiptir. DRV8874, entegre akım sensörü ve akım regülasyonu sunar ve düşük voltaj, aşırı akım ve aşırı sıcaklık gibi durumlara karşı koruma sağlar. Breakout board ayrıca ters voltaj koruması ekler.

Bu board, DRV8874 için bir carrier board olduğundan, kullanmadan önce DRV8874 datasheet’ini dikkatle incelemeniz önerilir. Board, tüm SMD bileşenleriyle (DRV8874 dahil) kutu içerisinde hazır olarak gönderilir.

Uyarı: Ürün normal kullanımda yeterince ısınabilir ve elinizi yakabilir; chip aşırı ısınmadan çok önce sıcaklık hissedilir. Kullanım sırasında dikkatli olun.

Öne Çıkan Özellikler:

  • Tek çift yönlü fırçalı DC motor veya iki tek yönlü fırçalı DC motor sürme
  • Motor besleme voltajı: 4,5V – 37V
  • Çıkış akımı: 2,1A sürekli (6A pik)
  • 1,8V – 5V lojik voltaj desteği (maks. 5,5V)
  • Entegre akım sensörü ve ayarlanabilir aktif akım regülasyonu
  • İki akım regülasyon modu: Döngü başına veya sabit kapalı zaman
  • Üç giriş kontrol modu:
  • Faz/enable (PH/EH)
  • PWM (IN/IN)
  • Bağımsız yarı-köprü kontrol
  • Düşük voltaj kilitleme, aşırı akım ve aşırı sıcaklık koruması
  • Carrier board ile ters voltaj koruması
  • Kompakt boyut: 0,6″ × 0,7″

Teknik Özellikler:

  • Motor sürücü: DRV8874
  • Motor kanalları: 1
  • Minimum çalışma voltajı: 4,5V
  • Maksimum çalışma voltajı: 37V
  • Sürekli çıkış akımı: 2,1A
  • Pik çıkış akımı: 6A
  • Akım sensörü: 1,13 V/A
  • Maksimum PWM frekansı: 100 kHz
  • Minimum lojik voltaj: 1,8V
  • Maksimum lojik voltaj: 5,5V
  • Ters voltaj koruması: Var
  • Header pinler lehimlenmiş mi: Hayır
  • Boyut: 0,6″ × 0,7″
  • Ağırlık: 0,9 g

Dahil Olan Donanım:

  • Breakaway 0,1″ erkek header pinleri kutuya dahildir; lehimlenerek perfboard, breadboard veya 0,1″ dişi konektörlerle kullanılabilir. Header pinler tek parça olarak gönderilebilir ve istenirse küçük parçalara ayrılabilir.

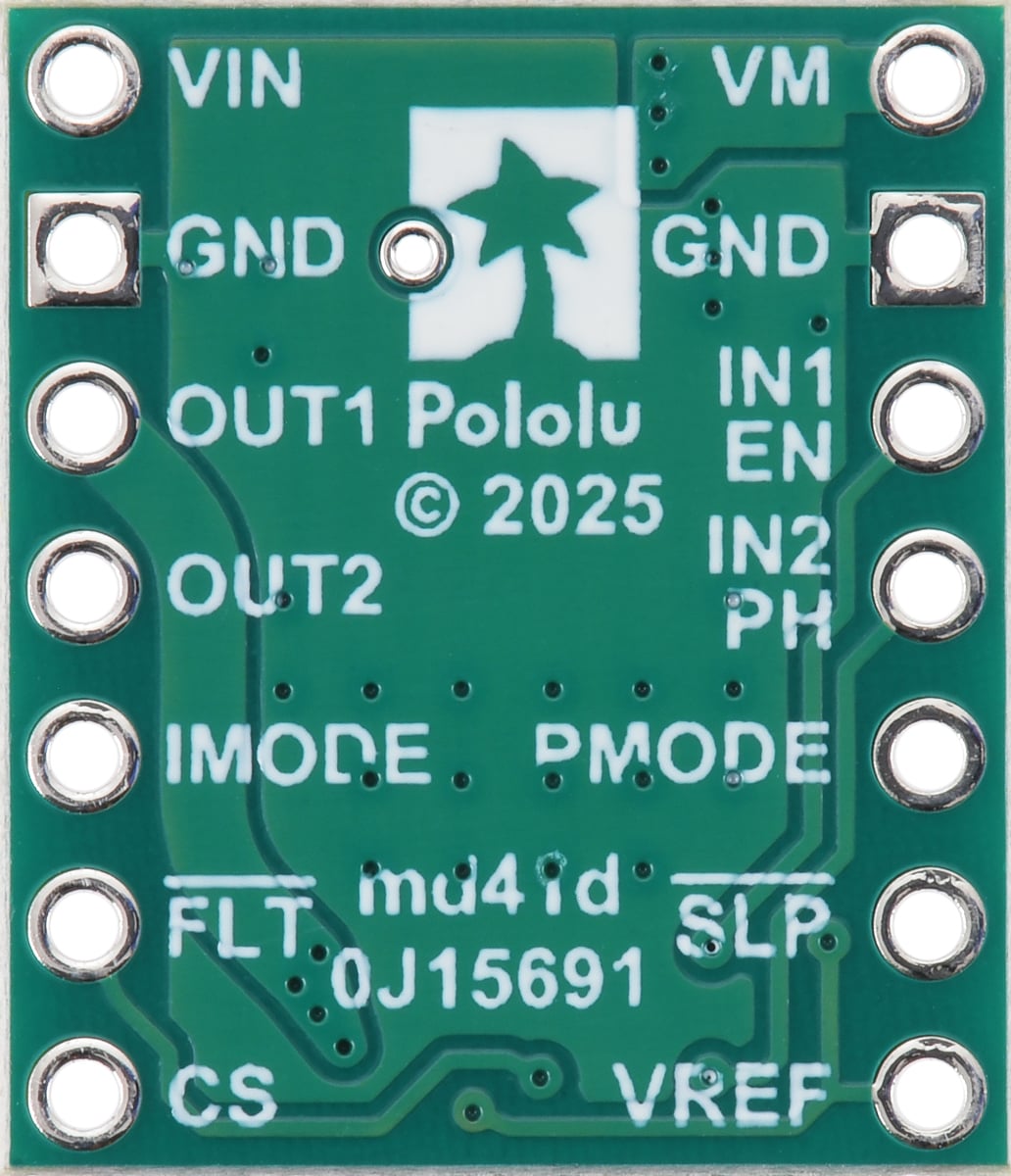

  • Header pinleri ters tarafına lehimleyerek board’u parçaların veya silkscreen’in görünmesini sağlayabilirsiniz. Motor kablolarınızı ve diğer bağlantıları doğrudan board’a lehimlemek de mümkündür.

Kaynaklar

Üretici firma kaynakları için tıklayınız.

Pololu DRV8874 breakout board, tek bir fırçalı DC motoru yüksek akım kapasitesi ve entegre koruma özellikleriyle güvenle kontrol etmek için idealdir. Samm Market güvencesiyle kaliteli ve uygun fiyatlı olarak temin edebilirsiniz.
