Pololu CT220BMV-HS5 Temassız Akım Sensörü Kartı

Pololu Allegro CT220BMV-HS5 TMR Temassız Akım Sensörü Taşıyıcı Kart

Pololu tarafından geliştirilen bu kart, Allegro Microsystems’in CT220BMV-HS5 model TMR (Tunnelling Magnetoresistance) tabanlı temassız akım sensörü için tasarlanmış kompakt ve kullanımı kolay bir taşıyıcı karttır. Sensör, devreye seri olarak bağlanmaya gerek kalmadan, yakındaki bir iletkenden geçen akımın oluşturduğu manyetik alanı ölçer. Uygun kalibrasyon yapıldığında, analog voltaj çıkışı yüksek doğrulukta bir akım ölçümüne dönüştürülebilir.

Samm Market olarak, Allegro Microsystems desteğiyle sunulan bu breakout kartları; CT220 serisi TMR temassız akım sensörlerini kullanmak veya test etmek isteyen kullanıcılar için pratik bir çözüm olarak sunuyoruz. Ürün kullanılmadan önce CT220 veri sayfasının (datasheet) dikkatlice incelenmesi tavsiye edilir.

CT220BMV-HS5 Sensör Özellikleri

Bu versiyon, CT220BMV-HS5 sensörünü içermekte olup ±1.5 mT (±15 G) manyetik alan ölçüm aralığına sahiptir. Çıkış hassasiyeti:

• 5 V besleme (VDD) ile: 1500 mV/mT

• 3.3 V besleme (VDD) ile: 990 mV/mT

Bu model, sensör entegresi üzerinde yer alan ve “AC” ile başlayan baskı işareti sayesinde diğer versiyonlardan kolayca ayırt edilebilir. Ayrıca PCB üzerinde, kullanıcıya özel tanımlama veya işaretleme yapılabilmesi için boş beyaz bir alan (silkscreen) bulunmaktadır.

Akım Ölçüm Aralığı ve Hassasiyet

Sensörün ölçebileceği akım aralığı ve hassasiyeti; sensör ile iletken arasındaki mesafeye, iletkenin geometrisine ve karta göre konumuna bağlıdır. Kart, görsellerde gösterildiği gibi yuvarlak bir kabloya sabitlendiğinde, yalıtım dahil kablonun toplam çapı en önemli belirleyici faktör olur.

Farklı kablo kalınlıkları için sensörün tahmini ölçüm aralığı ve hassasiyetini belirlemeye yardımcı grafikler referans alınabilir. Ancak en doğru ve stabil sonuçlar için, sensörün kullanılacağı özel uygulamaya göre mutlaka kalibrasyon yapılması önerilir.

Öne Çıkan Özellikler

• Yakındaki bir iletkenden geçen akımın manyetik alanını ölçen temassız akım algılama

• Allegro’nun patentli XtremeSense™ TMR (Tunnelling Magnetoresistance) teknolojisi

• Devreyi kesmeden veya seri bağlantı yapmadan ölçüm imkânı

• Doğal olarak yüksek elektriksel izolasyon

• Kalibrasyon ile doğru akım ölçümüne dönüştürülebilen analog voltaj çıkışı

• Yüksek doğruluk, lineerlik ve çözünürlük

• Geniş sıcaklık aralığında kararlı performans

• Çift yönlü ölçüm (AC ve DC sistemlerle uyumlu)

• Manyetik alan tam ölçeğin %90’ının üzerine çıktığında veya %10’un altına düştüğünde uyarı veren FLAG çıkışı

• Tipik 20 µs tepki süresi

• Gürültüyü azaltmak için 30 kHz bant genişliğine sahip dahili RC filtre

• Çalışma sıcaklığı aralığı: −40 °C ile +125 °C

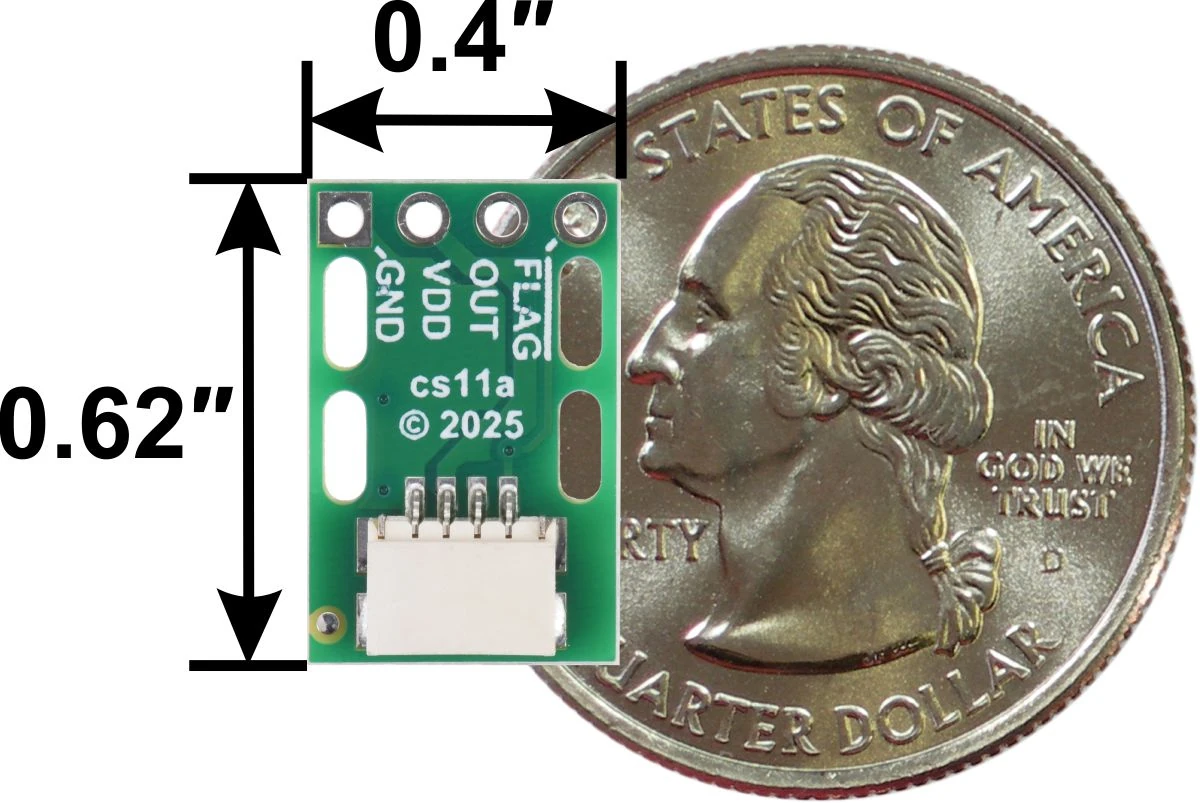

• Akım taşıyan kabloya sabitleme yuvalarına sahip kompakt 0.4″ × 0.62″ PCB

• Bağlantı seçenekleri:

• JST SH tipi (Qwiic uyumlu) 4 pin konnektör

• 2.54 mm (0.1″) pin header uyumu
• Üretici firma kaynakları için tıklayınız.

Teknik Özellikler

• Boyutlar: 0.4″ × 0.62″ × 0.2″

• Ağırlık: 0.4 g

• Manyetik Alan Hassasiyeti: 1500 mV/mT

• Minimum Çalışma Gerilimi: 2.7 V

• Maksimum Çalışma Gerilimi: 5.5 V

• Besleme Akımı: 1.2 mA

• Manyetik Alan Ölçüm Aralığı: −1.5 mT ile +1.5 mT

• Akım Sensörü: Allegro CT220BMV-HS5

• PCB Geliştirme Kodu: cs11a

• Diğer PCB İşaretleri: 0J15332

Bu ürün, Samm Market güvencesiyle uygun fiyat, kaliteli ürün ve ürün garantisi avantajlarıyla sunulmaktadır. Hassas, güvenli ve temassız akım ölçümü gerektiren profesyonel projeler için ideal bir çözümdür.
