Pololu 4 Kanal Çift Yönlü Lojik Seviye Çevirici

Tedarikçi Kodu:
2595
SKU:MP03585
Stok:
Stokta Yok
6,00 ₺
208,46 ₺ + KDV
250,16 ₺

Paylaş:

Ücretsiz Kargo

1000 TL ve Üzeri Alışverişlerde

%3 İndirim

Raspberry Pi Modelleri Hariç Havale/EFT ile Ödemelerde Geçerli

Taksit İmkanları

12 Taksite Kadar Fırsatlar

Pololu 4 Kanal Bi-Directional Logic Level Shifter – Samm Market

Pololu’nun bu kompakt lojik seviye dönüştürücüsü (logic level shifter), dört çift yönlü kanal ile farklı lojik seviyelerde çalışan cihazlar arasında güvenli ve kolay iletişim sağlar. 1,5V’dan 18V’a kadar sinyalleri dönüştürebilen bu cihaz, en yaygın çift yönlü ve tek yönlü dijital arayüzleri destekler; bunlar arasında I²C, SPI ve asenkron TTL seri iletişim bulunur.

Dijital cihazlar küçüldükçe ve hızlandıkça, eskiden yaygın olan 5V lojik standartları yerini 3,3V, 2,5V hatta 1,8V gibi daha düşük voltaj standartlarına bırakmıştır. Bu durum, farklı voltaj seviyelerine sahip bileşenlerin birbiriyle güvenli şekilde iletişim kurabilmesi için ek çözümler gerektirir. Örneğin, 5V bir bileşen 3,3V sinyali yüksek olarak algılamayabilir, ya da 3,3V bir bileşen 5V sinyale maruz kaldığında zarar görebilir.

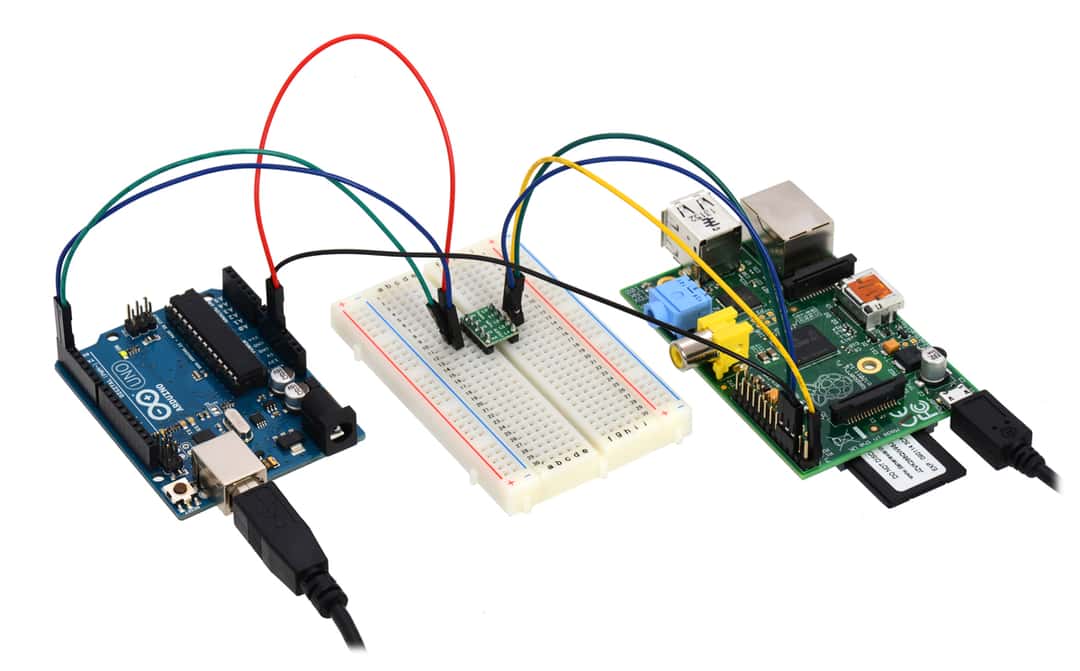

Bu lojik seviye dönüştürücü, dört bağımsız sinyali çift yönlü voltaj çevirisi ile güvenli bir şekilde dönüştürür; düşük voltaj tarafında 1,5V’a kadar, yüksek voltaj tarafında 18V’a kadar çalışabilir. Kompakt boyutu ve breadboard uyumlu pin aralığı sayesinde projelere kolayca entegre edilebilir.

Her iki tarafta lojik yüksek seviyeler, ilgili besleme kaynaklarına 10 kΩ’luk pull-up dirençleri ile sağlanır; bu sayede 400 kHz hızındaki hızlı I²C sinyalleri veya SPI, asenkron TTL seri gibi benzer hızlı dijital arayüzlerde yeterli yükselme hızı elde edilir. İsteğe bağlı olarak ek pull-up dirençleri eklenerek yükselme hızı artırılabilir; ancak bu, daha yüksek akım tüketimi anlamına gelir.

Öne Çıkan Özellikler

  • Çift beslemeli veri yolu çevirisi
  • Düşük voltaj (LV) beslemesi: 1,5V – 7V
  • Yüksek voltaj (HV) beslemesi: LV – 18V
  • Dört çift yönlü kanal
  • Kompakt boyutlar: 13 mm × 10 mm × 2 mm
  • Breadboard uyumlu pin aralığı

Kaynaklar

Üretici firma kaynakları için tıklayınız.

Pololu 4 kanal lojik seviye dönüştürücü, farklı voltaj seviyelerine sahip cihazların güvenli iletişimini sağlar ve kompakt yapısıyla projelerde kolay kullanım sunar. Samm Market güvencesiyle uygun fiyat ve kaliteli ürün avantajı ile temin edebilirsiniz.
