ESP32-P4 Ethernet Dijital Giriş/Çıkış Modülü – 8 Kanallı, Modbus TCP/RTU, PoE, 7–36V

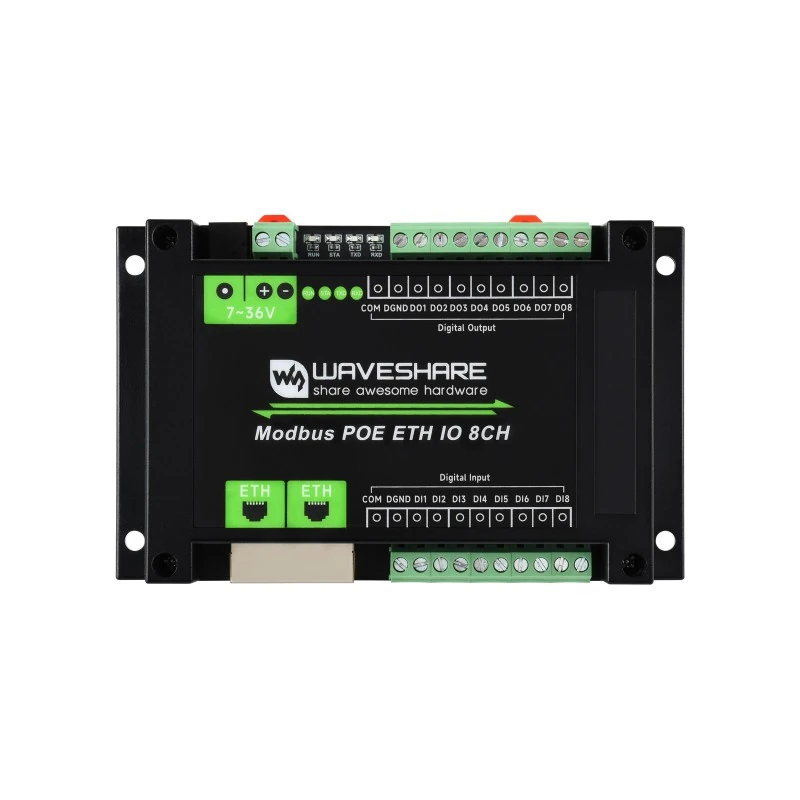

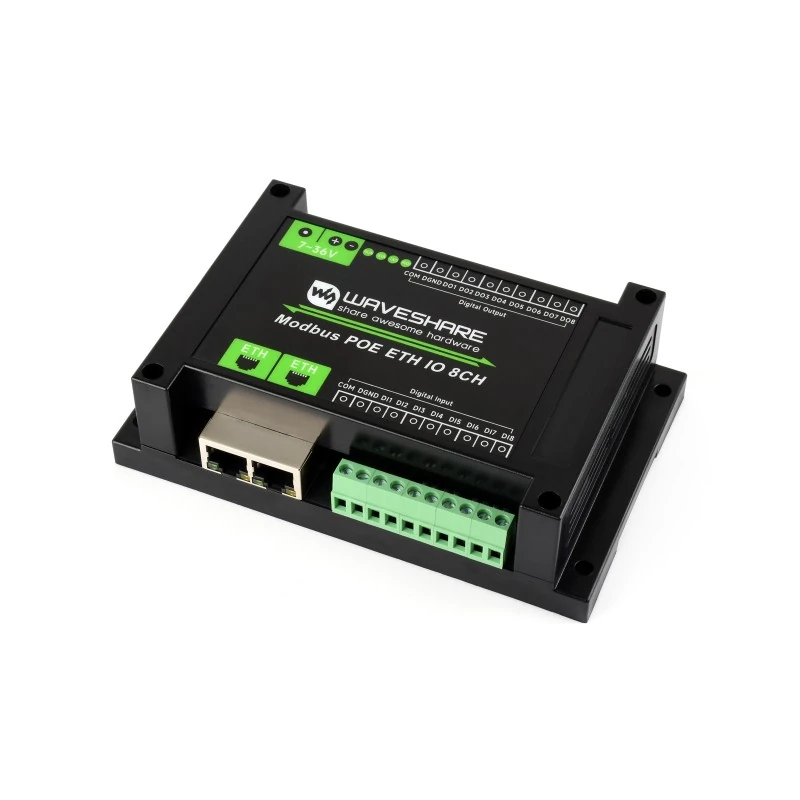

8DI 8DO Ethernet Modbus TCP/RTU PoE Endüstriyel I/O Modülü

Endüstriyel otomasyon sistemlerinde dijital sinyallerin izlenmesi ve kontrol edilmesi için tasarlanan 8DI 8DO Modbus Ethernet I/O Modülü, 8 adet dijital giriş (DI) ve 8 adet dijital çıkış (DO) sunar. Ethernet üzerinden Modbus TCP, RS485 üzerinden ise Modbus RTU haberleşmesini destekleyen modül; PLC sistemleri, SCADA altyapıları ve IoT uygulamalarına entegre edilebilir.

Modül; TCP, UDP, HTTP ve MQTT gibi farklı ağ haberleşme protokollerini destekleyerek çeşitli otomasyon ve kontrol mimarilerinde esnek kullanım sağlar. Üzerinde bulunan 2 adet RJ45 Ethernet portu, birden fazla modülün zincirleme (cascade) bağlanmasına ve diğer ağ cihazlarıyla haberleşmeye olanak tanır.

8 adet dijital giriş, PNP/NPN aktif ve pasif sinyalleri destekler ve optokuplör izolasyonu ile gürültü filtreleme özelliklerine sahiptir. 8 adet dijital çıkış ise Darlington transistör tabanlı open-drain yapıya sahip olup kanal başına 500 mA'ye kadar çıkış akımı sağlayabilir.

8 Dijital Giriş ve 8 Dijital Çıkış

Modül, endüstriyel kontrol uygulamaları için toplam 16 dijital I/O kanalı sunar.

Üretici firma kaynakları için tıklayınız.

Dijital Girişler

8 adet DI giriş, farklı saha sinyallerinin izlenmesine olanak tanır.

• 8 × dijital giriş
• PNP / NPN desteği
• Aktif / pasif sinyal desteği
• Optokuplör izolasyonu
• Gürültü filtreleme

Dijital Çıkışlar

8 adet DO çıkış, harici cihazların ve aktüatörlerin kontrol edilmesini sağlar.

• 8 × dijital çıkış
• Open-drain yapı
• Darlington transistör tabanlı çıkış
• Kanal başına 500 mA'ye kadar çıkış akımı
• Röle ve aktüatör kontrolüne uygun yapı

Modbus TCP ve Modbus RTU Haberleşme

Modül, farklı endüstriyel otomasyon altyapılarına entegrasyon için hem Ethernet hem de RS485 haberleşme seçenekleri sunar.

Ethernet üzerinden:

• Modbus TCP
• TCP
• UDP
• HTTP
• MQTT

RS485 üzerinden:

• Modbus RTU

Bu yapı sayesinde modül; PLC, SCADA ve IoT tabanlı kontrol sistemlerinde kullanılabilir.

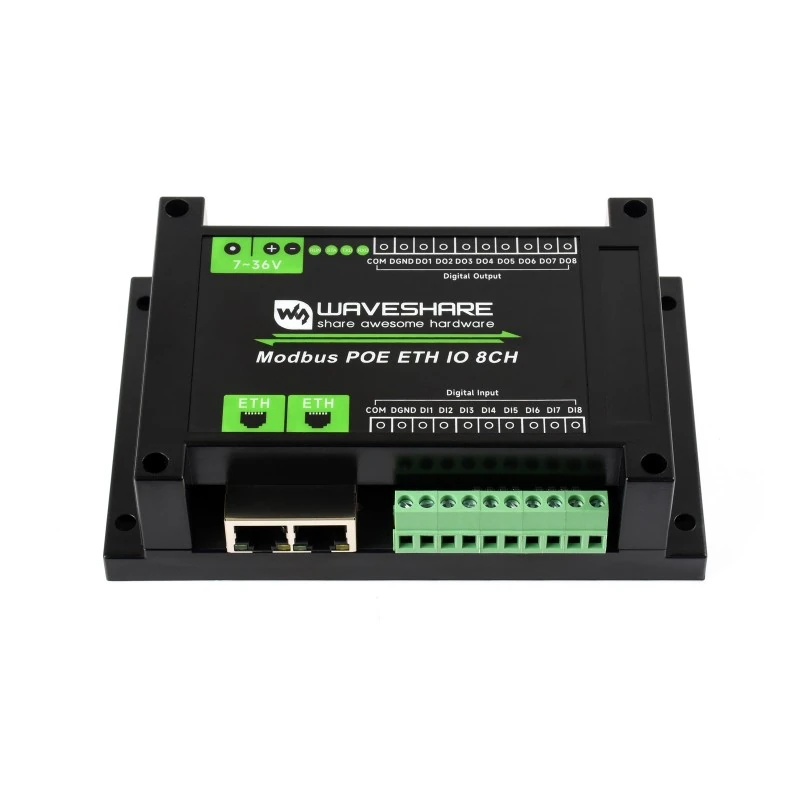

Çift Ethernet Portu ve Cascade Bağlantı

Üzerinde bulunan 2 adet RJ45 Ethernet portu, birden fazla modülün aynı ağ üzerinde zincirleme olarak bağlanmasını destekler.

Cascade bağlantı özelliği sayesinde endüstriyel kontrol panolarında birden fazla I/O modülünün ağ altyapısına daha esnek şekilde dahil edilmesi mümkün olur.

Modülün ağ yapılandırması:

• DHCP
• Statik IP
• DNS

üzerinden gerçekleştirilebilir.

Esnek Çalışma Modları

Modül, harici bir kontrolcüye ihtiyaç duyulmadan çeşitli temel kontrol senaryolarının uygulanmasına olanak tanıyan çalışma modlarını destekler.

Toggle

Çıkışın giriş durumuna veya verilen komuta göre açık/kapalı konumda tutulmasını sağlar.

Pulse / Flash ON-OFF

Çıkışların belirli sürelerle açılıp kapanmasını sağlayan zamanlamalı kontrol modudur.

Input-Output Linkage

Dijital giriş ve çıkışların birbirine bağlanarak giriş durumuna göre çıkışın kontrol edilmesini sağlar.

Bu çalışma modları, temel kontrol mantıklarının ek bir kontrolcü kullanılmadan uygulanmasına yardımcı olur.

Güç ve Sinyal İzolasyonu

Endüstriyel ortamlarda güvenilir çalışma için modülde güç ve sinyal tarafında galvanik izolasyon ile optokuplör izolasyonu bulunur.

Koruma devreleri arasında:

• Galvanik güç ve sinyal izolasyonu
• Optokuplör izolasyonu
• TVS koruması
• Resetlenebilir sigorta
• Darbe gerilimi koruması
• ESD koruması

bulunur.

Bu koruma yapıları, modülün elektriksel parazitlere ve gerilim darbelerine karşı dayanımını artırmaya yardımcı olur.

PoE ve 7–36V DC Güç Desteği

Modül iki farklı güç besleme yöntemini destekler:

• 7–36 V DC
• PoE – IEEE 802.3af

PoE desteği sayesinde uygun Ethernet altyapısı bulunan uygulamalarda veri haberleşmesi ve güç beslemesi Ethernet bağlantısı üzerinden sağlanabilir.

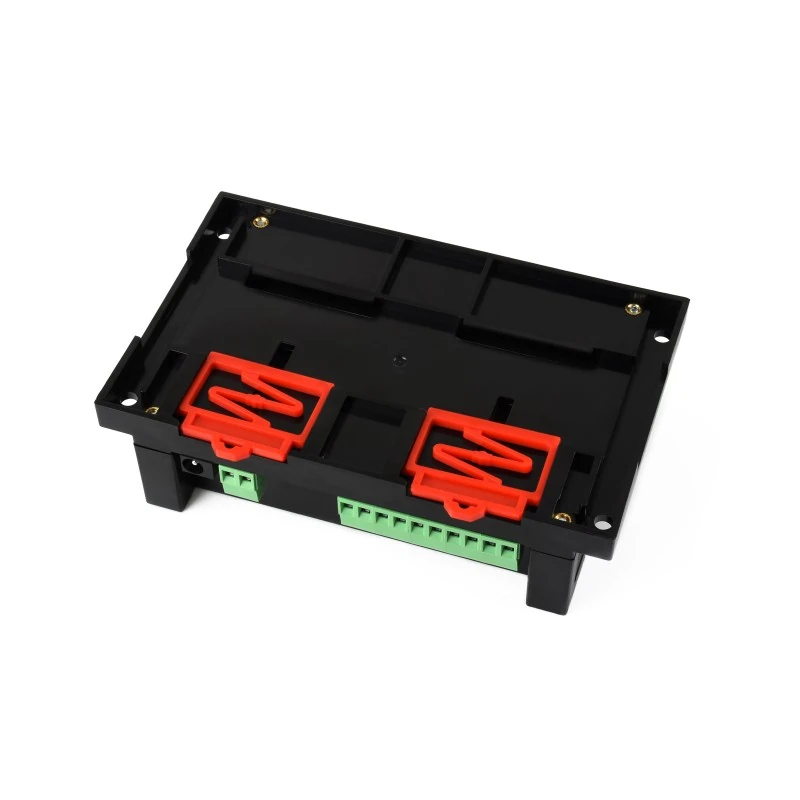

DIN Ray Montajı

Modül, 35 mm DIN ray montajına uygun endüstriyel muhafaza yapısına sahiptir. Bu sayede elektrik ve otomasyon panolarına düzenli şekilde monte edilebilir.

Toplam ağırlığı 0.212 kg'dır.

Yazılım ve Web Tarayıcısı ile Yapılandırma

Modülün yapılandırması yazılım üzerinden veya web tarayıcısı kullanılarak gerçekleştirilebilir.

Ağ yapılandırması için DHCP, statik IP ve DNS desteği bulunurken, Ethernet ve RS485 üzerinden farklı haberleşme protokolleri kullanılabilir.

Kullanım Alanları

8DI 8DO Ethernet Modbus I/O Modülü, dijital saha sinyallerinin izlenmesi ve kontrol edilmesi gereken çeşitli otomasyon uygulamalarında kullanılabilir.

Başlıca kullanım alanları:

• Endüstriyel otomasyon sistemleri
• PLC sistemleri
• SCADA uygulamaları
• IoT projeleri
• Endüstriyel Ethernet uygulamaları
• Makine kontrol sistemleri
• Elektrik ve otomasyon panoları
• Röle ve aktüatör kontrolü
• Dijital sensör izleme
• Uzaktan I/O uygulamaları
• DIN ray tabanlı kontrol sistemleri

Teknik Özellikler

Özellik	Değer
Dijital Giriş	8 × DI
Giriş Tipi	PNP / NPN, Aktif / Pasif
Dijital Çıkış	8 × DO
Çıkış Yapısı	Open-drain, Darlington Transistör
Çıkış Akımı	Kanal başına 500 mA'ye kadar
Ethernet	2 × RJ45
Ethernet Protokolleri	Modbus TCP, TCP, UDP, HTTP, MQTT
RS485	Modbus RTU
Ethernet Cascade	Desteklenir
İzolasyon	Galvanik güç ve sinyal izolasyonu, optokuplör
Koruma	TVS, resetlenebilir sigorta, darbe ve ESD koruması
Güç Beslemesi	7–36 V DC
PoE	IEEE 802.3af
Yapılandırma	Yazılım / Web tarayıcısı
IP Yapılandırması	DHCP / Statik IP / DNS
Çıkış Modları	Toggle, Pulse (Flash ON/OFF), Linkage
LED Göstergeleri	Durum, haberleşme, giriş/çıkış
Montaj	35 mm DIN ray
Ağırlık	0.212 kg

Kutu İçeriği

• 1 × Modbus POE ETH IO 8CH Modülü
• 1 × Tornavida
