RS232’den RS485/422’ye Aktif Dijital İzoleli Dönüştürücü

RS232 Erkek – RS485/422 Dönüştürücü | Galvanik İzolasyonlu – SP3232EEN & SP485EEN | Samm Market

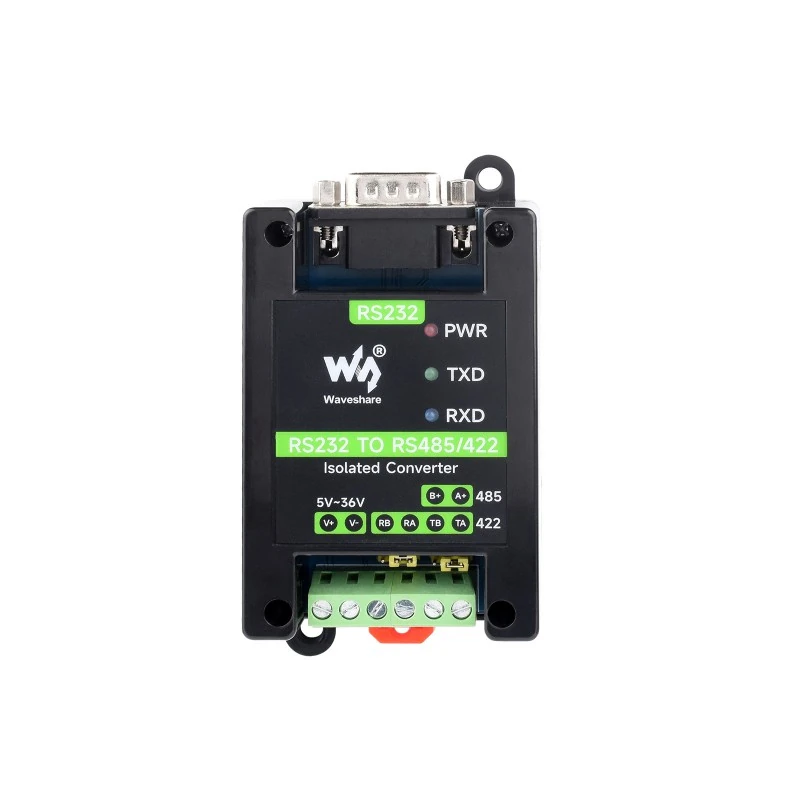

Waveshare RS232 Male to RS485/422 Aktif Dijital İzolasyonlu Dönüştürücü, üzerinde yer alan SP3232EEN ve SP485EEN çipleri sayesinde hızlı, kararlı ve güvenilir iletişim sağlar. Yerleşik galvanik izolasyon teknolojisi, yıldırım, elektrostatik deşarj (ESD) ve diğer elektriksel parazitlere karşı üstün koruma sunarak ürünü özellikle endüstriyel otomasyon, kontrol sistemleri ve yüksek iletişim güvenilirliği gerektiren projeler için ideal hâle getirir.

Cihaz, 300 – 921600bps arasında geniş baud rate desteği sunar ve izole terminaller için ek güç kaynağı gerektirmez. Tek parça güç izolasyonu, dijital sinyal izolasyonu ve TVS (Transient Voltage Suppressor) ile güçlendirilmiş devre yapısı; gerilim dalgalanmalarını, ani pikleri ve parazitleri etkin şekilde bastırır.

Ayrıca üzerinde yer alan kendini toparlayan sigorta, koruma diyotları, 15KV ESD koruması ve 600W yıldırımdan korunma devresi, cihazın dayanıklılığını artırır ve uzun süreli stabil kullanım sağlar.

Öne Çıkan Özellikler

• SP3232EEN ve SP485EEN çipleri ile yüksek hızda ve stabil iletişim

• 300~921600bps veri iletim hızı

• Tek gövdeli güç izolasyonu; izole terminal için harici güç gerektirmez

• Dijital izolasyon ile yüksek parazit direnci ve düşük güç tüketimi

• TVS koruma devresi ile yıldırıma ve ani gerilim yükselmelerine dayanıklı

• Kendini toparlayan sigorta ve koruma diyotları ile aşırı akım / aşırı gerilim koruması

• 15KV ESD koruması ve 600W yıldırım & darbe koruması

• RS485/RS422 hattında 120R sonlandırma direnci (jumper ile aktif/pasif edilebilir)

• 5V–36V geniş giriş aralığına sahip vida tipi güç bağlantısı

• Güç ve veri iletişimi için 3 adet durum LED’i

• Endüstriyel DIN ray montajına uygun ABS kasa, kompakt ve kolay kurulum
• Üretici firma kaynakları için tıklayınız.

Teknik Özellikler

Güç

• Giriş: 5–36V DC

• Koruma: Ters polarite koruması

Baud Rate

• 300 ~ 921600bps

• Uzun mesafe için önerilen hız: 300 ~ 115200bps

Bağlantı Arayüzleri

• RS232 (DB9 Erkek)

• İletim mesafesi: ~15 m

• Mod: Noktadan noktaya

• RS485/422 (Vida Terminalli)

• Donanım tabanlı otomatik yön kontrolü

• Koruma: 600W yıldırım & darbe, 15KV ESD

• Sonlandırma: 120R (açılabilir/kapatılabilir)

• İletim mesafesi: ~1.2 km

• Mod: Çok noktalı (32 node’a kadar – 16+ için tekrarlayıcı önerilir)

Kasa ve Boyutlar

• Kasa: 35 mm DIN ray montaj uyumlu ABS gövde

• Ölçüler: 81.9 x 54.0 x 32.0 mm
