Pololu CT220RMV-HS5 Temassız Akım Sensörü Kartı

Pololu Allegro CT220RMV-HS5 Temassız Akım Sensörü Taşıyıcı Kart

Pololu tarafından geliştirilen bu kart, Allegro Microsystems’in CT220RMV-HS5 model TMR (Tunnelling Magnetoresistance) tabanlı temassız akım sensörü için tasarlanmış basit ve kullanışlı bir taşıyıcı (carrier) karttır. Bu sensör, devreye seri olarak bağlanmaya gerek kalmadan, yakındaki bir iletkenden geçen akımın oluşturduğu manyetik alanı ölçerek çalışır. Kalibrasyon yapıldığında, analog voltaj çıkışı yüksek doğrulukta bir akım ölçümüne dönüştürülebilir.

Samm Market olarak, Allegro Microsystems desteğiyle sunulan bu breakout kartları; CT220 TMR temassız akım sensörlerini kolayca kullanmak veya değerlendirmek isteyen kullanıcılar için ideal bir çözümdür. Ürünü kullanmadan önce CT220 veri sayfasının (datasheet) dikkatlice incelenmesi önerilir.

CT220RMV-HS5 Sensör Özellikleri

Bu taşıyıcı kart üzerinde yer alan CT220RMV-HS5, ±15 mT (±150 G) manyetik alan ölçüm aralığına sahiptir. Çıkış hassasiyeti:

• 5 V besleme (VDD) ile: 150 mV/mT

• 3.3 V besleme (VDD) ile: 99 mV/mT

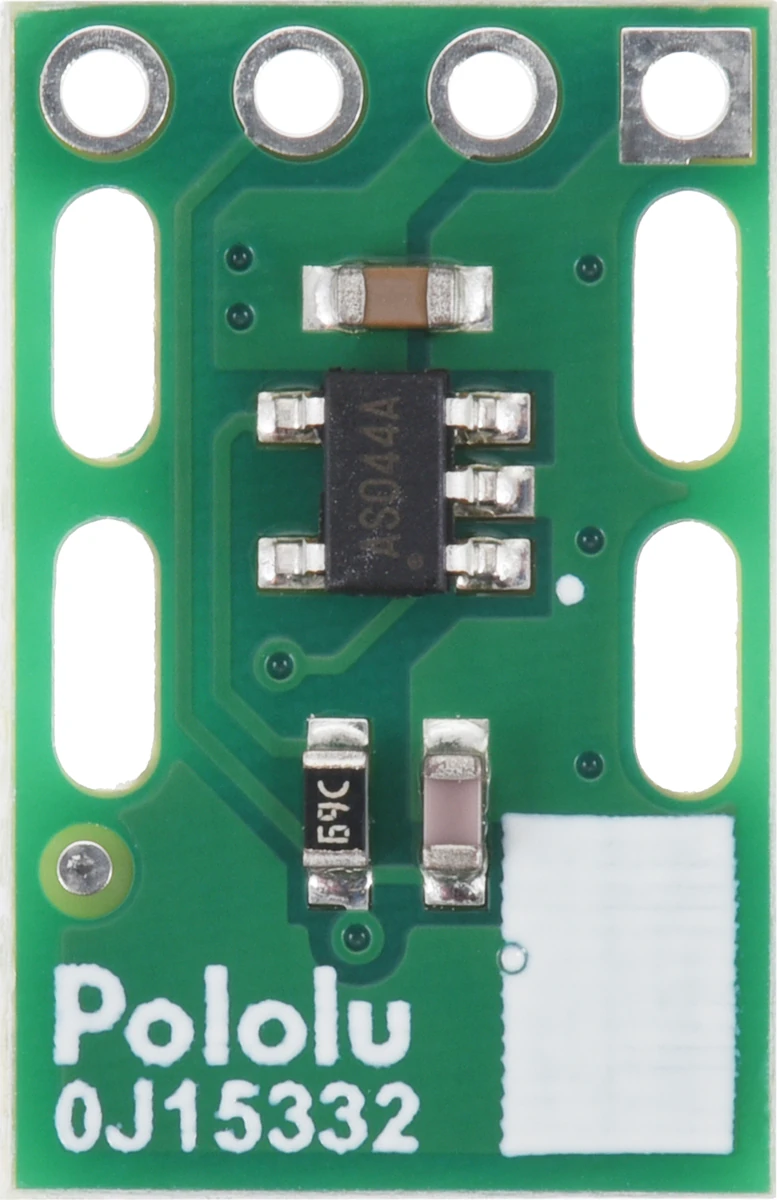

Bu versiyon, sensör entegresi üzerinde yer alan ve “AS” ile başlayan baskı işareti sayesinde diğer versiyonlardan görsel olarak ayırt edilebilir. Ayrıca PCB üzerinde, kullanıcıya özel tanımlama işaretleri eklenebilmesi için boş bir beyaz alan (silkscreen) bulunmaktadır.

Akım Ölçüm Hassasiyeti ve Kurulum

Sensörün ölçebileceği akım aralığı ve akım hassasiyeti; sensör ile iletken arasındaki mesafeye, iletkenin geometrisine ve karta göre konumuna bağlıdır. Kart, görsellerde olduğu gibi yuvarlak bir kabloya sabitlendiğinde, kablonun yalıtım dahil toplam çapı en önemli parametre haline gelir.

Farklı kalınlıktaki kablolar için sensörün tahmini ölçüm aralığı ve hassasiyetini gösteren grafikler referans olarak kullanılabilir. Ancak en doğru sonuçlar için, sensörün kendi kullanım senaryonuza göre kalibre edilmesi tavsiye edilir.

Öne Çıkan Özellikler

• Yakındaki bir iletkenden geçen akımın manyetik alanını ölçen temassız akım algılama

• Allegro’nun patentli XtremeSense™ TMR teknolojisi

• Devreyi kesmeden veya seri bağlantı yapmadan ölçüm imkânı

• Doğal olarak yüksek elektriksel izolasyon

• Kalibrasyon ile doğru akım ölçümüne dönüştürülebilen analog voltaj çıkışı

• Yüksek doğruluk, lineerlik ve çözünürlük

• Geniş sıcaklık aralığında kararlı performans

• Çift yönlü ölçüm (AC ve DC sistemlerle uyumlu)

• Manyetik alan, tam ölçeğin %90’ının üzerine çıktığında veya %10’un altına düştüğünde uyarı veren FLAG çıkışı

• Tipik 20 µs tepki süresi

• Gürültüyü azaltmak için 30 kHz bant genişliğine sahip dahili RC filtre

• Çalışma sıcaklığı aralığı: −40 °C ile +125 °C

• Akım taşıyan kabloya sabitleme yuvalarına sahip kompakt 0.4″ × 0.62″ PCB

• Bağlantı seçenekleri:

• JST SH tipi (Qwiic uyumlu) 4 pin konnektör

• 2.54 mm (0.1″) pin header uyumu
• Üretici firma kaynakları için tıklayınız.

Teknik Özellikler

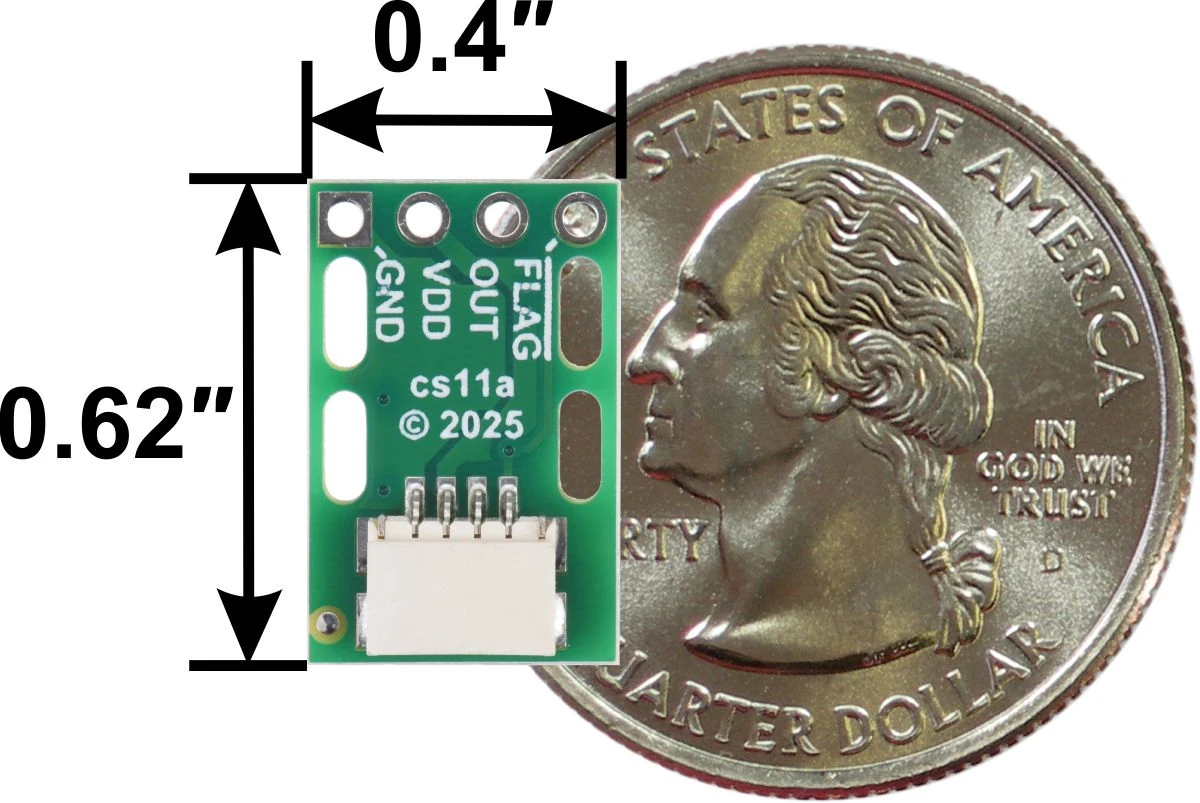

• Boyutlar: 0.4″ × 0.62″ × 0.2″

• Ağırlık: 0.4 g

• Manyetik Alan Hassasiyeti: 150 mV/mT

• Minimum Çalışma Gerilimi: 2.7 V

• Maksimum Çalışma Gerilimi: 5.5 V

• Besleme Akımı: 1.2 mA

• Manyetik Alan Ölçüm Aralığı: −15 mT ile +15 mT

• Akım Sensörü: Allegro CT220RMV-HS5

• PCB Geliştirme Kodu: cs11a

• Diğer PCB İşaretleri: 0J15332

Bu ürün, Samm Market güvencesiyle; uygun fiyat, kaliteli ürün ve ürün garantisi avantajlarıyla sunulmaktadır. Temassız akım ölçümü gerektiren projeler için profesyonel ve güvenilir bir çözümdür.
