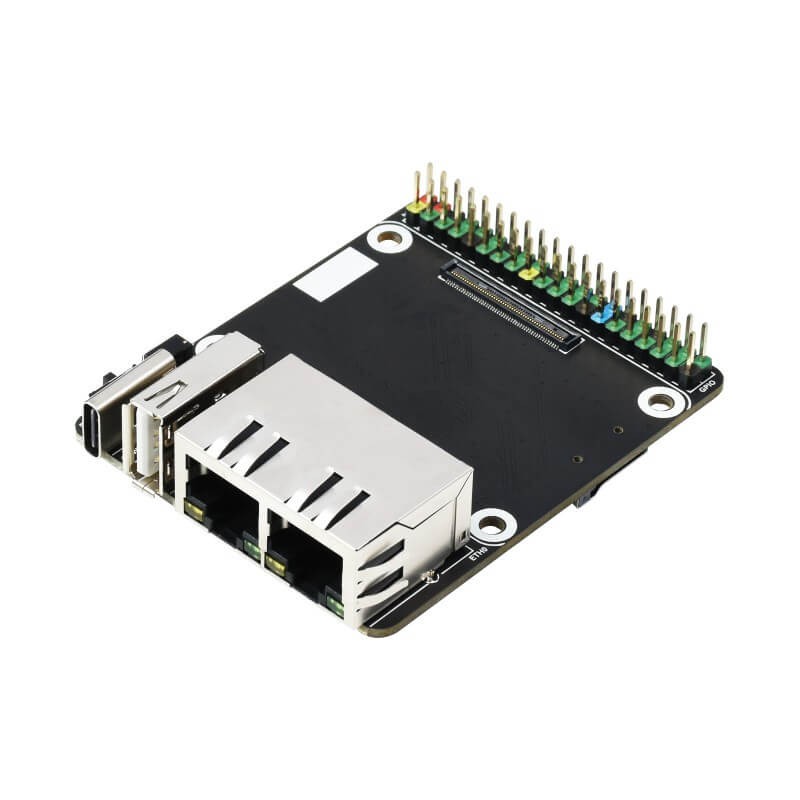

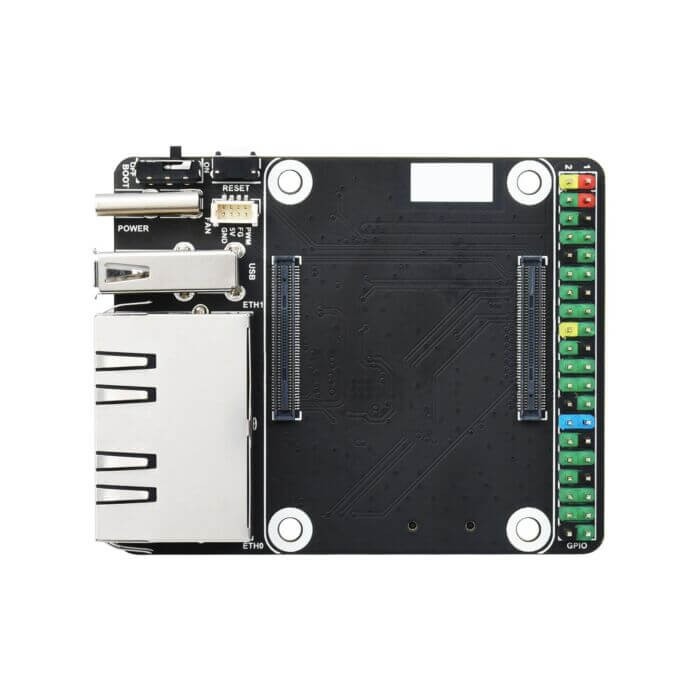

CM4 için Çift Gigabit Ethernet Base Board

Raspberry Pi Compute Module 4 ile kullanılabilen bir anakart olan CM4-DUAL-ETH-MINI, 5V DC Type-C arabirim güç kaynağını destekler ve çift Gigabit Ethernet bağlantı noktası, fan arabirimli tek kanallı USB2.0 ve standart özellikler içerir Yumuşak yönlendirme gibi birden çok ağ bağlantı noktası gerektiren senaryolar için uygun olan Raspberry Pi 40Pin arabirimi.

Dikkat

1. Güç açıkken USB dışında herhangi bir cihazı takmayın veya çıkarmayın.

2. Bağlamadan önce fan voltajını onaylayın, sadece 5V fanlar desteklenir.

3. Tip C arayüzü, görüntüyü programlamak için bir güç kaynağı veya bir USB arayüzü olarak kullanılabilir (geçiş yapmak için DIP anahtarını kullanmanız gerekir).

4. CM4 için normal güç kaynağı sağlamak amacıyla, görüntüyü programlamak için C Tipi arayüzü kullanırken lütfen diğer cihazları bağlamayın.

5. CM4 normal kullanımdayken, CM4 için 5V/2A güç kaynağı sağlaması gerekir. Aksi halde otomatik kapanma, frekans düşürme ve benzeri sorunlar olabilir.

6. USB2.0 varsayılan olarak kapalıdır, açmak isterseniz config.txt dosyasına "dtoverlay=dwc2, dr_mode=host" eklemeniz gerekir.

7. Opwenwrt için kullanım talimatlarına bakın.

8. Bu genişletme kartı, POE işlevini desteklemiyor.

9. Kaynaklar için tıklayınız

Boyutlar

CM4-DUAL-ETH-MİNİ

Compute Modul 4

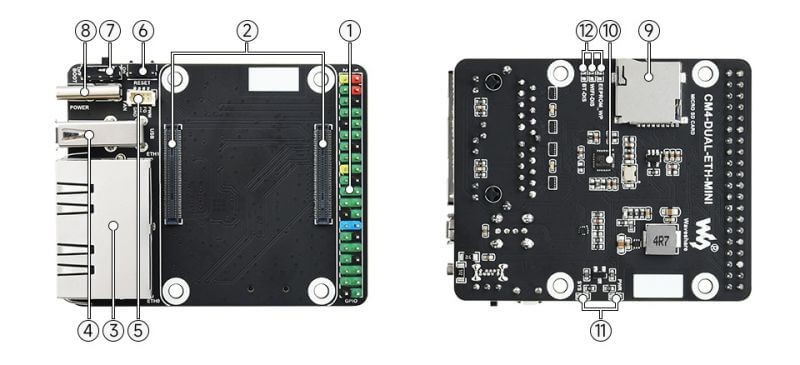

Kart Üzerinde Neler Var ?

1. 40PIN GPIO başlığı

HAT çeşitlerini bağlamak için

2. CM4 Soket

Compute Module 4'ün tüm çeşitleri için uygun

3. RJ45 Çift Gigabit Ethernet Bağlantı Noktası

Çift RJ45 Gigabit Ethernet bağlantı noktası, 10/100/1000M uyumlu

ETHERNET 0: CM4 orijinal ağ bağlantı noktası

ETHERNET 1: PCIe genişletilmiş ağ bağlantı noktası

4. USB 2.0 Tip A bağlantı noktası

USB cihazlarını bağlamak için

5. FAN başlığı

soğutma fanını bağlamak için hız ayarı ve ölçümü sağlar

6. Yeniden başlatma tuşu

7. Önyükleme anahtarı

AÇIK: CM4, USB-C arabiriminden önyüklenir

KAPALI: CM4, eMMC veya TF kartından önyüklenebilir

8. C Tipi bağlantı noktası

5V/2,5A güç kaynağı veya eMMC programlaması için kullanılır

9. TF Kart Girişi

önceden yakılmış görüntüye sahip bir TF kartını bağlamak için (YALNIZCA Lite varyantı)

10. RTL8111H

Gigabit NIC çipi

11. Gösterge

PWR: Raspberry Pi'nin güç kaynağı durumunu gösterir

SYS: Raspberry Pi'nin çalışma durumunu gösterir

12. SİSTEM anahtarı

EEPROM_WP: EEPROM'un üzerine yazılmasını önleyin

WiFi_DIS: WiFi devre dışı, yalnızca kablosuz özellikli CM4 sürümü için

BT_DIS: Bluetooth devre dışı, yalnızca kablosuz özellikli CM4 sürümü için
