Raspberry Pi Yüksek Hassasiyetli AD/DA Genişletme Kartı

Raspberry Pi GPIO arabiriminde AD/DA işlevi yoktur, bu Pi geliştirmesinde sizi rahatsız edebilir. Ancak, artık sorun olmayacak. Yüksek Hassasiyetli AD/DA Kartı, Raspberry Pi'ye yüksek hassasiyetli AD/DA işlevleri eklemenizi sağlar.

Özellikler

• Standart Raspberry Pi 40PIN GPIO uzatma başlığı, Raspberry Pi serisi kartları, Jetson Nano'yu destekler
• Yerleşik ADS1256, 8 kanal 24 bit yüksek hassasiyetli ADC (4 kanal diferansiyel giriş), 30 kps örnekleme hızı
• Yerleşik DAC8552, 2ch 16bit yüksek hassasiyetli DAC
• Analog sinyali bağlamak için pin başlıkları aracılığıyla yerleşik giriş arabirimi

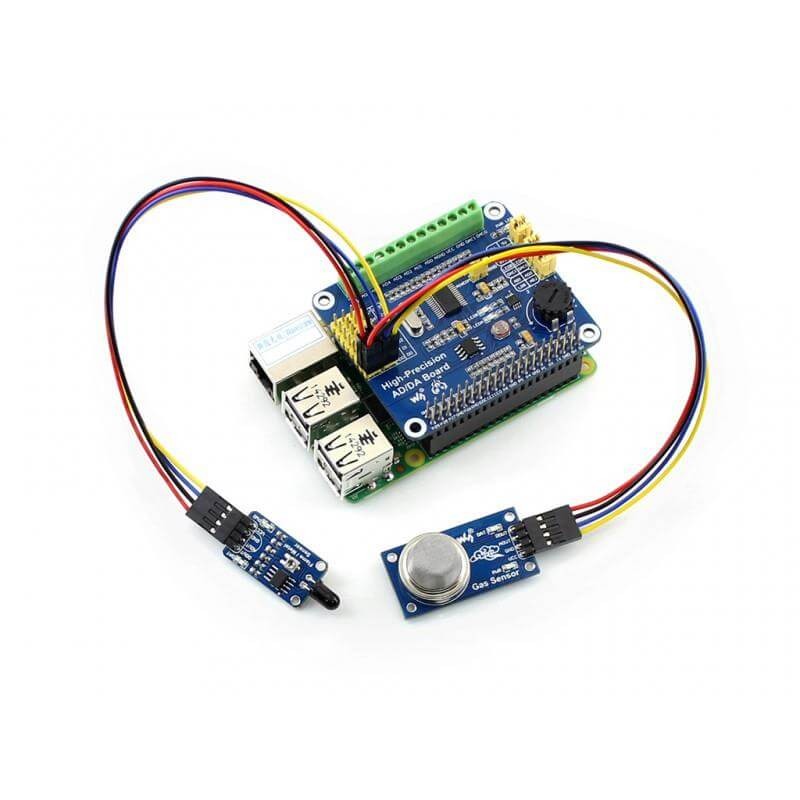

• Pin çıkışı Waveshare sensör arayüzü standardı ile uyumludur, çeşitli analog sensör modüllerine bağlanması kolaydır
• Analog/dijital sinyali bağlamak için vidalı terminaller aracılığıyla yerleşik giriş/çıkış arabirimi
• AD/DA algılama devresine sahiptir, sinyal gösterimi için kolaydır
• Kaynaklar için tıklayınız.

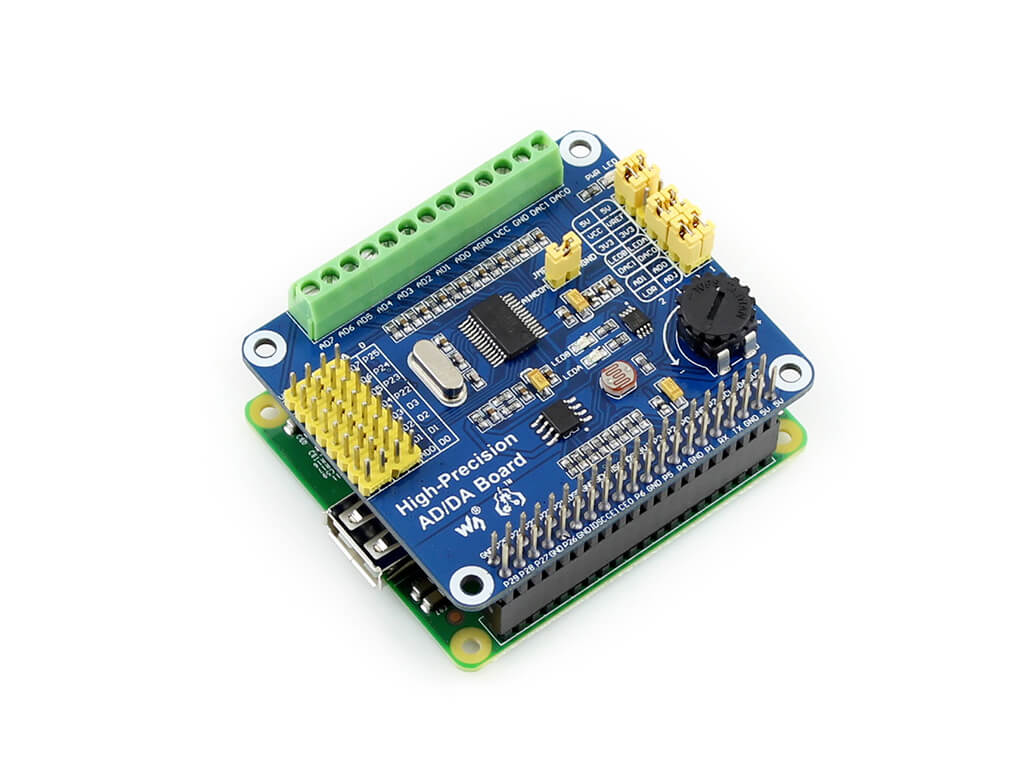

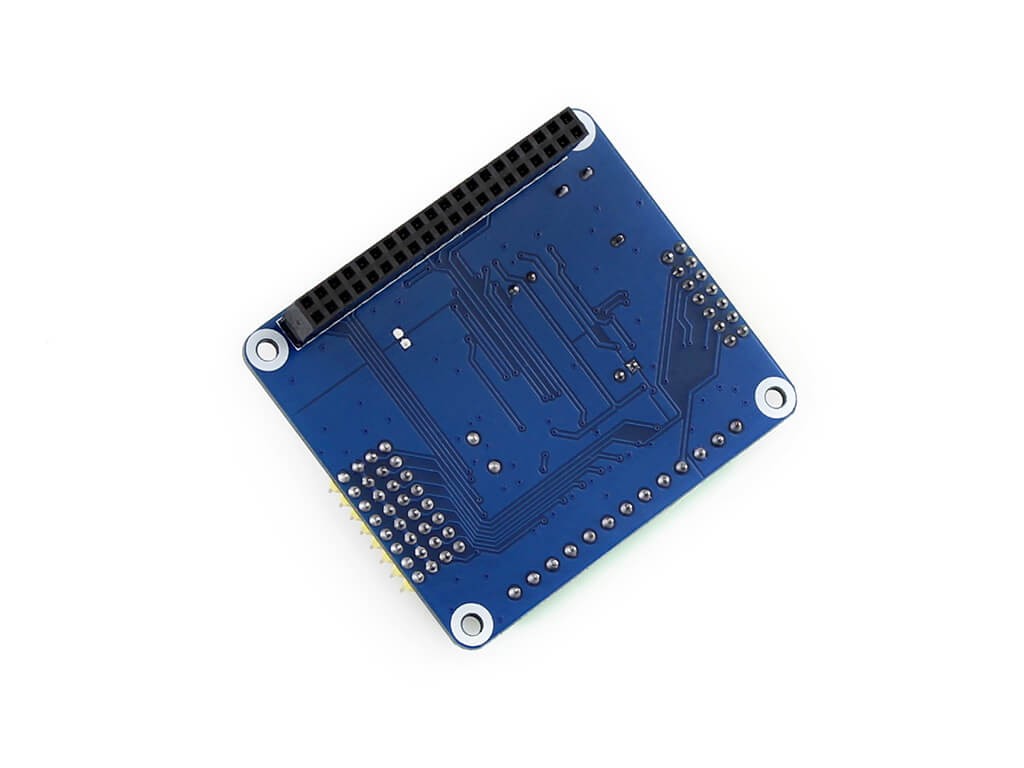

Board üzerinde neler var?

1. Raspberry Pi GPIO arayüzü: Pi ile bağlantı için

2. AD/DA giriş/çıkış: vidalı terminaller

3. AD girişi: pin başlıkları, pin çıkışı Waveshare sensör arayüz standardı ile uyumludur, çeşitli analog sensör modüllerine bağlanması kolaydır

4. 7.68 kristal

5. LM285-2.5 : ADC çipi için referans voltajı sağlar

6. Foto direnç

7. LED çıkış göstergesi

8. 10K potansiyometre

9. DAC8552 : 16 bit yüksek hassasiyetli DAC, 2 kanal

10. Güç göstergesi

11. ADS1256 : 24 bit yüksek hassasiyetli ADC, 8 kanal (4 kanal diferansiyel girişi)

12. ADC test atlama teli

13. DAC test atlama teli

14. Güç seçimi atlama teli

15. ADC referans toprak konfigürasyonu: AD tek girildiğinde, AINCOM referans terminalidir, GND'ye veya harici referans voltajına bağlanabilir

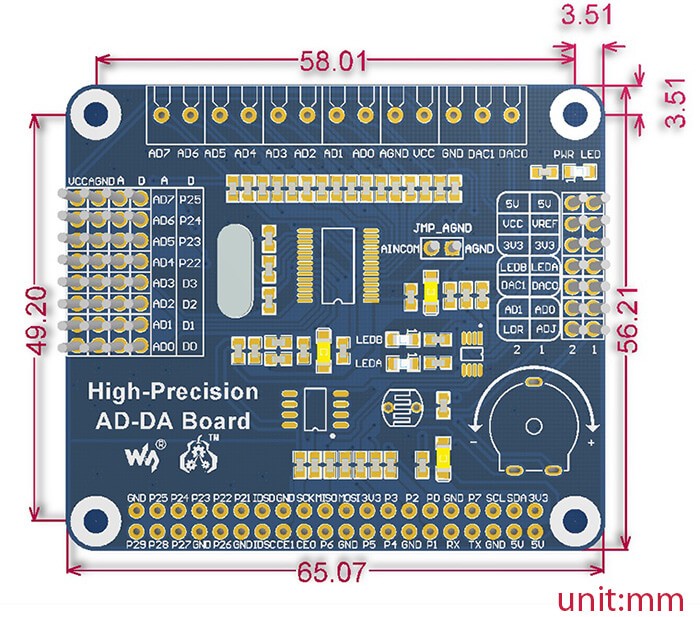

Boyutlar
