Raspberry Pi 5 Uyumlu Çift Kanallı M.2 HAT+ Adaptörü

Raspberry Pi 5 için Çift Kanallı M.2 HAT+

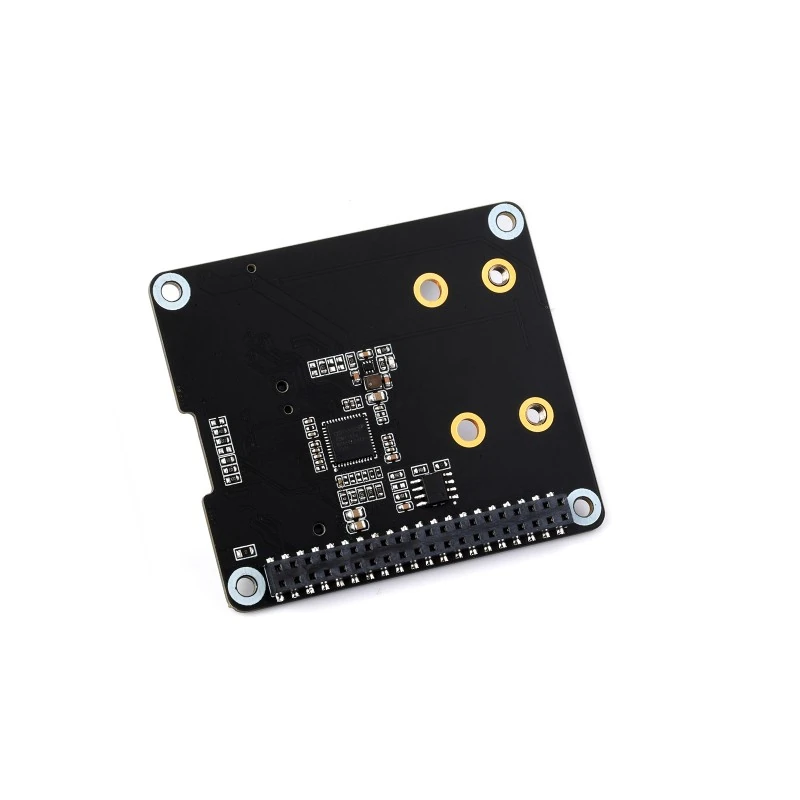

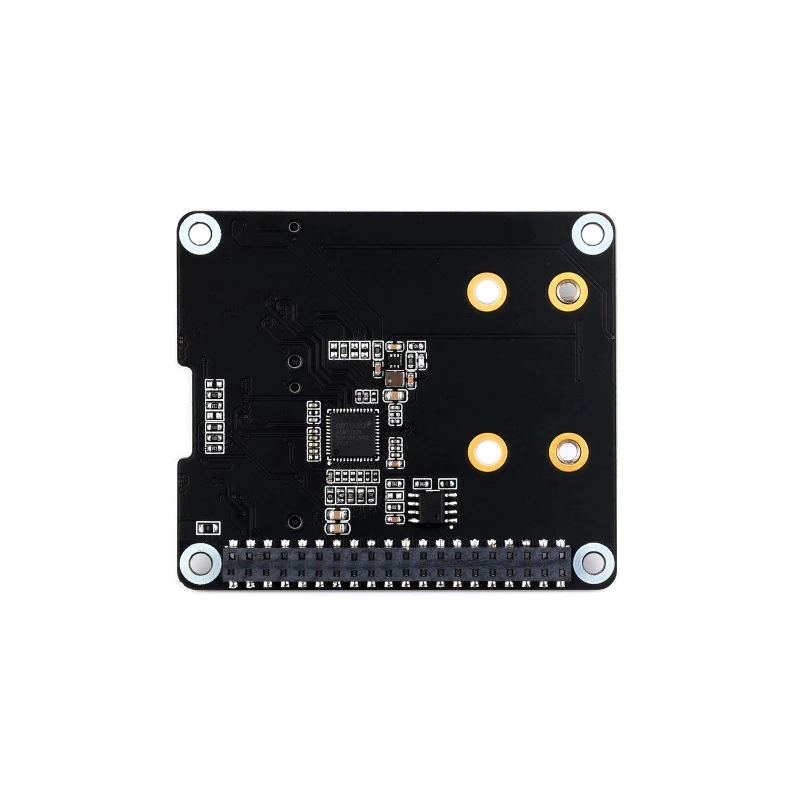

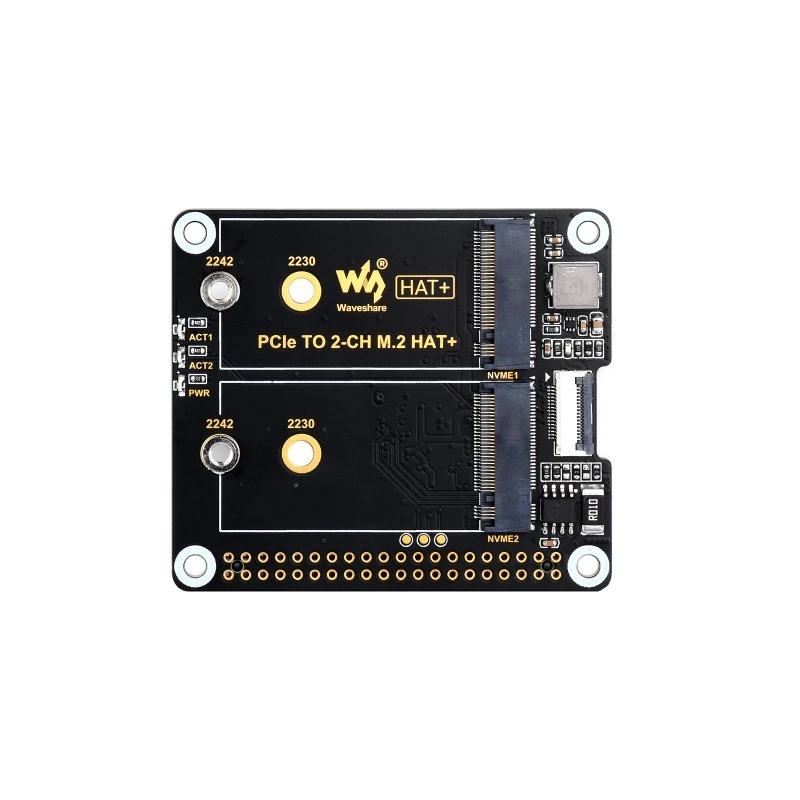

Waveshare Dual-Channel M.2 HAT+, Raspberry Pi 5 için geliştirilmiş bir genişleme kartıdır ve PCIe Gen2 modunda iki adet M.2 NVMe SSD desteği sunar. Raspberry Pi 5’in PCIe FPC arayüzüne doğrudan bağlanır ve çift disk kullanımını mümkün kılan PCIe switch yongası ile donatılmıştır.

M-key M.2 NVMe SSD’ler ile uyumludur ve 2230 ile 2242 form faktörlerini destekler (Raspberry Pi SSD dahil). Bu sayede yüksek hızlı yerel depolama gerektiren projeler veya NVMe SSD üzerinden hızlı boot almak isteyen kullanıcılar için ideal bir çözümdür.

Kutu içeriğinde yer alan GPIO yükseltici (riser) sayesinde HAT takılıyken Raspberry Pi’nin GPIO pinlerine erişim korunur. Ayrıca metal mesnetler ve montaj elemanları ile karta sağlam bir şekilde sabitlenir. Kart üzerinde bulunan EEPROM, HAT kimliği ve kart bilgilerini saklar.

Her bir M.2 SSD için ayrı çalışma LED göstergeleri ve ek bir güç LED’i bulunur. Dahili INA219 güç izleme entegresi, girişteki 5V hattı üzerinden akım ve voltaj ölçümü yaparak cihaz durumunun izlenmesine olanak tanır (3.3V hattı izlenmez). Varsayılan I2C adresi 0x40’tır; arka taraftaki dirençler üzerinden adres değiştirilebilir, bu da farklı genişleme kartlarının üst üste kullanımını destekler.

Not: Raspberry Pi 5 ve M.2 NVMe SSD’ler kutu içeriğine dahil değildir.

Öne Çıkan Özellikler

• Raspberry Pi 5 uyumlu tasarım, PCIe FPC arayüzü üzerinden bağlantı

• Çift M.2 NVMe SSD desteği, M-key, 2230 ve 2242 form faktörleri

• PCIe Gen2 modu, yüksek hızlı veri aktarımı

• PCIe switch yongası, iki SSD’nin aynı anda kullanılabilmesini sağlar

• Raspberry Pi SSD uyumluluğu, yaygın NVMe sürücülerle çalışma

• GPIO riser dahil, GPIO pinlerine erişim korunur

• Dahili EEPROM, HAT kimliği ve kart bilgileri için

• INA219 güç izleme entegresi, 5V giriş hattında akım ve voltaj ölçümü

• Ayarlanabilir I2C adresi, varsayılan 0x40

• LED göstergeler, her SSD için ayrı aktivite LED’i ve güç LED’i

• Zengin donanım içeriği, GPIO riser, metal mesnetler, montaj vidaları ve SSD somunları dahil
• Üretici firma kaynakları için tıklayınız.

Kutu İçeriği

• 1 × Waveshare Çift Kanallı M.2 HAT+ (Raspberry Pi 5 için)

• 1 × GPIO yükseltici header

• 1 × PCIe bağlantı kablosu (40 mm)

• 1 × Montaj ve sabitleme seti

Bu ürün, Samm Market güvencesiyle uygun fiyat, kaliteli ürün ve ürün garantisi avantajlarıyla sunulmaktadır.
Raspberry Pi 5 projelerinde yüksek hızlı depolama, NVMe üzerinden sistem başlatma, veri yoğun uygulamalar ve endüstriyel/IoT çözümleri için güçlü ve esnek bir genişleme çözümüdür.
