USB Adaptörlü Mini PCIe 2 Kanallı CAN Kartı

Mini PCIe Çift Kanallı İzole CAN Kartı

Bu Mini PCIe çift kanallı CAN kartı, dizüstü bilgisayarlar, gömülü sistemler ve endüstriyel uygulamalar için iki adet izole CAN Bus arayüzünü kompakt ve güvenilir bir şekilde sisteme kazandırmak amacıyla tasarlanmıştır. CAN2.0A ve CAN2.0B protokollerini destekler, ISO11898-1/2 standartlarıyla uyumludur ve Windows, Linux ile Raspberry Pi platformları için tam yazılım desteği sunar.

Olgunlaşmış USB-CAN teknolojisi üzerine inşa edilen kart, 1 Mbps’ye kadar çift yönlü yüksek hızlı CAN haberleşmesi sağlar. Otomatik yeniden iletim desteği ile birlikte her kanal için 2000 adet alım ve 1000 adet gönderim çerçevesi tamponu bulunur. Her CAN kanalı tamamen izole edilmiştir; bu sayede zorlu endüstriyel ortamlarda yüksek güvenilirlik ve elektriksel güvenlik sağlar.

Kart ile birlikte, Mini PCIe yuvası bulunmayan sistemler için USB – Mini PCIe dönüştürücü adaptör de sunulmaktadır. Sağlanan sürücüler, CANTools gibi teşhis yazılımları ve Python, C++, C#, LabVIEW gibi diller için örnek kodlar sayesinde; CAN tabanlı veri toplama, kontrol ve analiz uygulamaları için esnek bir çözüm sunar.

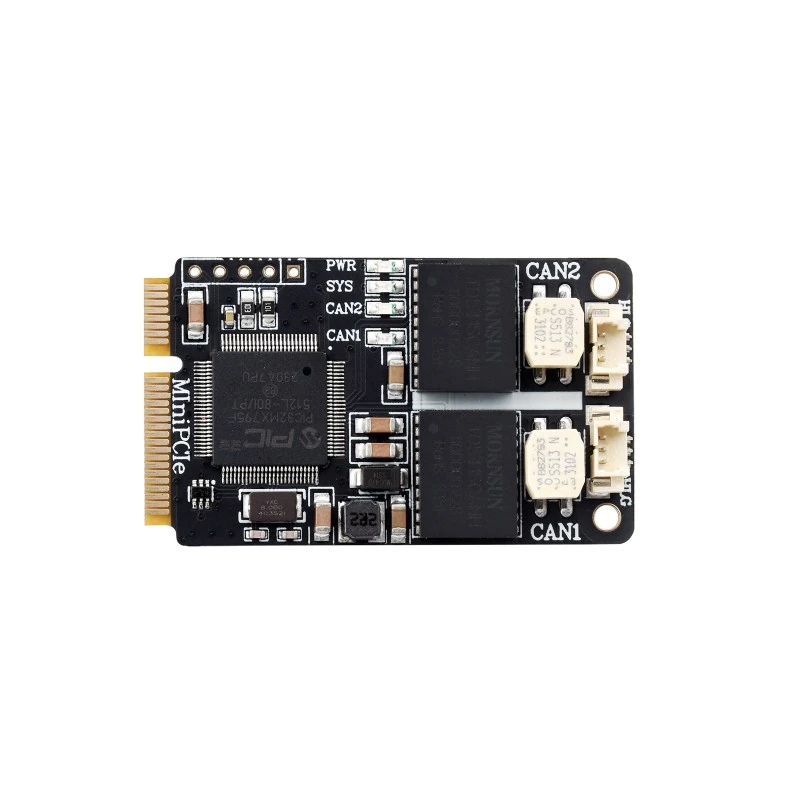

Kart üzerinde güç, sistem durumu ve her kanal için ayrı LED göstergeleri ile birlikte 120Ω terminasyon dirençleri yer almaktadır. Haberleşme, Mini PCIe kenar konnektörü üzerinden USB 2.0 sinyalleri ile sağlanır ve 3.3V çalışma voltajı kullanır. Geniş çalışma sıcaklık aralığı sayesinde Raspberry Pi gibi başsız (headless) sistemlerde de sorunsuz çalışır.

Öne Çıkan Özellikler

• Çift kanallı izole CAN Bus desteği (CAN1 ve CAN2)

• Standart Mini PCIe arayüzü, USB 2.0 haberleşme

• CAN2.0A ve CAN2.0B protokol desteği (ISO11898-1/2 uyumlu)

• 10 Kbps – 1 Mbps arasında ayarlanabilir baud rate

• Kanal başına 8500 frame/sn’ye kadar yüksek hızlı veri iletimi

• Kanal başına 2000 alım / 1000 gönderim tamponu

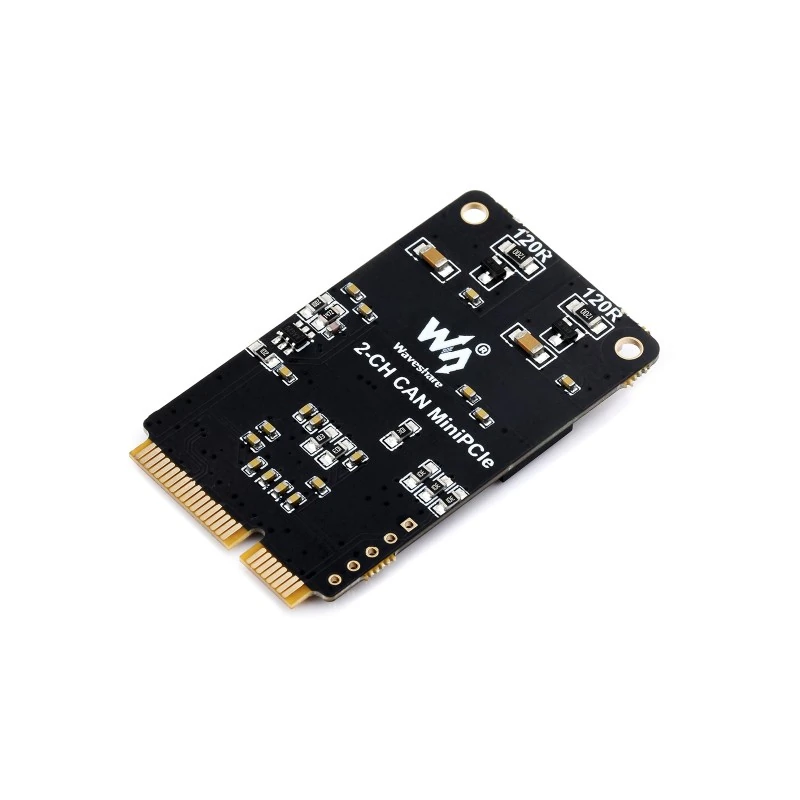

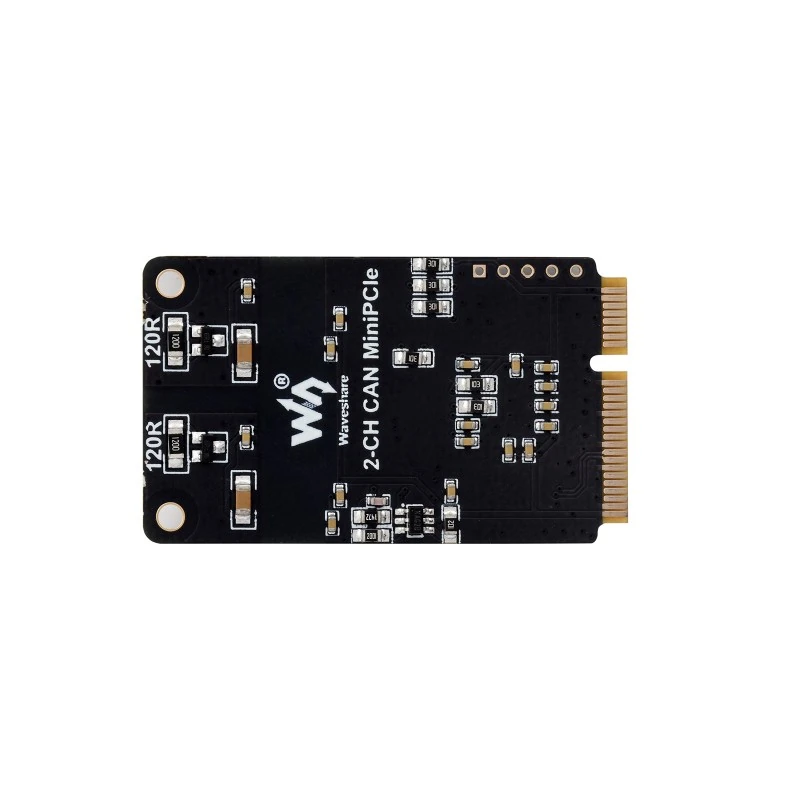

• Her CAN kanalı için dahili 120Ω terminasyon direnci

• Güç, sistem ve kanal aktivite LED göstergeleri

• USB – Mini PCIe adaptör kartı kutuya dahildir

• Windows XP/7/8/10/11, Raspberry Pi OS, Ubuntu desteği

• Python, C#, LabVIEW ve diğer diller için sürücü ve örnek kodlar

• Mini PCIe, CAN1 ve CAN2 için tam elektriksel izolasyon

• -40°C ~ +85°C çalışma sıcaklığı

• Kompakt tasarım: 51 × 30 mm
• Üretici firma kaynakları için tıklayınız.

Teknik Özellikler

• Ürün tipi: Mini PCIe – CAN dönüştürücü kart

• Mini PCIe arayüzü çalışma voltajı: 3.3V

• Haberleşme yöntemi: Mini PCIe USB 2.0 pinleri

• CAN arayüzü:

• 2 bağımsız ve izole kanal (CAN1, CAN2)

• Bağlantı tipi: CAN Bus vidalı terminal (1.25 mm pitch)

• Terminasyon direnci: Her kanal için 120Ω

• Baud rate: 10 Kbps ~ 1 Mbps (yazılım ile ayarlanabilir)

• Protokoller: CAN2.0A, CAN2.0B (ISO/DIS11898-1/2 uyumlu)

• Veri iletim hızı: Kanal başına 8500 frame/sn

• Tampon bellek:

• 2000 alım / 1000 gönderim frame (otomatik yeniden iletim destekli)

LED Göstergeleri

• PWR: Güç göstergesi

• SYS: Sistem durumu (bus hatası durumunda sürekli yanar)

• CAN1: CAN1 veri gönderme/alma göstergesi

• CAN2: CAN2 veri gönderme/alma göstergesi

Sistem Uyumluluğu

• Windows: XP / 7 / 8 / 10 / 11 (32 & 64 bit)

• Linux: Raspberry Pi OS, Ubuntu (Jetson Nano), VMware sanal makineler

Kutu İçeriği

• 1 × Mini PCIe Çift Kanallı CAN Kartı

• 1 × USB – Mini PCIe adaptör kartı

• 1 × USB 4-pin kablo

• 2 × CAN 3-pin bağlantı kablosu

Bu ürün, Samm Market güvencesiyle uygun fiyat, kaliteli ürün ve ürün garantisi avantajlarıyla sunulmaktadır.
Endüstriyel otomasyon, CAN tabanlı veri toplama, araç elektroniği, IoT projeleri ve Raspberry Pi tabanlı sistemler için güçlü ve güvenilir bir çözümdür.
