Raspberry Pi 5 İçin Mini PCIe / Gigabit Ethernet / USB 3.2 Gen1 HAT

Raspberry Pi 5 için 4G Destekli MiniPCIe + Gigabit Ethernet + USB 3.2 HAT | Samm Market

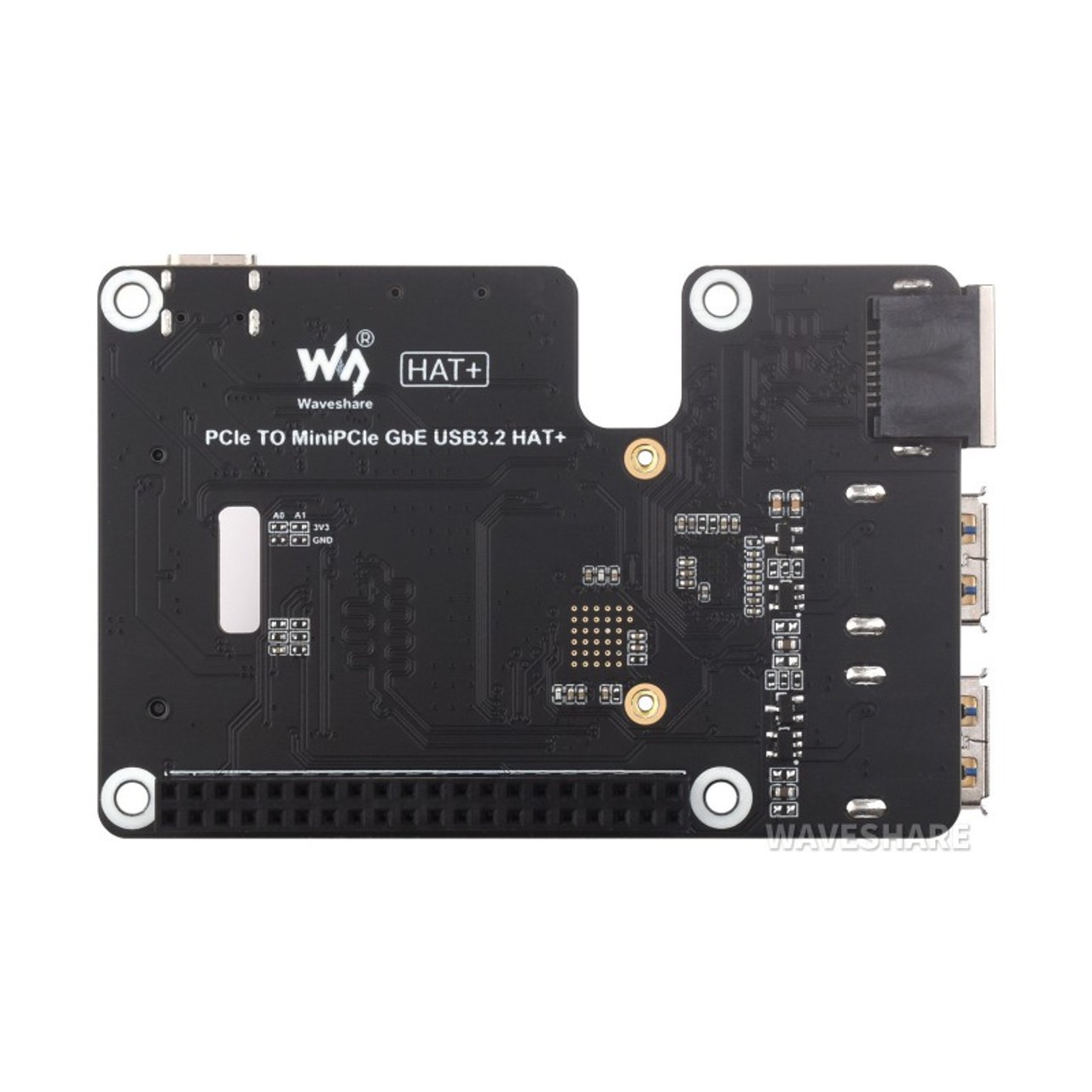

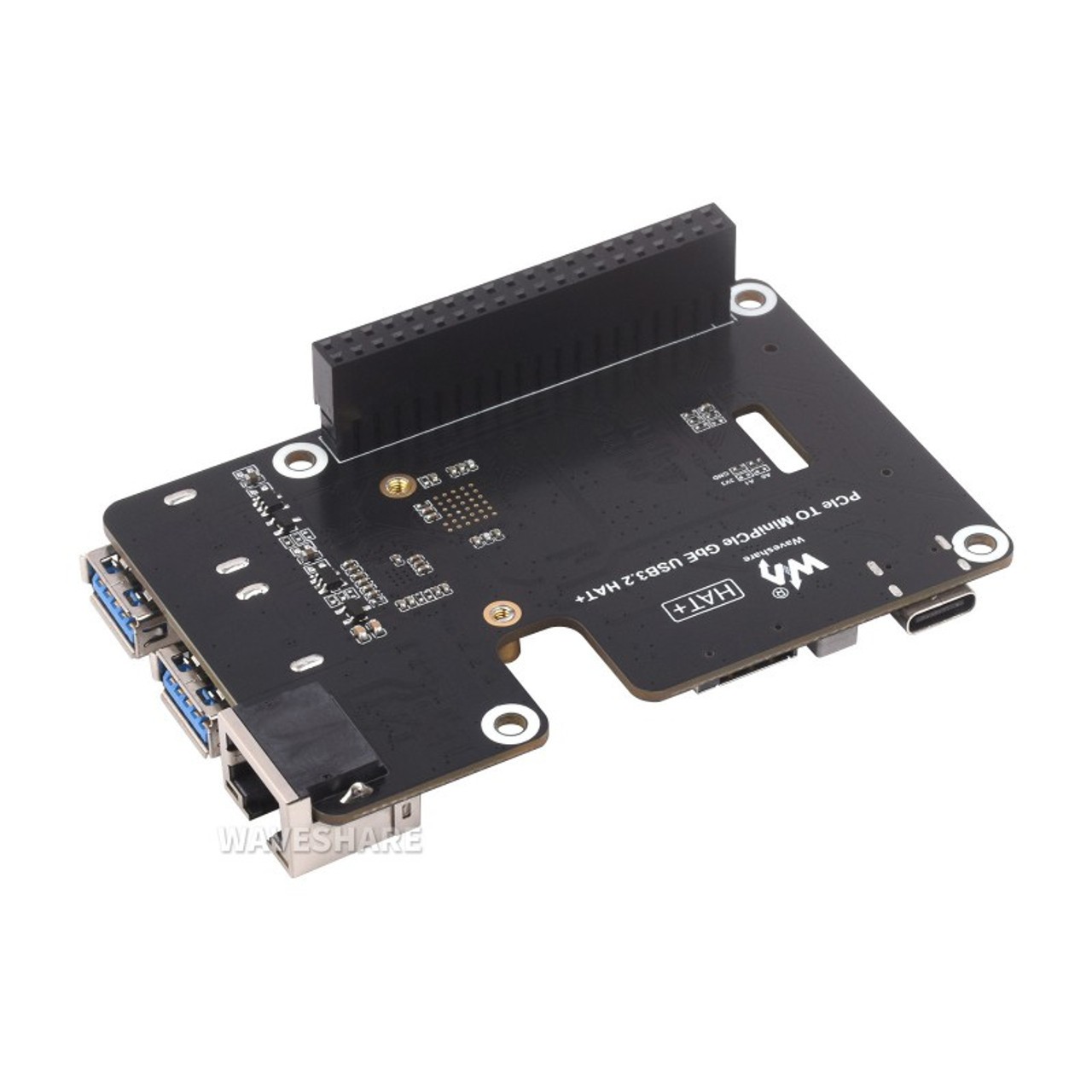

Raspberry Pi 5’inizin yeteneklerini genişletmek için tasarlanan bu HAT, tek bir kartta MiniPCIe slotu, Gigabit Ethernet portu, 2 adet USB 3.2 Gen1 portu ve 4G bağlantı desteği sunar. Özellikle SIM7600G-H-PCIE gibi MiniPCIe 4G modülleriyle uyumlu olan bu kart, yüksek hızlı veri iletimi ve geniş bağlantı olanakları arayanlar için ideal bir çözümdür.

USB Type-C portu, 4G bağlantısı sağlamakla kalmaz; aynı zamanda bilgisayara bağlanarak hata ayıklama, firmware güncelleme veya harici güç kaynağı bağlantısı için de kullanılabilir. Ubuntu, Raspberry Pi OS ve OpenWRT gibi işletim sistemlerini destekler.

Özellikler

• Raspberry Pi 5 için özel geliştirilmiş HAT+ form faktörü

• MiniPCIe slotu ile SIM7600G-H-PCIE gibi 4G modüllerini destekler

• 2 adet USB 3.2 Gen1 portu ile düşük gecikmeli çevre birimi bağlantısı (klavye, gamepad, flash bellek vb.)

• RTL8153B yongalı yüksek hızlı Gigabit Ethernet portu

• Type-C bağlantı ile: 4G ağı, hata ayıklama, firmware güncelleme veya harici güç girişi

• Nano-SIM kart yuvası

• GPS, GLONASS, GALILEO, BeiDou ve QZSS destekli konumlandırma (uyumlu 4G modül ile)

• Gerilim, akım ve güç takibi için INA219 güç izleme yongası

• EEPROM çipi sayesinde HAT kimliği ve ürün bilgileri saklanabilir

• DIP anahtarlar ile USB yönü ve güç kontrolü ayarlanabilir

• 40-pin GPIO header desteği ile ekstra modül bağlama imkânı

• Durum LED’leri: Güç (PWR) ve ağ bağlantısı (NET)

• Üretici firma kaynakları için tıklayınız.

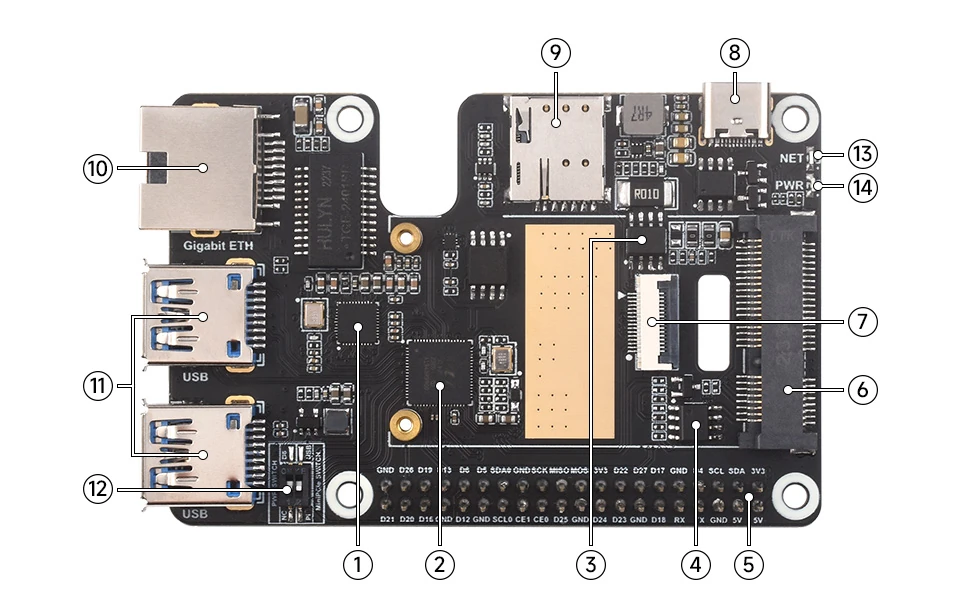

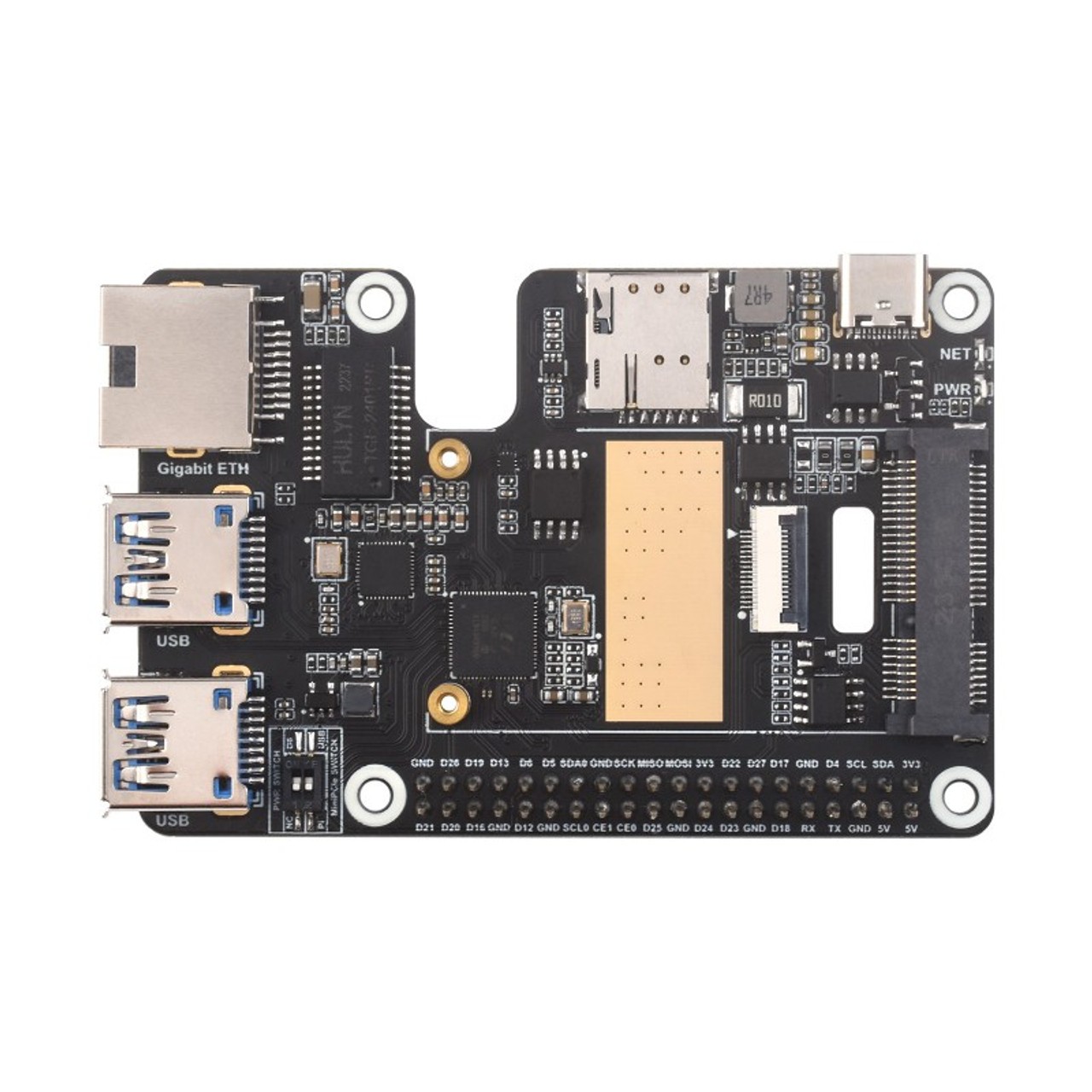

Kartta Neler Var ?

1 - RTL8153B

USB'den Gigabit ETH'ye

2 - VL805

PCIe'den USB 3.2 Gen1 HUB çipine

3 - INA219

Güç izleme çipi

4 - EEPROM

HAT ID ve ürün bilgilerini kaydetmek için

5 - Raspberry Pi GPIO başlığı

Raspberry Pi 5'i bağlamak için

6 -MiniPCIe yuvası

MIniPCIe arayüzüyle 4G modülünü bağlamak için

7 - 16PIN PCIe arayüzü

Raspberry Pi 5'in PCIe arayüzüne bağlanmak için

8 - Type-C arayüzü

USB kablosu, aygıt yazılımı güncellemesi veya harici güç kaynağı girişi aracılığıyla Raspberry Pi veya PC'nin 4G ağ bağlantısı için

9 - Nano SIM kart yuvası

Nano-SIM kartı takmak için

10 - Gigabit Ethernet portu

1000Mbps'ye kadar veri hızı, 100Mbps ile uyumlu

11 - USB 3.2 Gen1 genişletilmiş portları

USB1~USB2

12 - DIP anahtarları

modülün güç AÇIK/KAPALI durumunu kontrol etmek ve modül USB sinyal çıkış yönünü değiştirmek için GPIO D6 pinini kullanmaya geçmek için

13 - NET gösterge

Modül Ağ durumu göstergesi

14 - PWR göstergesi

Güç göstergesi
