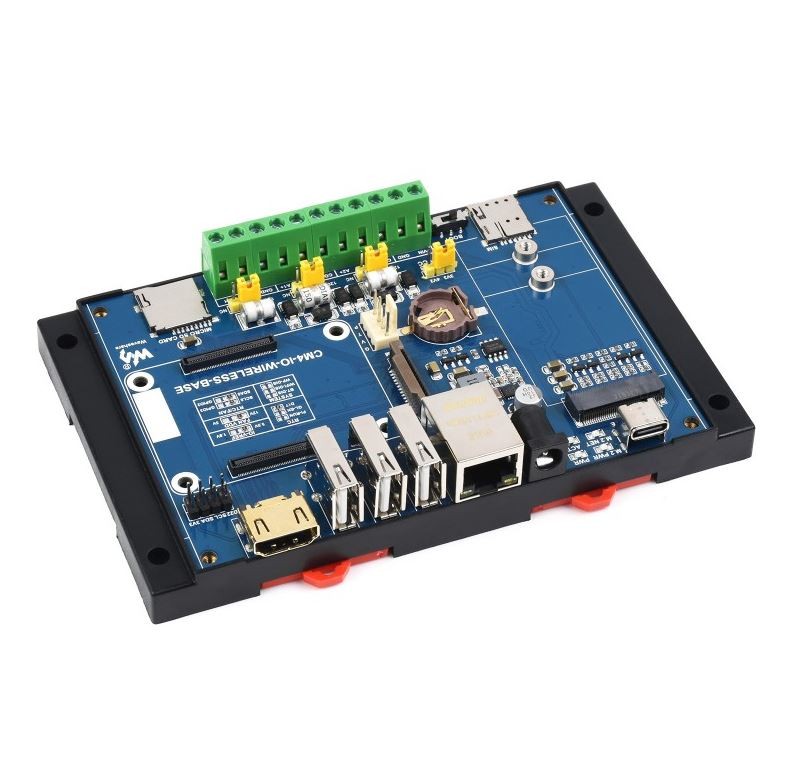

Raspberry Pi CM4 için Endüstriyel IoT Kablosuz Genişletme Modülü

Bu, Gigabit Ethernet, HDMI, USB, CSI ve GPIO gibi ortak arayüzlere sahip Raspberry Pi Hesaplama Modülü 4 (dahil değildir) için endüstriyel bir genişletme modülüdür. Genişletme, ek 4G / 5G / LoRa kablosuz iletişim modüllerinin (dahil değildir) M.2 veya Mini-PCIe soketi ve sim kart yuvası aracılığıyla bağlanmasına da olanak tanır. RS485, CAN ve yerleşik bir RTC dahil olmak üzere endüstriyel arayüzler de vardır.

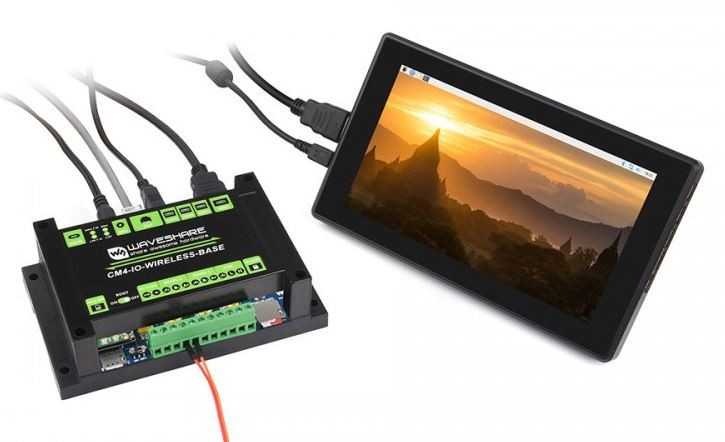

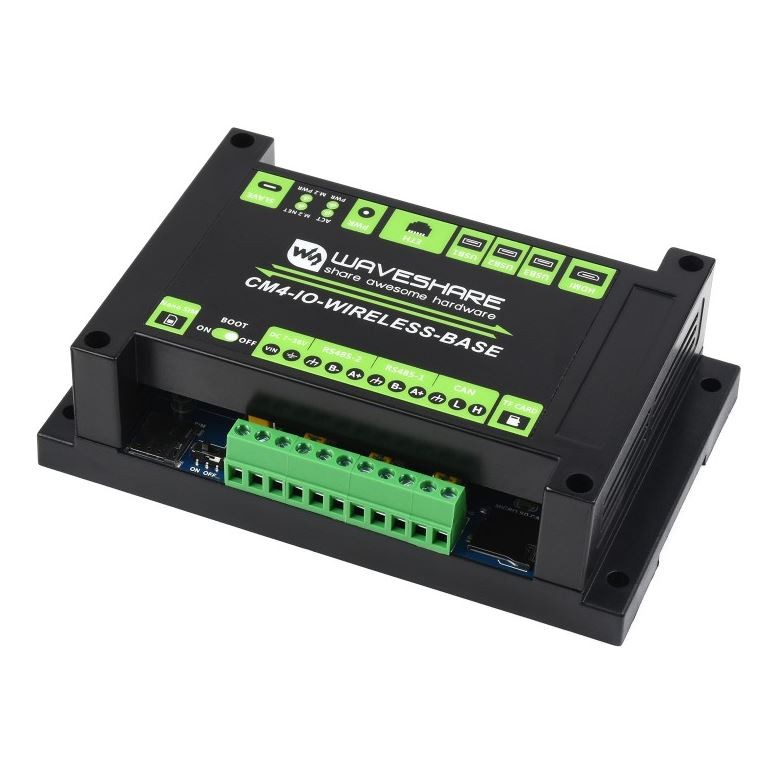

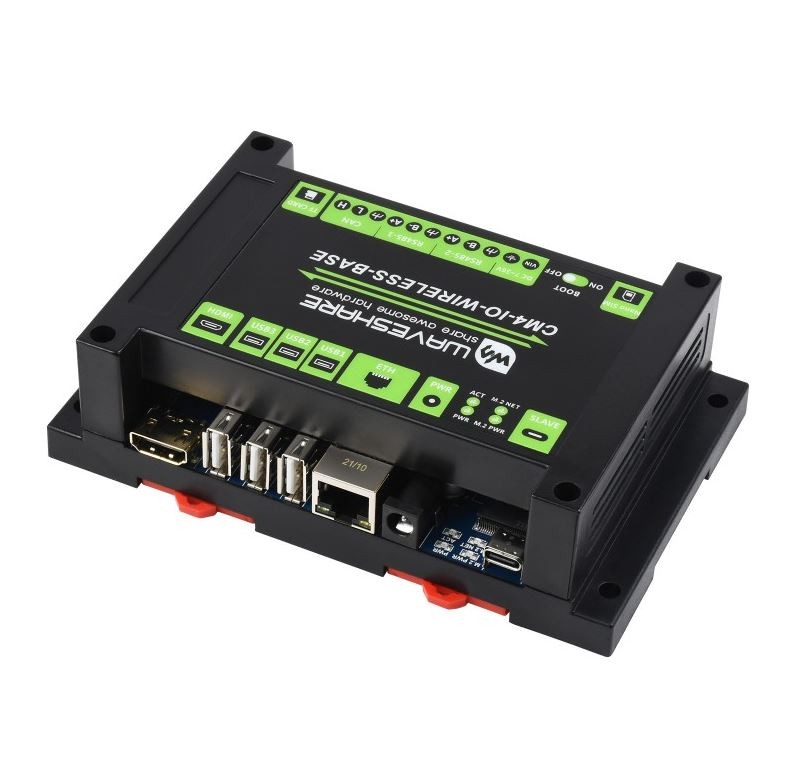

Endüstriyel raya monte koruma kasasıyla birlikte modül, bir IoT ağ geçidi, 4G/5G yönlendirici, IoT veri toplama ve hatta endüstriyel otomatik kontrol sisteminde bir PLC cihazı ve daha fazlasını oluşturmak için ideal bir seçimdir!

Yalnızca genişletme tabanı. CM4, güç kaynağı veya M.2 B-Key LTE/LoRa modülünü içermez.

Önemli notlar

• USB ve HDMI dışında herhangi bir cihazı çalışırken TAKMAYIN
• Lütfen soğutma fanını bağlamadan önce fan voltajını kontrol edin. Kart, varsayılan olarak 12V soğutma fanını destekler, eğer 5V soğutma fanı kullanmak istiyorsanız, lütfen FAN_VCC direncini değiştirin
• Tip C arayüzü üzerinden CM4 yazarken diğer cihazları BAĞLAMAYIN
• 5V/2,5A veya daha yüksek güç kaynağı önerilir
• Karta aynı anda 12V DC ve 5V Tip C ile güç VERMEYİN
• USB2.0 varsayılan olarak devre dışıdır, etkinleştirmek için config.txt dosyasına dtoverlay=dwc2,dr_mode=host satırını eklemeniz gerekir.

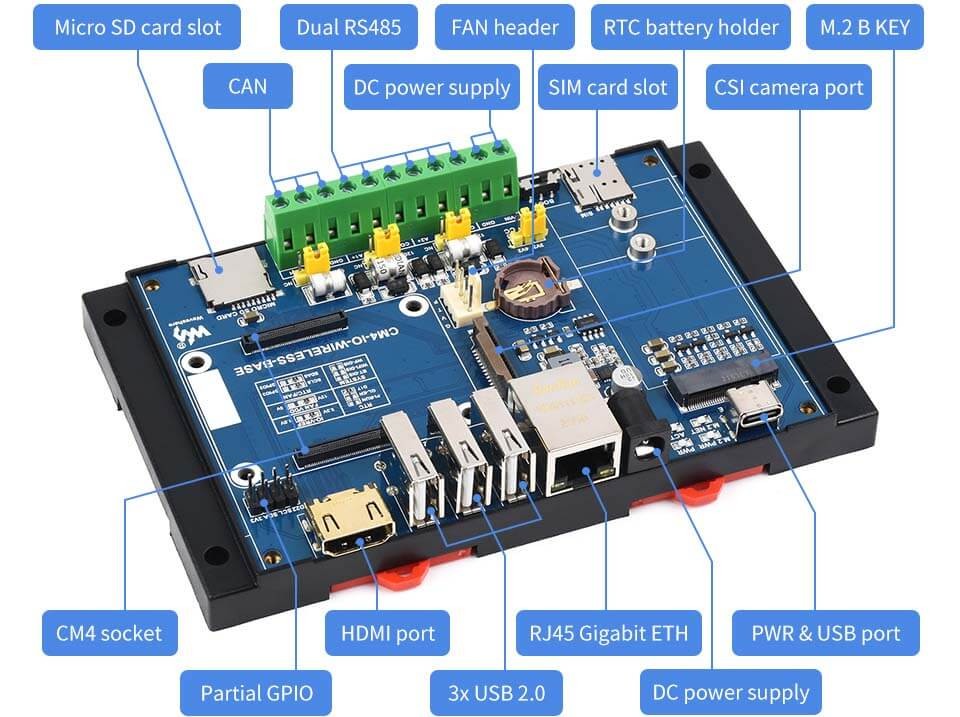

Donanım Özellikler

• Compute Module 4'ün tüm çeşitleri için uygun CM4 Soket
• Ağ Gigabit Ethernet RJ45
• 5G/4G/LoRa modülünü bağlamak için M.2 B KEY / Mini-PCIe (adaptör aracılığıyla)
• Nano-SIM kart yuvası, 5G/4G/3G/2G için Nano-SIM kartı destekler
• USB USB 2.0 × 3
• Pin Başlığı İzole Olmayan RS485 × 2, İzole Olmayan CAN × 1, Kısmi GPIO pinleri
• Kamera MIPI CSI-2 × 1 (15pin 1.0mm FPC konnektörü)
• Video HDMI × 1, 4K 30 fps çıkışı destekler
• RTC Pil yuvası ve CM4'ü uyandırma özelliğine sahip gerçek zamanlı saat
• Compute Module 4 Lite (eMMC'siz) varyantları için Depolama MicroSD kart soketi
• Fan Başlığı 5V/12V, hız ayarı ve ölçümü sağlar
• Güç Girişi 5V USB-C veya 7~36V Barrel Jakı (merkez pozitif)
• Boyutlar 145×90×40mm

Paket içeriği

• 1x CM4 IoT Kablosuz Taban
• 1x PCIe - 4G/LoRa adaptörü
• 1x Tornavida
• 1x Vida paketi
