Raspberry Pi RP2350A Çift Çekirdekli MCU Kartı

RP2350 Plus – Raspberry Pi Pico 2’ye İlham Veren Gelişmiş Mikrodenetleyici Kartı

Kim biraz ekstra özelliklere sahip bir Pico 2 istemez ki? RP2350 Plus, Raspberry Pi Pico’dan esinlenen bir geliştirme kartıdır ve Raspberry Pi RP2350A çift çekirdekli mikrodenetleyici üzerine inşa edilmiştir. Kart, çift çekirdekli Arm Cortex-M33 işlemci ve çift çekirdekli Hazard 3 RISC-V işlemci ile donatılmıştır ve saat hızları 150 MHz’e kadar çıkabilir. Ayrıca, 520 KB SRAM ve 4MB veya isteğe bağlı 16MB onboard Flash bellek ile projeleriniz için bolca kaynak sunar.

Kartın USB Type-C bağlantısı sayesinde enerji sağlamak ve programlamak kolaydır. Pico 2’de bulunmayan ekstra özelliklerden biri de lityum batarya şarj/boşaltma başlığıdır; bu, taşınabilir projeler için büyük avantaj sağlar. MP28164 DC-DC çipi, yüksek verimli ve düşük quiescent akımına sahip bir buck-boost dönüştürücüdür ve maksimum 2A yük akımı sağlayabilir. Kart, çoğu Raspberry Pi Pico eklenti modülü ile uyumludur.

26 çok fonksiyonlu GPIO pini, farklı yapılandırmalar için esneklik sağlar. Kart; 2 SPI, 2 I2C, 2 UART, 4 adet 12-bit ADC kanalı ve 16 adet PWM kanalı ile çoklu arayüzleri destekler. C/C++ ve MicroPython uyumluluğu ile birlikte kapsamlı bir SDK, geliştirme kaynakları ve rehberler sunar.

Kart için dört seçenek mevcuttur: 4MB veya 16MB Flash bellek ve lehimsiz veya lehimli başlık seçenekleri. Satın almadan önce istediğiniz konfigürasyonu seçmeyi unutmayın.

Not: Bu kart, küçük MX1.25 konnektörlü LiPo batarya kullanır. Piyasadaki çoğu LiPo batarya (Samm Market dahil) daha büyük JST konnektörüne sahiptir. MX1.25 konnektörlü batarya stoklarımız henüz bulunmamaktadır; fakat 1.25 mm pitch kablolarımızı kullanarak kendi bataryanızı uyumlu hâle getirebilirsiniz (güvenlik ve bilgi gereklidir).

Özellikler

• RP2350A mikrodenetleyici çipi – Raspberry Pi tasarımı

• Çift çekirdekli ve çift mimarili tasarım: Arm Cortex-M33 + Hazard 3 RISC-V, saat hızı 150 MHz’e kadar

• 520 KB SRAM ve 4MB / 16MB (isteğe bağlı) Flash bellek

• USB Type-C bağlantısı – güncel ve kullanımı kolay

• Lityum batarya şarj/boşaltma başlığı – taşınabilir cihazlar için uygun

• MP28164 DC-DC çipi – yüksek verim, maksimum 2A yük akımı

• Castellated modül – doğrudan taşıyıcı kartlara lehimleme imkânı

• USB 1.1 – cihaz ve host desteği

• Düşük güç uyku ve bekleme modları

• USB üzerinden sürükle-bırak programlama

• 26 çok fonksiyonlu GPIO pini

• 2x SPI, 2x I2C, 2x UART, 4x 12-bit ADC, 16x PWM kanalı

• Hassas saat ve zamanlayıcı

• Dahili sıcaklık sensörü

• Hızlandırılmış floating-point kütüphaneleri

• 12x Programlanabilir I/O (PIO) state machine – özel çevre birimleri desteği
• Üretici firma kaynakları için tıklayınız.

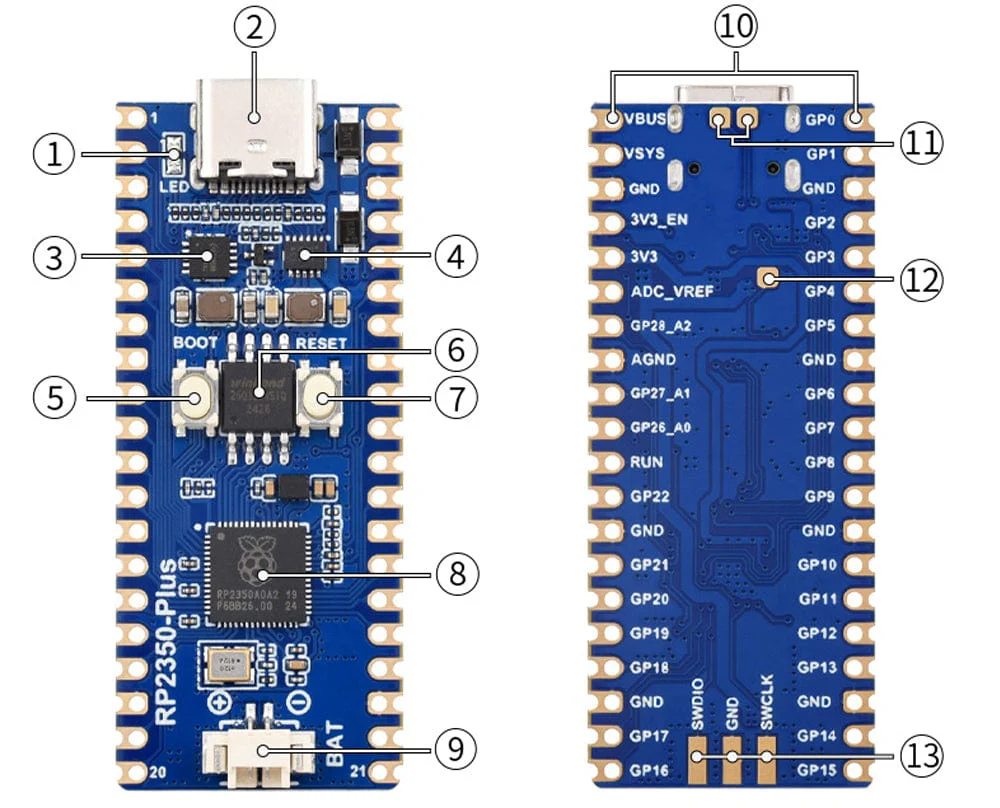

Kart Üzerinde Bulunanlar

• LED: Kullanıcı LED’i (güç göstergesi değil)

• USB Type-C konektör

• ETA6096: Yüksek verimli lityum batarya şarj yöneticisi

• MP28164: Yüksek verimli DC-DC buck-boost çipi

• BOOT butonu: Download moduna geçmek için reset sırasında basın

• Dahili Flash Bellek: 4MB veya 16MB (isteğe bağlı, W25Q32JVSSIQ)

• RESET butonu

• RP2350A mikrodenetleyici: Çift çekirdekli ve çift mimari, 150 MHz’e kadar

• Batarya başlığı: MX1.25, 3.7V lityum batarya için, şarj ve enerji desteği sağlar

• Pinout: Raspberry Pi Pico 2 uyumlu

• USB test noktaları

• BOOT test noktası

• DEBUG noktaları
