ESP32-S3R8 tabanlı bu gelişmiş ETH geliştirme kartı,hem kablosuz (Wi-Fi + Bluetooth 5.0) hem de kablolu (Ethernet) bağlantıseçenekleri sunar. 2.4GHz Wi-Fi ve Bluetooth 5 (LE) bağlantılarıile kablosuz iletişim sağlayabilirken, W5500 Ethernet çipi üzerinden10/100 Mbps hızında SPI tabanlı kablolu ağ bağlantısı sunar. Ayrıca, PoEmodülü desteği sayesinde tek kablo üzerinden hem güç hem veri iletimimümkündür (opsiyonel).

Kamera projeleri için OV2640, OV5640 gibipopüler kameraları destekleyen bağlantı yuvası bulunur. USB Type-Cportu, kolay programlama ve hata ayıklama için kullanılabilirken, SD kartyuvası sayesinde görüntü ve dosya saklama kapasitesi genişletilebilir. Picoheader uyumluluğu sayesinde bazı Raspberry Pi Pico HAT'leriyle uyumluçalışabilir.

Güçlü ESP32-S3R8 çipi, 240 MHz hızında çalışan XtensaLX7 çift çekirdekli işlemciye sahip olup; 512KB SRAM, 384KB ROM, 8MB PSRAM ve16MB Flash hafıza ile gelişmiş IoT, görüntü işleme ve yapay zekâ projeleri içinfazlasıyla yeterlidir.

Özellikler

• ESP32-S3R8 çip: 240 MHz çift çekirdekli Xtensa LX7 işlemci
• Hafıza: 512KB SRAM, 384KB ROM, 8MB PSRAM, 16MB Flash
• 2.4GHz Wi-Fi ve Bluetooth 5.0 (LE) desteği
• W5500 Ethernet çipi ile 10/100 Mbps SPI tabanlı Ethernet bağlantısı
• IEEE 802.3af uyumlu PoE modül desteği (opsiyonel)
• OV2640, OV5640 ve benzeri kameralar için uyumlu kamera bağlantı yuvası
• USB Type-C ile programlama, güç ve hata ayıklama
• SD kart yuvası ile harici depolama (fotoğraf, dosya vb.)
• Harici anten bağlantısı opsiyonu
• Raspberry Pi Pico HAT uyumluluğu
• IoT, yapay zekâ, akıllı ev, görüntü işleme gibi projeler için ideal
• Üretici firma kaynakları için tıklayınız.

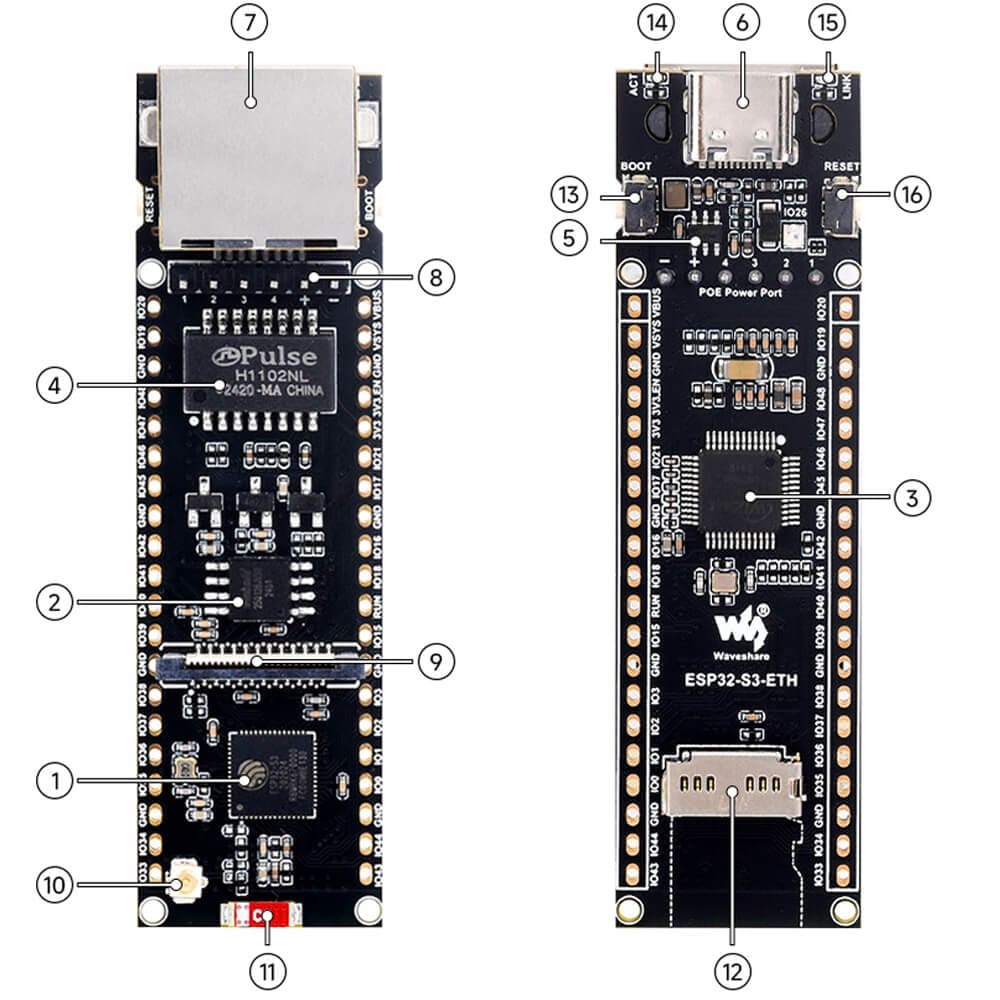

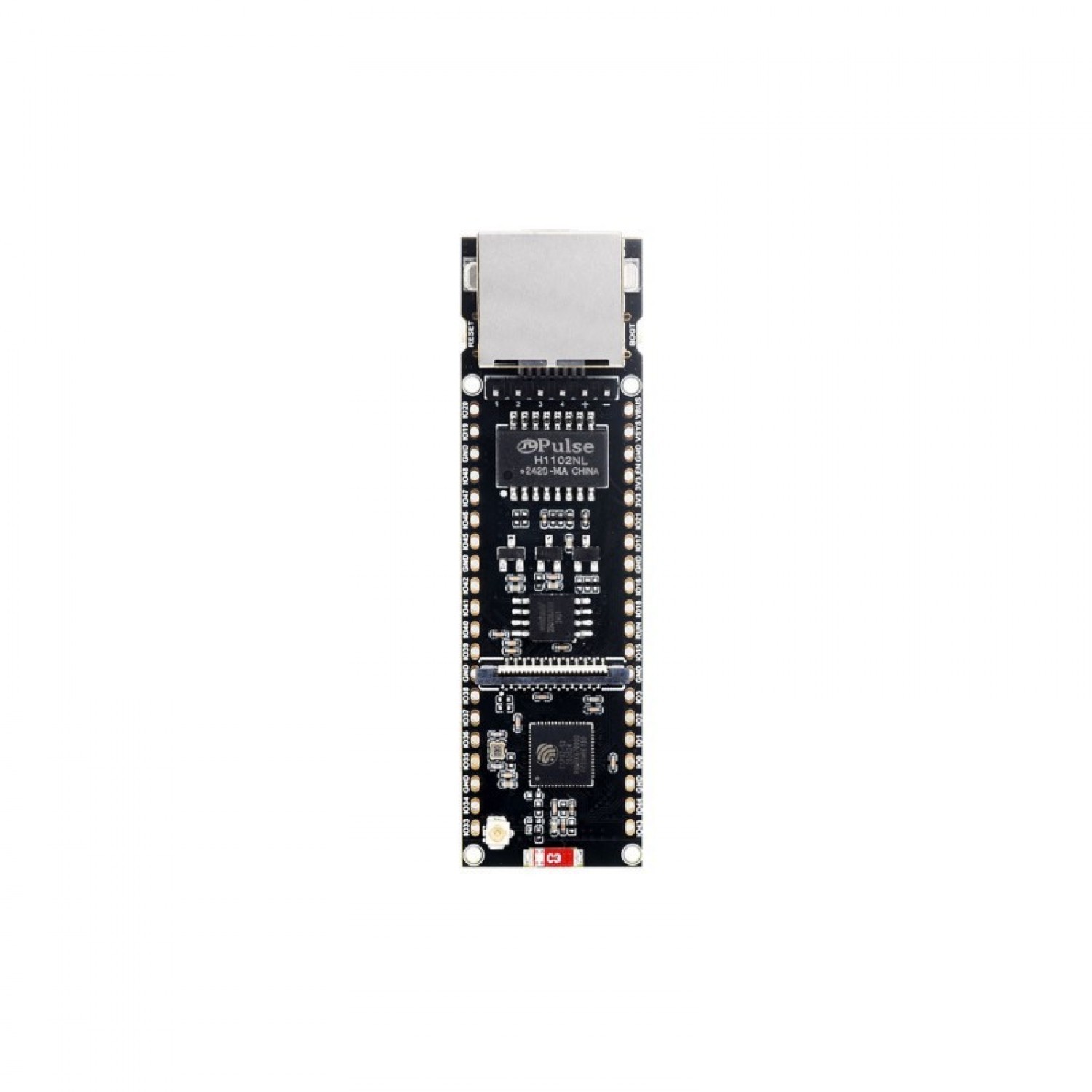

Kartta Neler Var ?

1 - ESP32-S3R8

Xtensa 32-bit LX7 çift çekirdekli işlemci, 240MHz'e kadarçalışma frekansı

2 - W25Q128

Program ve veri depolama için 16MB Flash bellek

3 - W5500

Ethernet Çipi

4 - H1102NLT

Ethernet Trafosu

5 - JW5060

Voltaj Regülatörü

6 - USB Type-C Bağlantı Noktası

Güç kaynağı ve program yazma için

7 - RJ45 Ethernet Bağlantı Noktası

10/100M otomatik anlaşma Ethernet Bağlantı Noktası

8 - PoE Modül Başlığı (Dahil değildir)

PoE modülünü bağlamak için

9 - Kamera Arayüzü

OV2640, OV5640 ve diğer ana akım kameralarla uyumludur

10 - IPEX 1 Anten Konnektörü

Yerleşik bir direncin yeniden lehimlenmesiyleetkinleştirilen ayrılmış konektör

11 - Seramik Anten

varsayılan olarak kullanılır

12 - SD Kart Yuvası

13 - BOOT Düğmesi

14 - ACT Göstergesi

15 - LINK Göstergesi

16 - RESET Düğmesi

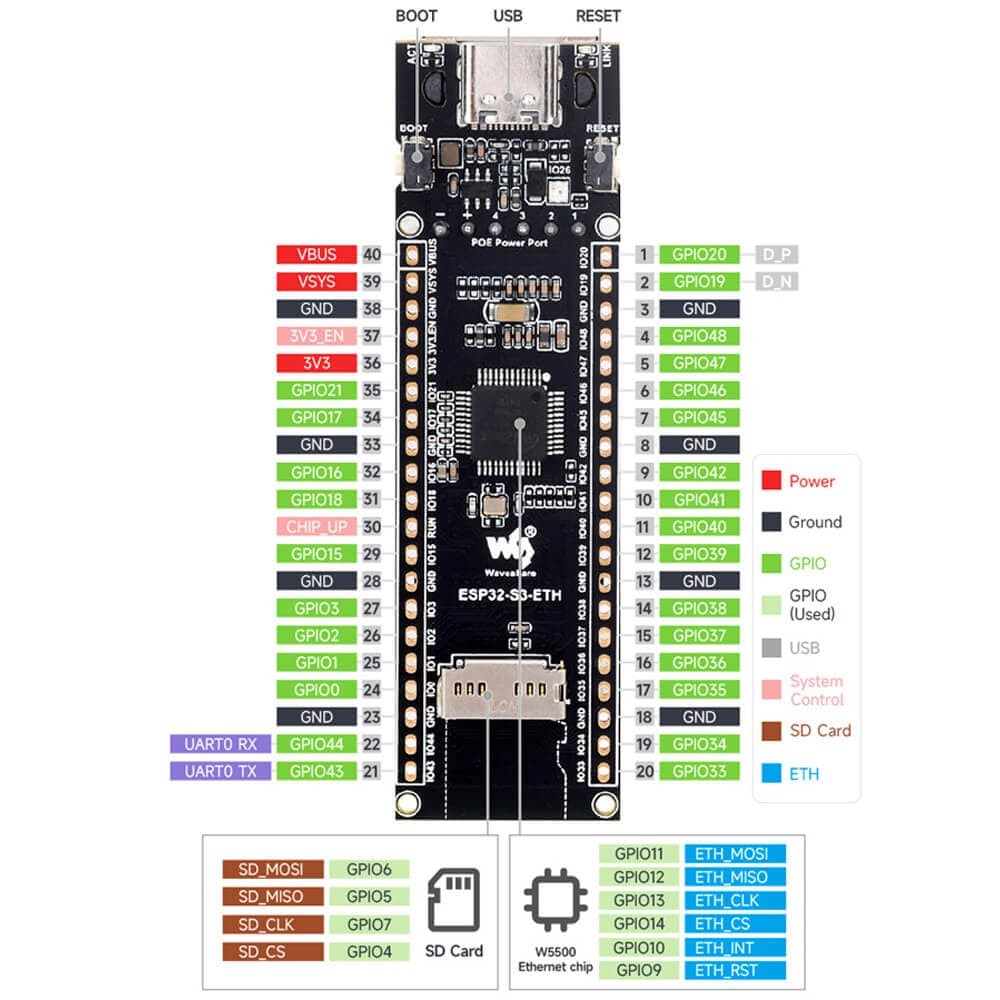

Pin Diyagramı

Kutu İçeriği

• 1x ESP32-S3R8 ETH Geliştirme Kartı
